Ремонт варочной панели своими руками

Конструкция плиты

В современной газовой плите совмещены несколько систем, каждая из которых отвечает за нормальное функционирование подконтрольных деталей и устройств.

1. Базовая — газовая система. Она состоит из конфорок, горелок, трубопроводов и запорных кранов.
2. Электрическая — она отвечает за освещение, электроподжиг, в некоторых моделях обеспечивает работу установки гриль.
3. Несущая конструкция — корпус изделия, который изготавливается из стального листа нержавеющей стали и покрывается эмалью.

Каждая газовая плита имеет стандартный набор деталей. Разные модели могут иметь свои нюансы и своеобразный дизайн, но состав основных компонентов не изменен. Принципиальная схема газовой плиты представлена на фото внизу.

Мусоросжигатель из плиты

Нередко мусор на даче становится проблемой номер один. Большинство дачников старается сжигать мусор, а золу использовать в качестве удобрения. Но сжигать мусор с помощью костра не всегда удобно: то ветер разносит горящий пепел, то сыро вокруг, то растения возле костра вянут. При использовании мусоросжигателя все эти проблемы исчезают.

Чтобы старую плиту превратить в мусоросжигатель, надо демонтировать все горелки, трубопроводы, термоизоляцию, пластиковую фурнитуру. Стекло в дверке следует заменить металлическим листом. В заднюю стенку духовки врезают колено с трубой, а под духовкой собирают колосник из решетки и кирпичей. В результате этих нехитрых преобразований получают небольшой, но безопасный мусоросжигатель, на котором во время сгорания мусора можно даже что-то подогреть, например, воду для мытья посуды или стирки.

Конструкция и основные компоненты электроплиты

Электрическая плита выглядит весьма внушительно — это сложный бытовой прибор, но его конструкция довольно проста, а все основные рабочие элементы находятся в специальном жаропрочном корпусе, который сделан из нержавеющей стали.

Принцип действия аналогичен всем электрическим бытовым приборам: ток, проходя через нагревательные элементы (ТЭН), нагревает их до заданной температуры. Плита имеет на варочной поверхности несколько конфорок, причем их количество варьируется: минимум две, а стандарт — 4 шт.

Строение конфорок довольно разнообразное. Классика — это конфорки на эмалированной варочной поверхности с ТЭН внутри, современные — сплошные поверхности из керамики со встроенными в них различного типа нагревателями. Рассмотрим основные типы конфорок.

1. Старые отечественные варианты укомплектованы изделиями из чугуна, они медленно нагреваются и также остывают, создавая на кухне паровой эффект, но зато они устойчивы к воздействию влаги и высокой температуры.
2. Трубчатые спирали — они сделаны из полой трубки, при нагревании такие устройства не только отдают тепло, но и способствуют циркуляции теплого воздуха внутри их корпуса, что значительно повышает эффективность их работы. Эти изделия очень сложно отремонтировать самостоятельно.
3. Конфорки из керамики очень просты по конструкции, их несложно отремонтировать в домашних условиях — спираль из нихрома уложена в специальные ячейки по кругу и закреплена. В современных моделях все чаще используются стеклокерамические сплошные плиты — они более долговечные и их легко мыть.
4. Галогенные устройства — это специальные конфорки с аналогичным излучателем, которые устанавливаются в разных местах варочной поверхности. Плита с такими конфорками обеспечивает быстрый нагрев, за секунду, и малый расход электроэнергии, поэтому они самые экономные, но ремонтом могут заниматься только профессиональные мастера.

Все модели современных плит для передачи тока к конфоркам используют силовой провод специального сечения, кроме этого, они соединены с регуляторами и термостатами, обеспечивающие их защиту от перегрева.

Устройство электроплит

Электрическая плита представляет собой довольно внушительное устройство, которое включает в себя огромное количество сложных с технологической точки зрения компонентов. Несмотря на это, плита характеризуется простой конструкцией, а главное, рабочие элементы располагаются в самом корпусе, который изготовлен из нержавейки. Принцип работы подобного устройства практически ничем не отличается от других бытовых приборов, которые работают на электричестве.

Главная задача по обеспечению работоспособности ложится на нагревательные элементы, которые прогреваются до определенной температуры благодаря использованию тока. На поверхности каждой плиты имеется определенное количество конфорок, число которых варьируется в зависимости от модели и особенности самой плиты. Стандартная версия оснащается четырьмя конфорками, однако, можно увидеть варианты с двумя или шестью.

Строение конфорок является уникальным у каждого производителя и может выглядеть совершенно по-разному. Классическим вариантом считается, если конфорка выполнена на эмалированной поверхности, а нагревательный ТЭН располагается внутри. Кроме того, на современном рынке можно увидеть варианты, где поверхность полностью выполнена из керамики или туда уже встроены нагревательные элементы. Среди основных видов конфорок, которые можно увидеть у электрических плит, можно выделить следующие.

Старые российские варианты, в процессе производства которых использовался чугун. Подобные электрические конфорки не могут похвастать быстротой нагрева, а также достаточно оперативно остывают, в результате чего на кухне создается некий паровой эффект. Особенность подобной плиты заключается в том, что она не портится из-за воздействия влаги или высокой температуры.

Особенность всех представленных на современном рынке электрических плит заключается в том, что для передачи тока они применяют силовой провод с особым сечением. Кроме того, конструкция включает в себя специальные регуляторы температуры, которые гарантируют надежную защиту от перегрева. В зависимости от модели электроплиты уровень и скорость нагревания могут происходить по-разному. У некоторых это осуществляется при помощи изменения вручную, а другие оснащаются особыми таймерами и термодатчиками, которые позволяют измерять температуру в автоматическом режиме или полностью отключать устройства при необходимости.

Не работает духовка электроплиты

Для определения неисправности духовки достаточно одной индикаторной отвертки, а для проверки ТЕНов духовки можно воспользоваться измерительным прибором «Омметр». В ходе такой проверки проводилась прозвонка для каждого отдельного провода, от шин электроплиты до переключателя мощности духовки. В результате проверки выяснилось, что ТЭНы духовки действующие. Никакого разрыва в соединениях проводов нет, питание поступает на контакты переключателя духовки. Так где же тогда искать причину неисправности?

Как найти неисправность

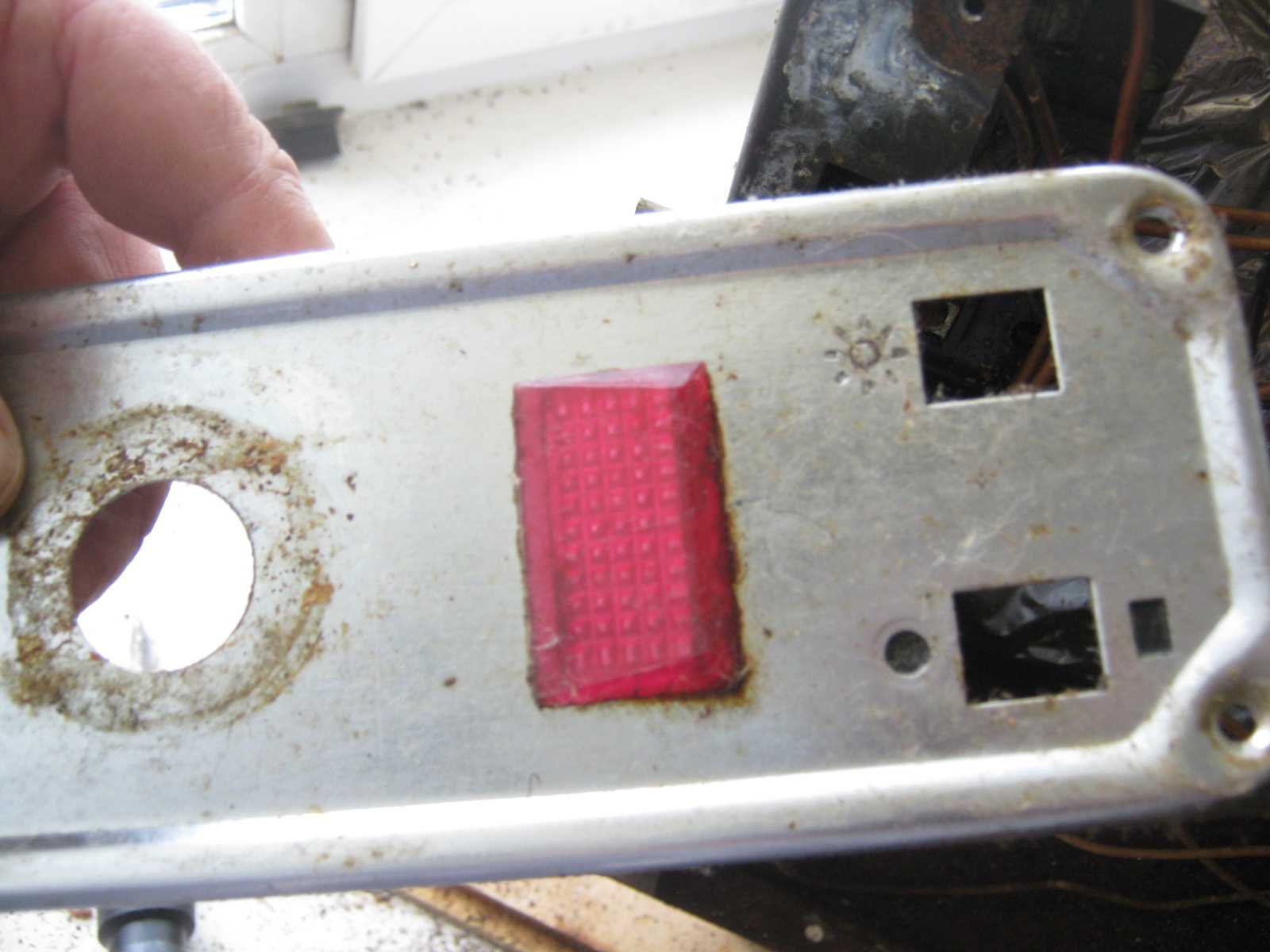

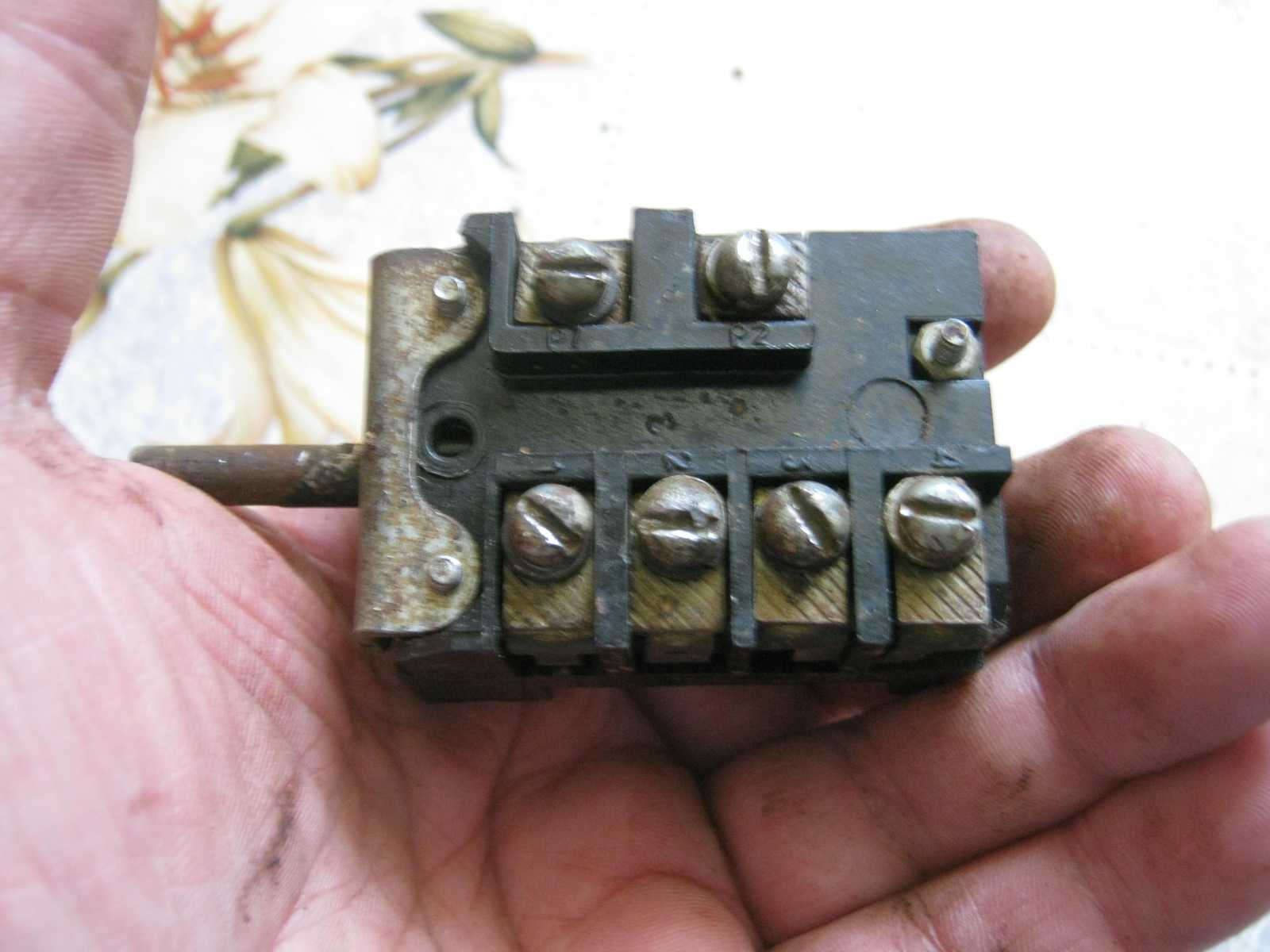

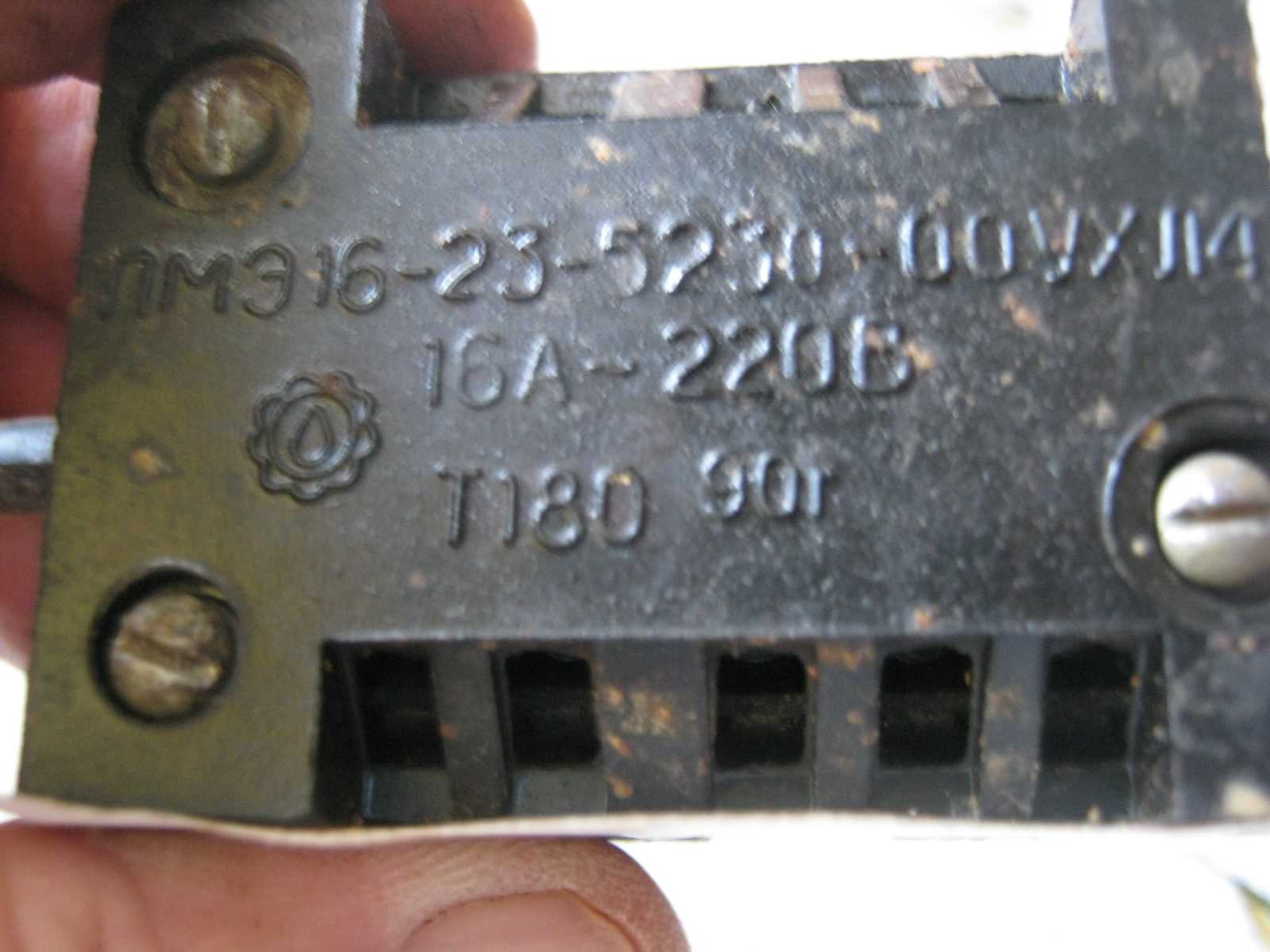

Было принято решение, — снять переключатель мощности духовки и осмотреть контакты переключателя. Для данной конструкции электроплиты вначале нужно снять облицовку панели управления (фото 5)

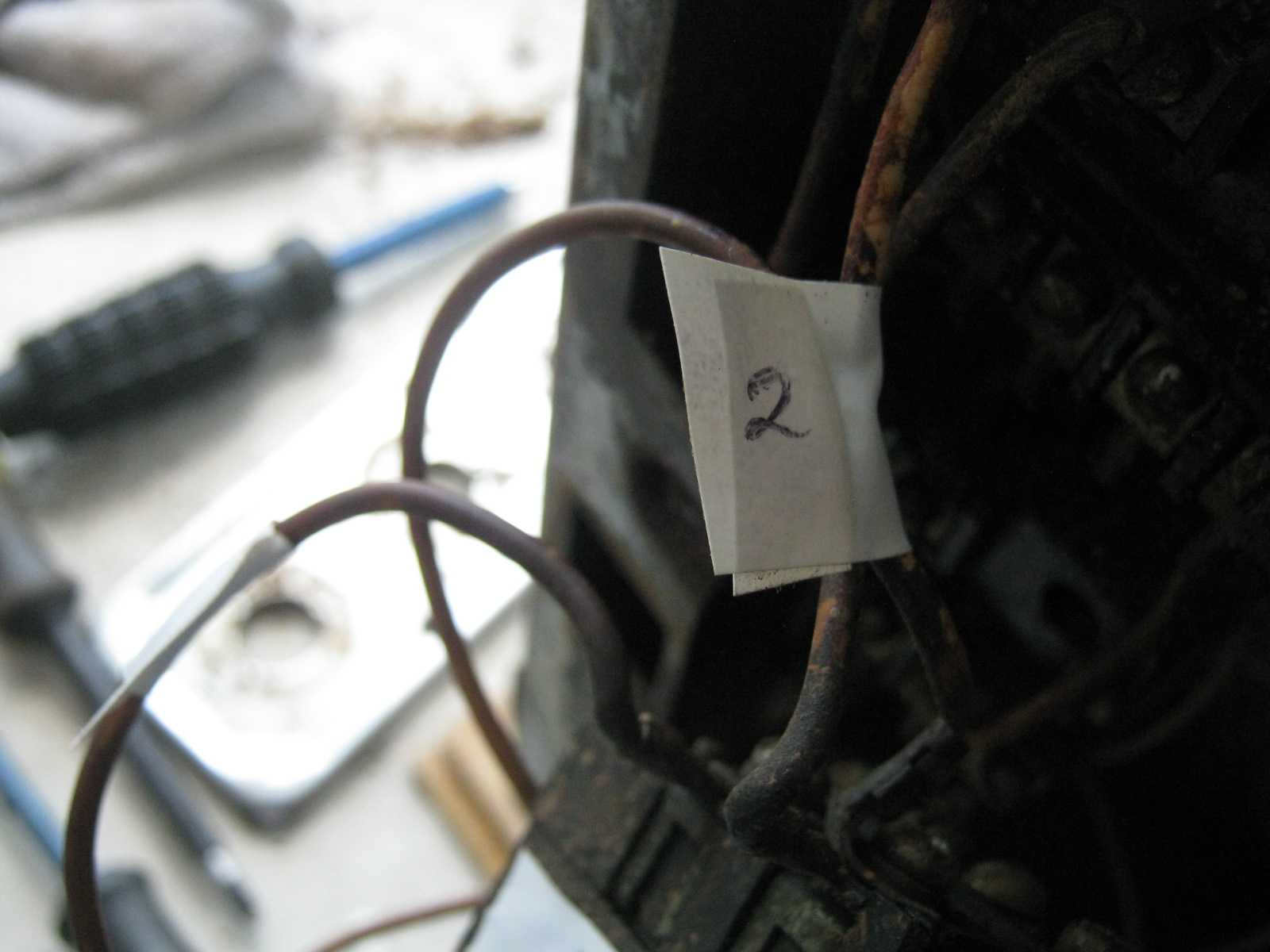

Чтобы не создавать для себя излишний труд, перед отсоединением проводов от контактов переключателя мощности, — провода желательно пометить (фото 6).

Разборка переключателя мощности духовки и дальнейшая его сборка, — меня особенно не вдохновляла, так как такая работа, если можно так выразиться, тонкая. Когда я разобрал переключатель мощности, то впервые в своей практике мне пришлось проводить необычный ремонт.

Необычный ремонт

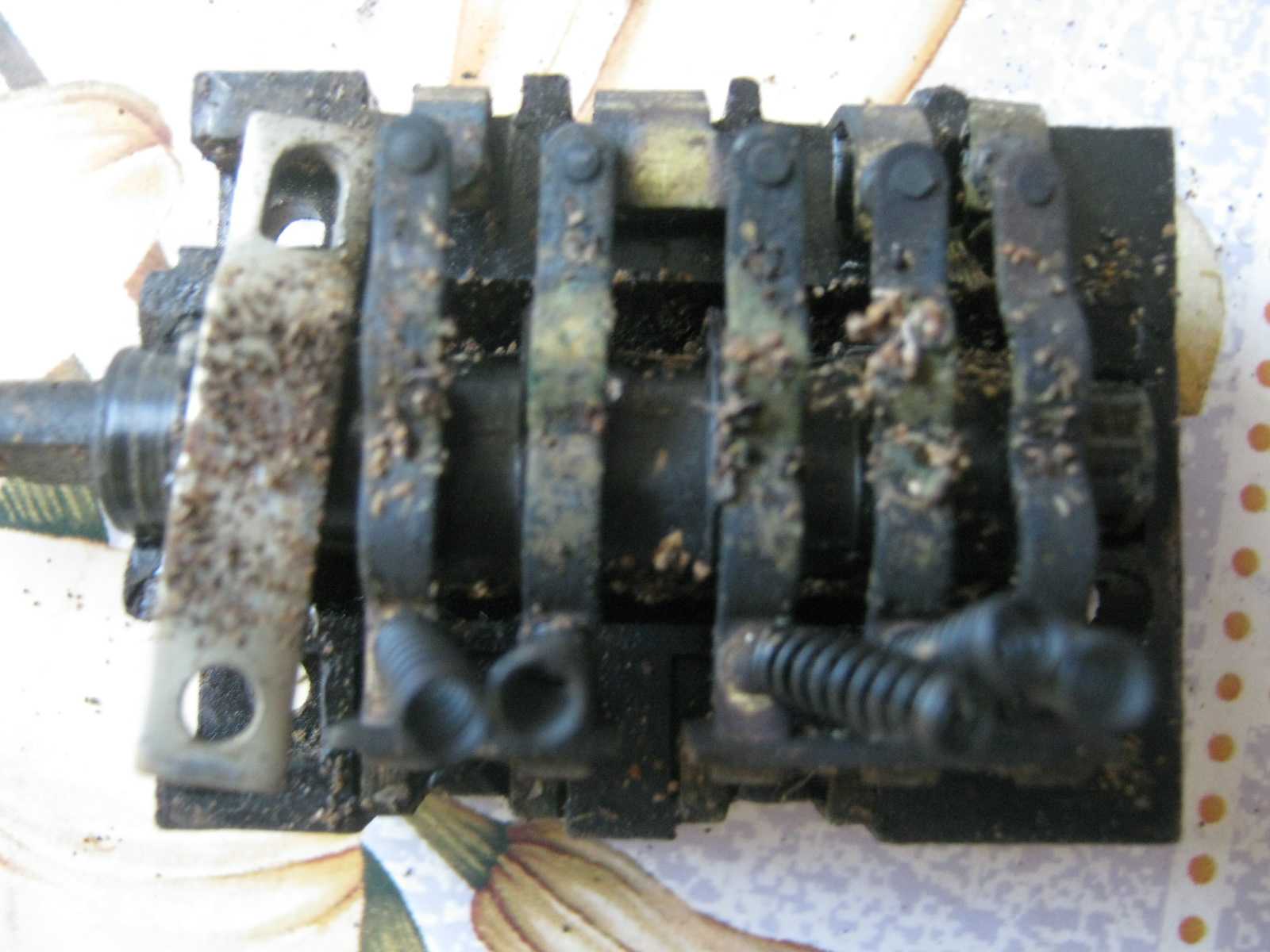

Весь переключатель мощности был облеплен (неживыми) мелкими и взрослыми тараканами, и результатами их жизнедеятельности (фото 7).

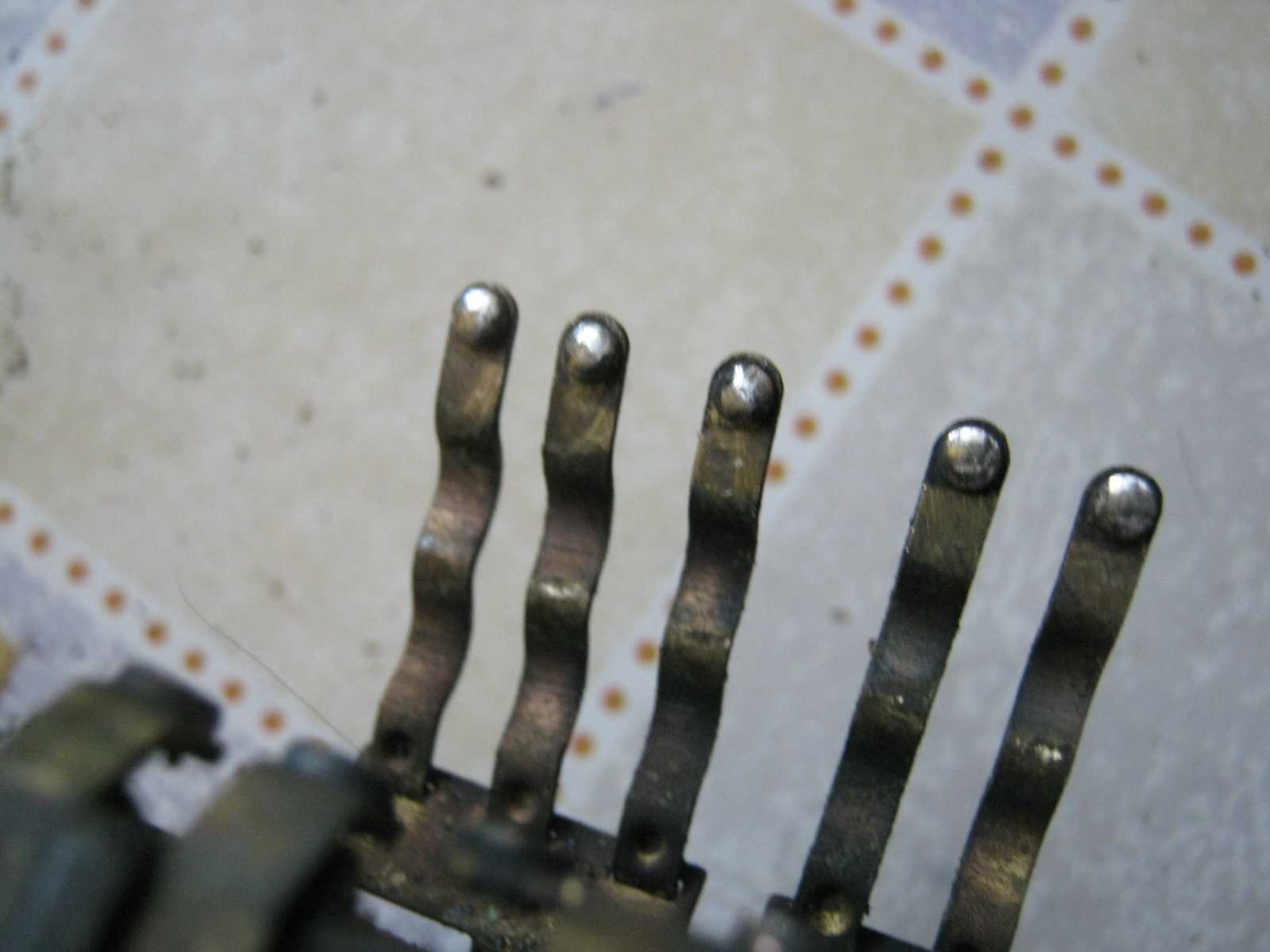

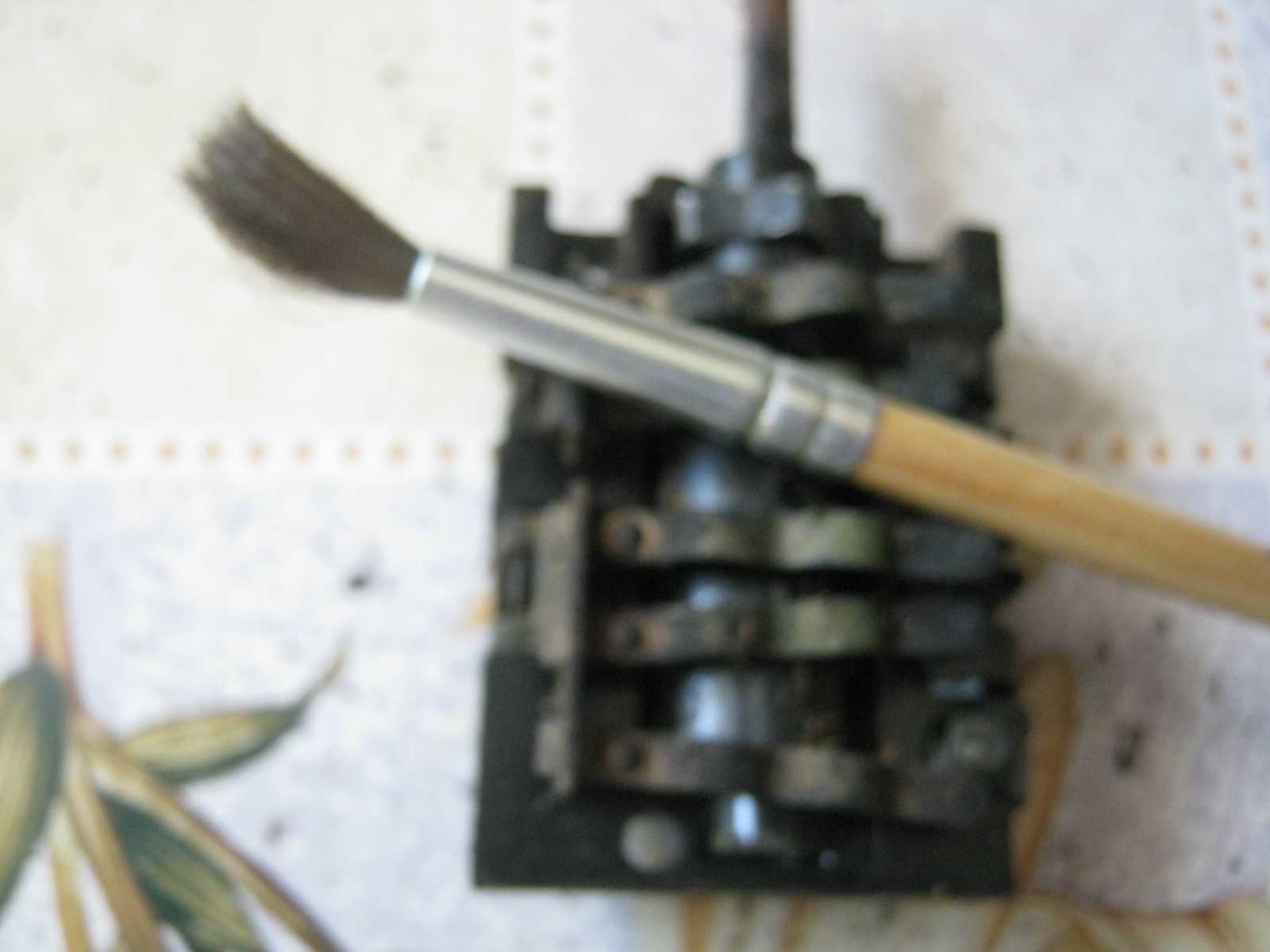

Все это пришлось тщательно убирать кисточкой. После очистки деталей переключателя, все контакты были зачищены от нагара и ржавчины.

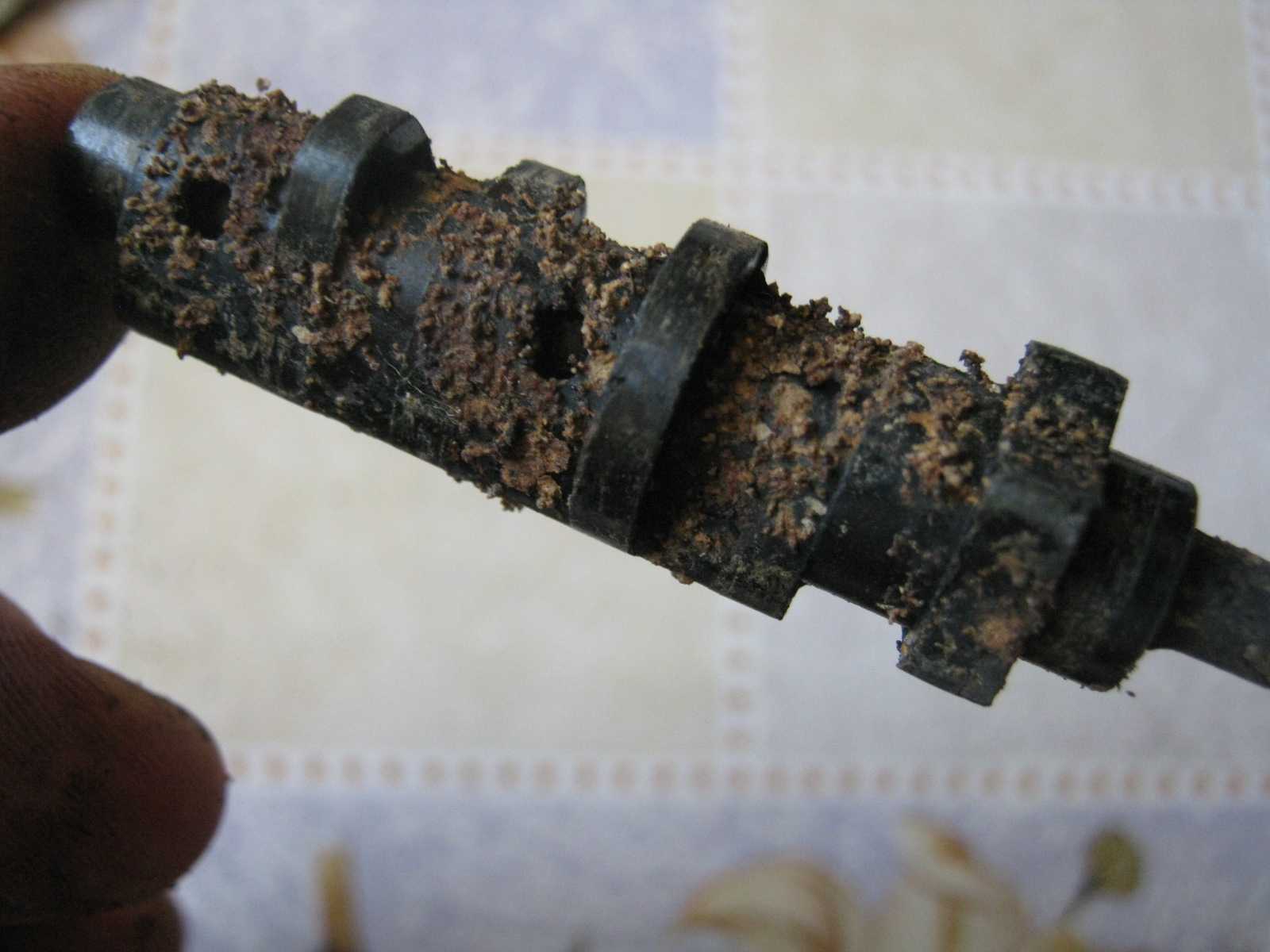

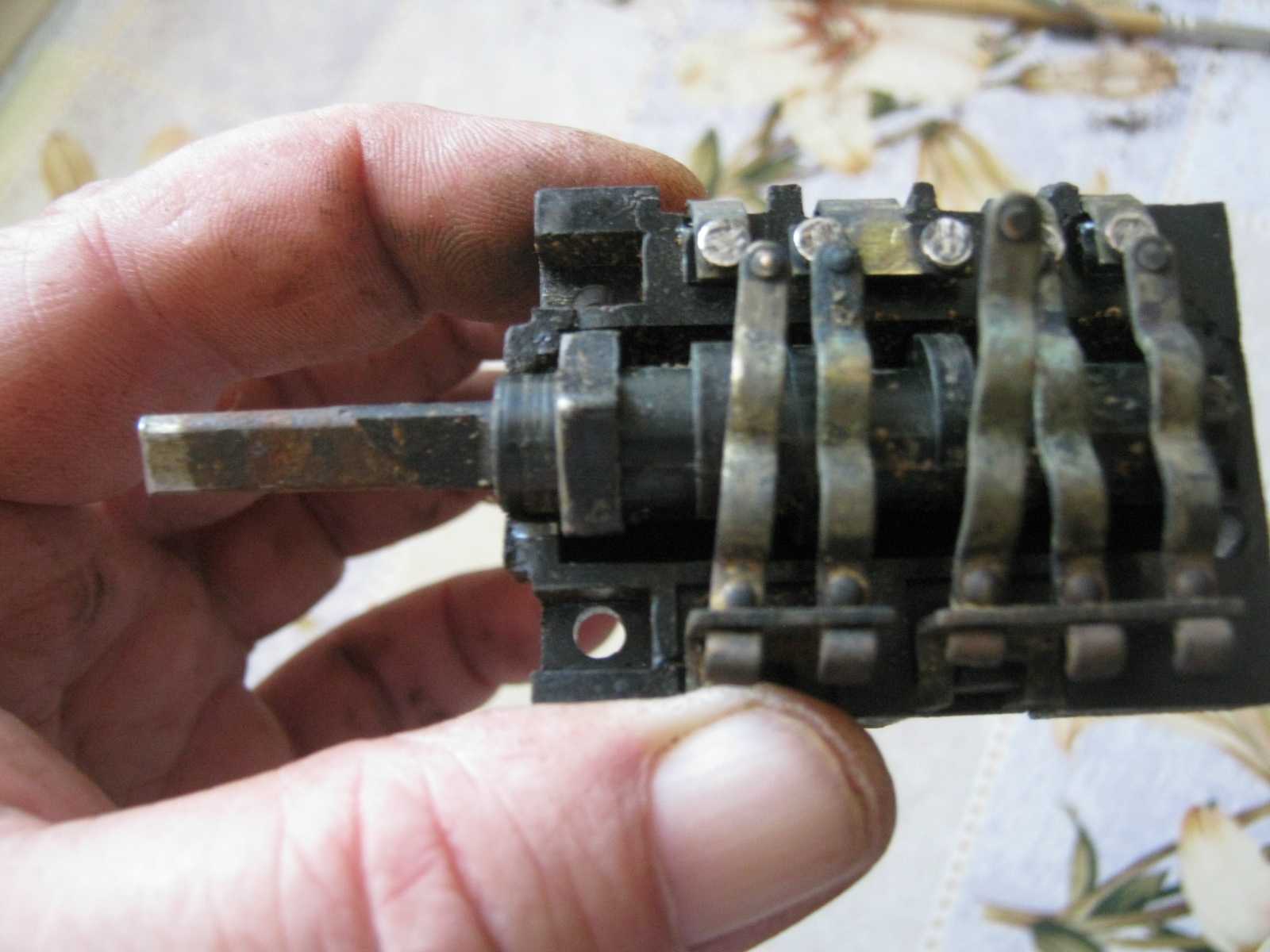

В фотоснимке слева наглядно видно, в каком состоянии находился вал для переключения контактов (фото 8). Вот такое место облюбовали насекомые, хотя хозяйка регулярно следила и следит за чистотой в квартире, и своевременно использует средства для их уничтожения.

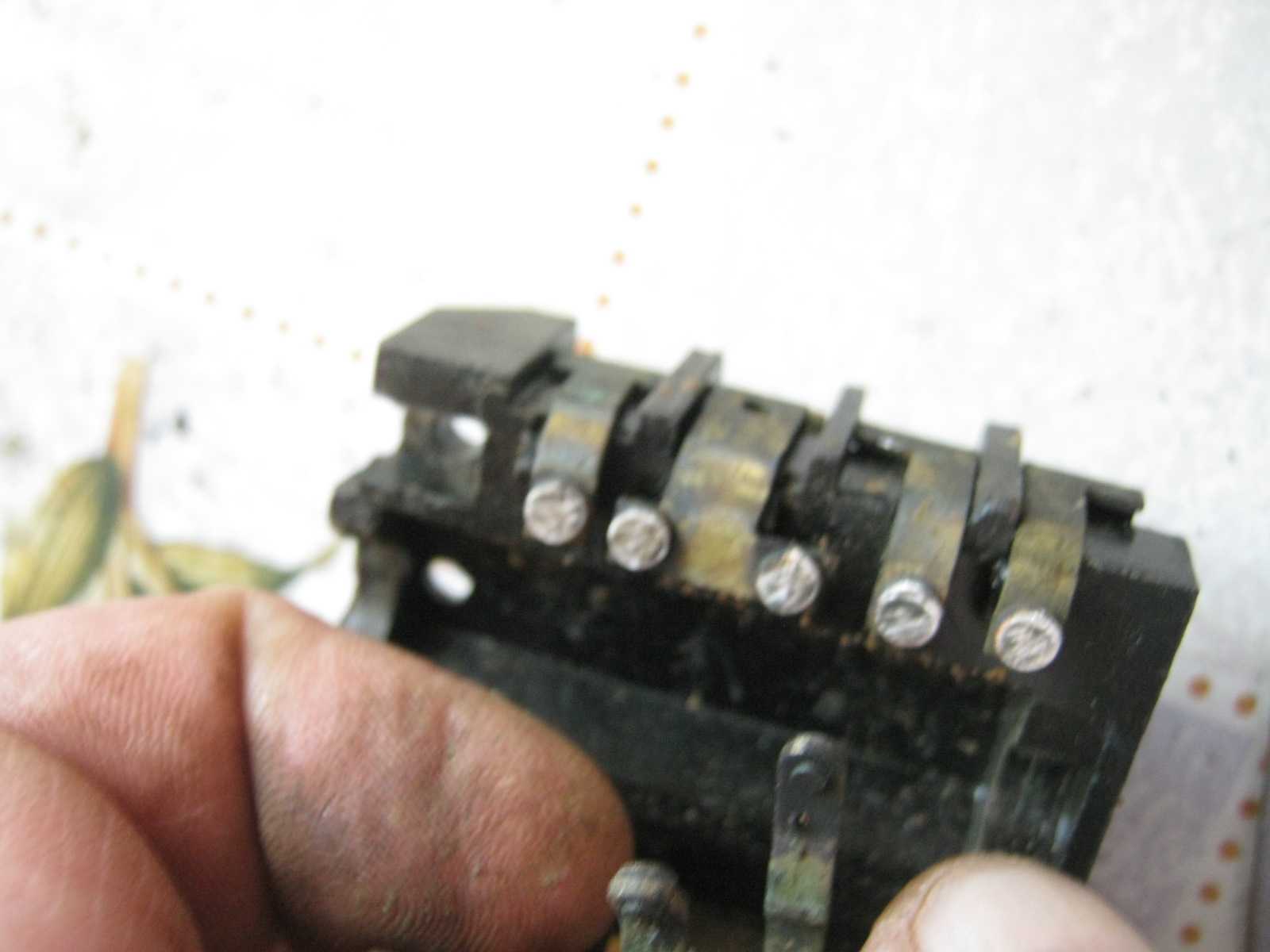

Итак, все контакты переключателя зачищены, остается правильно установить контакты и собрать переключатель мощности (фото 9).

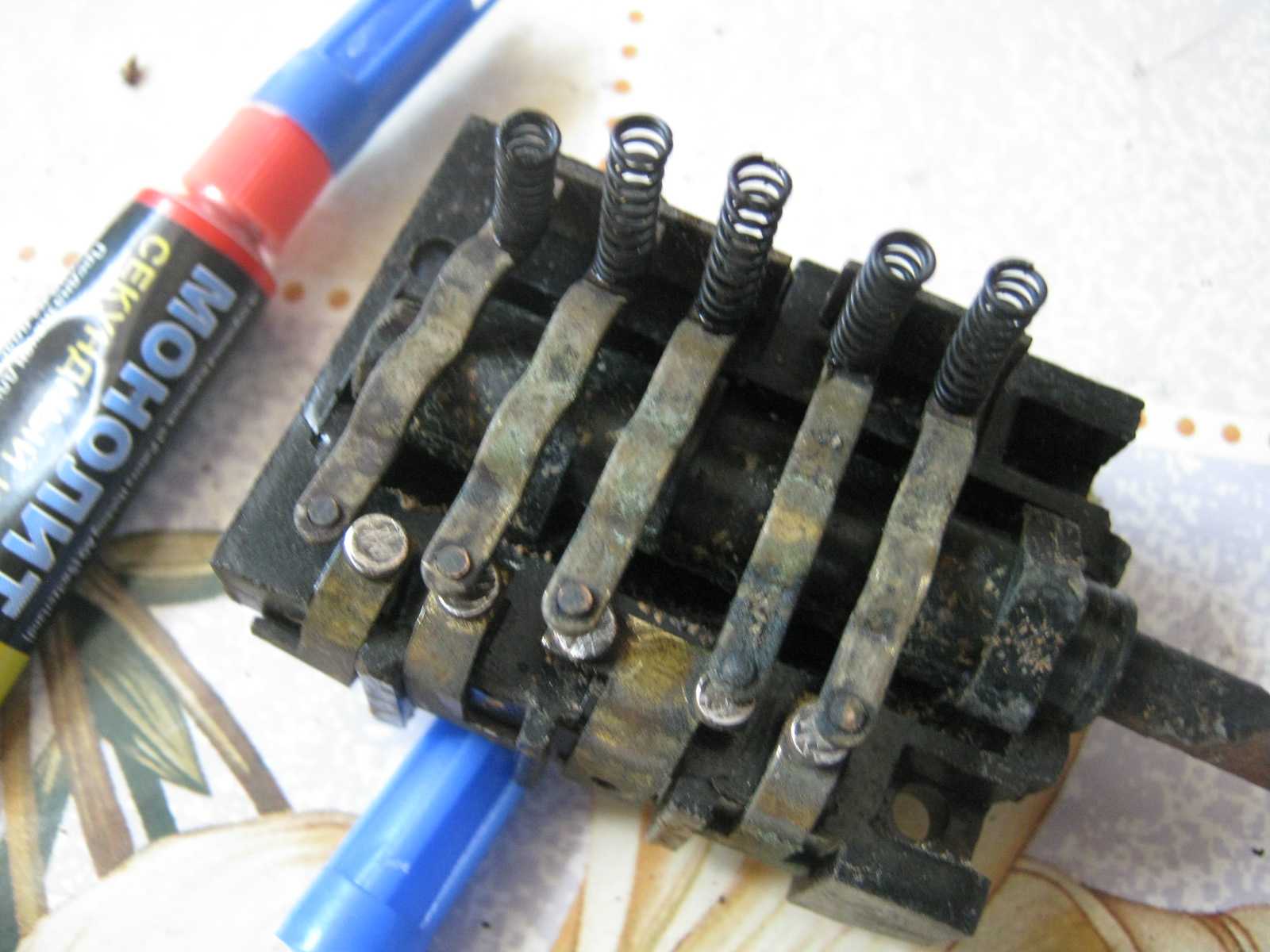

Перед сборкой переключателя мощности нужно вставить подпирающие пружинки для контактов (фото 10). Пружинки установить сложно, для облегчения сборки можно воспользоваться клеем «Монолит». Ватной палочкой наносится незначительное количество клея в месте склеивания, после чего приклеиваются пружинки — для их устойчивости. Затем, аккуратно вставляется крышка переключателя (пружинки при этом должны совпасть с выемками в крышке).

Переключатель отремонтирован, остается подсоединить помеченные провода к контактам переключателя и установить его на панели управления электроплиты.

Перед подключением электроплиты, — все нагревательные элементы были проверены на сопротивление. Хозяйка проверила рабочее состояние электроплиты с духовкой и осталась довольной результатами проведенного ремонта.

На этом пока все. Следите за рубрикой.

печеная картошка, пирог с яблоками, а духовка отказывается работать? Видимо, придется сделать внеплановый разгрузочный день, утешаясь тем, как это полезно для здоровья. Печально, конечно же. Но устранимо! На самом деле, существует вполне конкретный список того, что потенциально способно сломаться в духовке электрической плиты.

Если вы пройдетесь по всем ниже приведенным пунктам, то обязательно найдете причину поломки вашей электрической духовки. И, если есть хоть какой-то опыт ремонта электроприборов, то вы сможете справиться с напастью самостоятельно. Итак, что же может сломаться в электрической духовке?

Как устранить неисправности?

Конфорки

Чтобы починить конфорку, необходимо действовать по следующему алгоритму:

1. Необходимо сначала убрать заземление. Для этого нужно открутить гайку.
2. Если в технологических условиях прописано усложнённое конструктивное устройство, значит, кроме гайки, придётся убрать специальное кольцо или скобу. Эти детали плотно прижимают гайку к основанию.
3. Конфорка может крепиться соединением из резьбы или прикрепляться через специальное отверстие. В первом варианте нужно смазать резьбу подсолнечным маслом выкрутить из корпуса. Для второго случая нужно запастись отвёрткой и вынуть конфорку.
4. При старой модели конфорки лучше сразу вытащить и выбросить. На их место поставить более современные и экономичные образцы, которые будут подходить по габаритам.
5. Исправные конфорки, но с дефектом нагревания бывают из-за нарушения в блоке управления. Механические регуляторы пропускают через себя большой мощности ток. Даже надёжные контакты после такого влияния могут образовывать на своей поверхности нагар. Счищается он обыкновенной наждачной бумагой.

Переключателей

Отремонтировать ли или заменить переключатель на новый зависит от степени его неисправности. Если провернуть регулятор и не услышать характерных щелчков, то это свидетельствует о незначительной поломке детали. Чтобы осуществить оригинальную проверку состояния переключателя нагрева, его располагают в среднее положение и подают напряжение на плиту. В этот момент должна сработать автоматика защиты. Обычно включение и выключение выполняется через каждые 30 секунд.

Перед тем как снимать ручки, нужно изучить инструкцию. У некоторых моделей (Gefest, Kaiser) они неразборные. Если все же ручки съёмные, то сначала снимаются регулирующие снаружи, а только потом откручивается передняя панель.

Чтобы добраться до сломанного регулятора, необходимо снять установленную под плитой планку. Если щелчка не слышно при включении реле, то проверяют наличие сигнала. Если его нет, то проблема — в микропроцессоре или каскаде на выходе.

Внимание
Для ремонта электронного блока понадобится изучить схему его строения и уметь разбираться в сложностях, технических составляющих плиты.

Сенсорных датчиков

Чтобы заменить неисправный сенсорный датчик, нужно отключить электричество и переключить ручку от положения выключения до минимального нагрева. Должен раздаться щелчок, который говорит о срабатывании термостата. При отсутствии этого сигнала понятно, что регулятор неисправен.

Чтобы провести окончательную проверку и убедиться в поломке сенсорного датчика, термостат откручивают до среднего положения, а затем включают питание. При правильной работе датчика происходит включение/отключение питания каждые 30 секунд.

Приступая к ремонту электроплиты из стеклокерамики своими руками, необходимо приготовить:

• мультиметр;
• набор крестообразных и плоских отвёрток;
• плоскогубцы;
• кусачки.

Для работы нужна термоусадочная трубка с монтажным ножом и мелкозернистой наждачной бумагой. Перед работами необходимо взять:

• пробник напряжения;
• набор гаечных ключей;
• фонарь;
• пинцет;
• молоток.

Варочной панели

Ремонт варочной поверхности зависит от причины неисправности. Актуальны следующие случаи:

• Нет сигнала включения варочной панели из-за отсутствия напряжения в розетке или неисправности её деталей. Мультиметром проверяется работоспособность розетки и сигнал тока, от неё исходящий. При отрицательном тесте проверяют предохранитель, который может перегореть из-за разрыва контактов, перетирания или передавливания шнура или из-за поломок ТЭНа.

• Одна или две конфорки варочной панели могут отказывать в работе из-за обрыва контактов нагревателя. Их нужно просто спаять. А перегоревший ТЭН меняют на новый. Переключатель блока управления подлежит ремонту или замене на новый.
  Совет
  Плохой нагревательный эффект связан с плохой передачей сигнала к оборудованию через ТЭН. При этом могут быть повреждены термостат и терморегулятор. Термостат подлежит обязательной замене, а другие детали можно починить самостоятельно.

• Проблемы с перегревом плавкого предохранителя или нерабочее состояние сенсора. Мультиметром устанавливают причину и место разрыва. Блок управления прочищают солевым раствором, чтобы привести его в рабочее состояние.

Разбираем изделие

Модели плит бывают разные не только по внешней форме, но и по габаритам, конструкции — невозможно описать алгоритм разборки, который будет подходить ко всем изделиям

Общим фактором для всех является наличие термоизоляционного слоя — вот с ним нужно работать предельно осторожно. Пользователи должны знать, что асбестовая пыль прокладок под конфорками в старых моделях очень вредна для здоровья — учитывайте этот факт, когда происходит разборка архаичных плит

Вначале демонтируется варочная панель — она крепится при помощи винтов, если их открутить, то она легко снимается. Под ней находятся конфорки, подводящие провода к ним и механическим регуляторам температуры, которые расположены на лицевой панели.

Все это необходимо демонтировать, чтобы добраться в нижнюю часть, где находятся ТЭНы духовки.

У современной электрической плиты с варочной поверхностью из стеклокерамики разборка корпуса для ремонта будет отличаться — для того, чтобы проникнуть внутрь, необходимо просто убрать верхнюю панель.

Поджиг даёт искру, но конфорка не зажигается

В случаях, когда электроподжиг даёт искру, но загорание конфорки не происходит, необходимо попробовать заменить термопару. Иногда проблема связана с электромагнитным клапаном, и после его обновления техника работает в штатном режиме. Следует проверить блок розжига, ведь если с ним всё хорошо, но зажигания не происходит – нужно искать проблему в проводе питания или свече горелки.

Если искра подаётся, пламя загорается, но сразу же угасает, попробуйте подольше подержать кнопку подачи газа. Вполне вероятно, что датчики, отвечающие за образование пламени, просто не успевают прогреться.

Нарушены контакты подключения

В первую очередь, хочется отметить, что при подключении любой электрической плиты, не важно, традиционная она или индукционная, надо читать руководство по эксплуатации или технический паспорт на изделие. Все указания, которые там есть, требуют неукоснительного исполнения

Плита не может быть подключена к источнику питания без заземления. Любые ошибки не заставят себя ждать и проявятся поломками и нарушениями.

Почему выключается электроплита после включения духовки, как исправить

Как вариант, электричество может потеряться внутри техники. Это происходит, если внутри схемы замыкает цепь или расходятся контакты, например, в клеммной коробке. Тут особо и диагностика не нужна, потому что такие неисправности видны визуально. Надо внимательно осмотреть проводку на предмет обуглившихся, почерневших участков. В клеммной коробке проверяют расхождение клемм, ослабленных и окисленных контактов. Такие поломки требуют вызова электрика, однако, при наличии опыта контакты можно зачистить от окислов и затянуть заново самостоятельно.

Электрическая система

К классическому розжигу вопросов быть не должно: зажигаем спичку, подносим её к конфорке, и газ воспламеняется. Современные модели оснащаются более продвинутыми системами с пьезоэлементом. Последний представляют собой небольшой модуль с отводом к конфорке, где при нажатии на кнопку появляется искра, воспламеняющая топливо.

Техника может комплектоваться как полностью автоматическими системами розжига, так и полуавтоматическими. Последняя устанавливается, как правило, на бюджетных и среднебюджетных газовых плитах.

1. Автоматический розжиг. Сразу после поворота рычага для подачи газа активируется пьезоэлемент на выбранной конфорке, и происходит воспламенение.
2. Полуавтоматический розжиг. При нажатии на кнопку искра проходит по всем конфоркам, но загорается только та, где был открыт газовый клапан.

Обе системы зависят от электричества и не будут работать за его отсутствием. В этом случае для розжига придётся использовать спички или зажигалку.

Помимо электрического розжига, в газовой печи есть и другие элементы, работающие от электричества. Очень часто разработчики устанавливают внутрь духового шкафа электрический гриль, чтобы обеспечить блюду румяную корочку. Также у каждой современной модели есть система внутренней подсветки. Включается она нажатием специальной клавиши на панели управления, расположенной на лицевой стороне изделия. Работающий духовой шкаф подсвечивается изнутри для визуального контроля за качеством приготовления.

Общий принцип работы оборудования

Вне зависимости от типа модели, её стоимости и расположения элементов работает вся техника по одной и той же схеме. Исключением может быть разве что какое-то экзотическое промышленное оборудование с комбинированным топливом.

Принцип работы газовой плиты:

1. На конфорку подводится газ из магистрали или автономного источника (баллона).
2. После открытия запорного клапан топливо поступает к горелке.
3. Конструкция включает в себя систему смешивания, где газ, соприкасаясь с воздухом, меняет свои свойства.
4. Смесь отводится к рассекателю, где равномерно располагается по периметру.
5. С помощью авторозжига или спички состав воспламеняется, а горение поддерживается на заданном пользователем уровне.

Если система отлажена и работает, как задумывал производитель, то топливо будет полностью сгорать без выделения гари, а пламя стабильно держать выбранный уровень. КПД при этом останется близким к 100%. Неисправная система будет коптить, периодически гаснуть или вовсе откажется зажигаться.

Ремонт стекла

Ремонт стекла варочной панели осуществляется только полной заменой этого элемента. Учитывая сложность покупки и дороговизну нового элемента, оптимальный ремонт керамической варочной панели заключается в приобретении б/у изделия, которое имеет идеальный внешний вид, но практически неподлежащие ремонту внутренности. Ремонт стекла варочной панели таким образом, может осуществлён только при условии, что корпус «донора» будет идеально подходить по размеру и марке. Чтобы осуществить ремонт керамической варочной панели достаточно будет аккуратно разобрать обе поверхности и переставить внутренние детали от старой плиты в новый корпус. Как снять и установить стекло с варочной плиты видео очень хорошо показывает эту операцию:

Устройство и конструкция электрических и газовых поверхностей

Варочная панель состоит из совершенно ровной поверхности, которая расположена по уровню столешницы. Состоит из 2–6 конфорок. Нагревается быстро в отличие от других типов конфорок. Стеклокерамическая варочная панель имеет более сложное устройство, чем чугунная (посмотреть инструкцию по ремонту плит из стеклокерамик можно здесь).

В её состав входят клеммы спиралей конфорки, контакт защиты от максимальной температуры, толкатель, регулировочный болт и клеммы индикатора остаточного тепла. Газовые варочные панели состоят из следующих деталей и элементов:

• трансформатор электроподжига;
• изоляторы из керамического материала;
• сама варочная панель;
• рукоятка крана;
• свеча электроподжига;
• датчик пламени;
• термопара;
• пружина;
• электромагнит;
• подача газа;
• кран.

Совет
Нагревательные элементы — главные составляющие всей конструкции. Они помещены в корпус. Когда необходимо проверить их исправность, плиту разбирают на составные элементы.

Под нагревательными элементами подразумевают рапидные и галогеновые. Они могут быть лентообразного или блинного типа. Встречаются также индукционные конфорки. Корпус устройства выполняют из металла или стеклокерамики, управление – электронное или механическое.

Работают по следующей схеме:

• электрический ток подаётся за счёт включения элемента управления, прикреплённого к конфорке;
• проходя через нагревательный элемент, ток нагревает её до необходимого значения, которое выставляется регулятором;
• температура в заданном диапазоне держится автоматически.

Виды нагревательных элементов варочных поверхностей:

1. Индукционные. Рабочая зона остаётся в охлаждённом состоянии, а нагревается только посуда, установленная на определённую зону. Если по краям нет покрытия, то они не нагреваются. Всё тепло отдаётся кастрюле, причём равномерно (о частых причинах поломок индукционных плит и их ремонте читайте тут).
2. Рапидные. Такие спирали способны быстро нагреваться и тут же остывать. Примерное время – не более 10–12 секунд.
3. Галогенные. Спираль подсвечивается красным светом, нагревается за 2 секунды. Такие поверхности выделяют максимальное количество тепла в отличие от других видов нагревательных элементов.
4. Газовые горелки. Топливо подаётся автоматически. При этом нагрев и регулировка происходят очень плавно, постепенно (как сделать ремонт газовой плиты своими руками?).
5. Электрические. Имеют по центру яркий красный круг. «Блин» посередине содержит чугун (о том, как починить электроплиты разных моделей своими руками, мы рассказывали здесь, а как отремонтировать духовку рассказано здесь).
