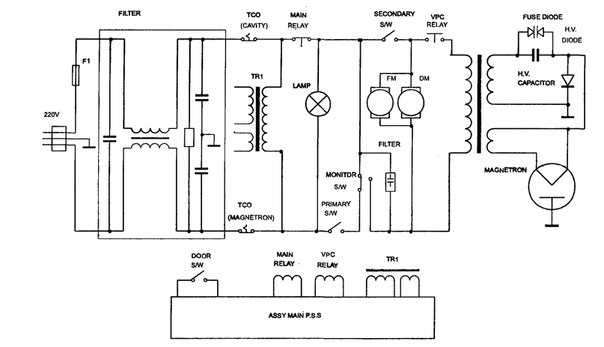

Схема микроволновки от samsung и принцип работы: общая схема устройства и электроники, ремонт свч-печи

Характерные проблемы

Рассмотрим характерные поломки микроволновых печей Самсунг:

Искрение. Подобное явление может наблюдаться при повреждении колпачка магнетрона или при повреждении эмали на дверце. Дальнейшая эксплуатация устройства опасна, поэтому требуется немедленный ремонт.
Не греет. Если прибор Samsung не греет, причин может быть несколько. Возможно, сломался магнетрон. Также причиной могут быть скачки напряжения. Но все-таки чаще всего проблема кроется в перегоревшем предохранителе, который питает реле либо же первичную трансформаторную обмотку.
Увеличение времени нагрева. Это еще не проблема, однако ее предвестник, который указывает на необходимость, вероятно, скорой замены магнетрона.
Прибор не включается. Сначала проверяется кабель: либо он не подключен к сети, либо поврежден. Возможно, что неисправными являются дверные переключатели, в результате чего работа устройства блокируется системой безопасности. Также может выйти из строя температурный датчик.
Поддон не вращается. Скорее всего, проблема в двигателе.
Сильный гул. Причиной может быть работа вентилятора или трансформатора.
Если происходят сбои с управлением, проблема может быть с электронной платой.

Правила безопасности

При использовании и ремонте любой бытовой техники нужно соблюдать правила безопасности. Их нарушение может не только вывести устройство из строя, но и навредить здоровью или жизни человека.

Правильно пользоваться микроволновкой легко:

Если дверца открыта, то включать печь нельзя. Такое возможно при повреждении волновода или системы блокировки дверцы.
Нельзя подключать снятый магнетрон, это опасно для жизни.
Не стоит эксплуатировать печь со сломанными вентилятором, иначе это приведет к поломке магнетрона.
Какие-либо действия с деталями микроволновки допустимы лишь после выключения из сети и полной принудительной разрядки высоковольтного конденсатора.
Когда ремонт завершен, из волновода нужно удалить все предметы вне зависимости от их размера.
Нельзя включать печь без нагрузки. Если нужно отработать ее в холостом режиме, то необходимо обязательно поставить какую-нибудь пищу. Ее можно заменить на емкость с водой.

При разборке следует фотографировать каждый шаг. Если возникнут проблемы со сборкой, то можно будет воспользоваться имеющимися фотографиями. Желательно запечатлеть изначальное положение и крепление всех деталей с помощью мобильных телефонов или цифровых фотоаппаратов.

РУКОВОДСТВО ПО ВЫБОРУ ПОСУДЫ

Тип посудыСовместимость

Примечания

В процессе приготовления продуктов в микроволновой печи

с микро волно-

необходимо, чтобы микроволны проникали в продукты, не отражаясь и

вой печью

не поглощаясь используемой посудой.

Упаковка,

Вот почему посуду для использования в микроволновой печи надо

используемая

подбирать очень тщательно. Если на посуде есть отметка о возможности

напредприятиях

быстрого питания

использования в микроволновой печи, беспокоиться не о чем.

В приведенной ниже таблице указаны различные виды посуды, а также

• Контейнеры

✓

Могут быть использованы для

возможность и варианты их использования в микроволновой печи.

вформе чашек

разогрева продуктов. Перегрев

изполистирола

может вызвать плавление

Тип посудыСовместимость

Примечания

полистирола.

с микро волно-

• Бумажные пакеты

✗

Могут вызвать возгорание.

вой печью

и газеты

Алюминиевая

✓ ✗

Может быть использована в

• Переработанная

✗

Может вызвать искрение.

фольга

небольших количествах для

бумага или

предотвращения подгорания

металлические

продуктов. Если фольга

ободки

находится слишком близко к

Стеклянная посуда

стенкам печи или ее слишком

много, может возникать

• Посуда для

✓

Подходит для использования,

искрение.

применения впечи

если неимеет металлических

и сервировки

элементов.

Блюдо для

✓

Не нагревать предварительно

обжаривания

более 8 минут.

• Тонкая стеклянная

✓

Может быть использована для

посуда

разогрева продуктов или

Фарфоровая

✓

Фарфоровая, керамическая,

напитков. Хрупкое стекло

иглиняная посуда

глазурованная глиняная посуда

может треснуть или разбиться

ипосуда из тонкостенного

при резком нагреве.

фарфора без металлических

элементов подходит для

• Стеклянные банки

✓

Необходимо снять крышку

использования

перед использованием.

вмикроволновой печи.

Подходят только для разогрева.

Одноразовая

✓

Некоторые замороженные

Металлическая

картонная посуда

продукты упаковывают именно

посуда

так.

• Тарелки

✗

Могут вызвать искрение или

возгорание.

• Упаковка для

✗

замороженных

продуктов с

металлическими

зажимами

Микроволновая печь не греет

Итак, у вас сломалась микроволновая печь Samsung M1712NR. Ремонт своими руками начнем с разборки. Откручиваем заднюю крышку печи. Мультиметром прозваниваем предохранители и обмотку термостатов. При обнаружении обрывов цепи предохранители необходимо заменить. Проверяем цепь магнетрона и нить накала. Прозваниваем конденсатор и его предохранитель. Обнаруживаем, что последний сгорел, что свидетельствует о замыкании, а сопротивление конденсатора равно 2 Ом.

Таким образом, мы выяснили, что поломка заключается в конденсаторе, на котором произошло замыкание. Снимаем его. Подбираем новый конденсатор по номиналу, подобному старому, и заменяем или восстанавливаем предохранитель конденсатора. Проверяем печь.

Совет: чтобы уберечь себя от излучений микроволновой печи, не включайте ее без крышки. Заработала? Значит, ремонт окончен.

Возможные причины неисправностей

Проблемы начинаются из-за пренебрежения правилами эксплуатации. Микроволновая печь – сложное устройство при работе которого идет выделение энергии, нагрев деталей.

Не допускаются следующие случаи:

Металлические предметы, находящиеся в камере, могут вызвать поломку магнетрона, после его выхода из строя пищу разогреть будет невозможно.

Контейнеры с крышкой для хранения и разогрева пищи должны быть оборудованы «клапаном» в верхней части – окошком, благодаря которому будет сбрасывать избыточное давление, появляющееся при нагреве. Если его нет, то крышку необходимо приоткрыть. Иначе во время разогрева еда под воздействием давления будет выброшена наружу. Это также может вызвать неисправности.

Простые неполадки

Причины некоторых неисправностей можно обнаружить просто, осмотрев саму микроволновку и сетевой кабель. Со временем многожильный провод мог переломиться, штыри вилки оплавиться или окислиться. В этом случае печка работать не будет, но иногда напряжения хватает для работы электромотора, вращающего тарелку, но на подогрев пищи уже не хватает напряжения.

Что делать если провод или вилка неисправны:

Обязательно проверить, работает ли микроволновка, если ее подключить к другой розетке.

Обязательно проверить напряжение в розетке. При слишком низких значениях микроволновка также будет работать частично. Для исправления дефекта придется обратиться в коммунальные службы, мастер должен прийти и установить причину чрезмерно низкого напряжения в доме или квартире.

Сложные неполадки и вскрытие корпуса

Если установить причину поломки так и не удалось, можно либо отправиться с устройством в сервисную мастерскую, либо попробовать исправить дефекты самостоятельно. Для этого нужно снять крышку (кожух), открутив крепежные винты.

Торсунов Павел Максимович

Если устройство находится на гарантии, то рекомендуется обратиться в сервисный центр. В противном случае, при самовольном ремонте, возможность бесплатного ремонта в течение указанного срока аннулируется.

После снятия кожуха в отсеке можно увидеть:

Осмотр необходимо начать с проводов, которыми соединены элементы. Если какой-то провод не закреплен, следует определить, к какому электроприбору он шел и припаять его на место. Параллельно нужно проверить предохранители. Желательно «прозвонить» их при помощи тестера, чтобы убедиться в исправности.

Дефектные предохранители меняют на новые или припаять стальной волосок на место, если элемент открытый.

Недорогие модели могут выпускать без предохранителей. При перепадах напряжения в этом случае или коротких замыканиях чаще всего страдает магнетрон.

Магнетрон состоит из:

Антенна – штырь, выходящий из корпуса в виде небольшого цилиндрического вывода. Если колпачок (наружная часть) почернела или появился налет, то необходимо очистить плоскости при помощи самой мелкой наждачной бумаги.

Желательно добиться зеркального блеска. Для этого может понадобиться кусок войлока (для полировки) и паста Гои или притирочные составы для клапанов из автомагазина. После работы необходимо убрать всю пыль из корпуса при помощи пылесоса.

Если антенна или корпус оплавлены, то необходимо заменить весь магнетрон, а если его стоимость слишком высока, то проще купить новую СВЧ.

Со стороны камеры выход волновода закрывается прямоугольной пластиной слюды. Часто микроволновка не подогревает пищу из-за того, что на ее поверхности образовался слой нагара и волны от магнетрона просто не могут пробить это препятствие.

В ряде случаев из-за такого дефекта во время работы могут появляться искры, идти дым из рабочей камеры. Может ощущаться неприятный запах.

Пластину снять легко:

Как Вы решаете проблемы с техникой?

При наличии отверстий необходимо заменить всю пластину. Купить ее можно в специальных магазинах, где продают запчасти для бытовой техники.

Если микроволновка работает, но не греет, то проблема может быть в конденсаторе. Их нужно проверить вручную. Конденсатор – при помощи омметра (тестера). Если на циферблате или дисплее прибора показывается какое-то небольшое сопротивление или вообще ничего, то конденсатор неисправен. Если видно отличную проводимость, то все в порядке.

Торсунов Павел Максимович

В редких случаях при долгой работе может сгореть одна из обмоток трансформатора. Чаще всего это можно увидеть невооруженным взглядом. Снаружи трансформатора будут наблюдаться повреждения.

Особенности питания низковольтного двигателя поворотного стола

Если в микроволновой печи применен двигатель поворотного стола, рассчитанный на рабочее напряжение 220В., то с питанием такого двигателя особых проблем не возникает. Традиционно он подключен параллельно обмотке двигателя вентилятора и оба двигателя одновременно запитываются напряжением питающей сети через соответствующее реле на панели управления.

Но, что делать, если производитель, в конкретной модели печи, решил применить низковольтный двигатель, рассчитанный, ну скажем на 30В.? Где же взять или как сформировать такое напряжение в схеме печи, в которой везде преобладает напряжение сети 220В.? Можно конечно построить для этой цели, отдельный источник питания, понижающий сетевое напряжение до необходимого значения, но это усложнит конструкцию печи и тем самым приведет к ее удорожанию. Производители решили эту проблему путем модернизации обмотки двигателя вентилятора. Они просто сделали отвод от середины обмотки и добавили третий вывод. Таким образом, обмотка двигателя вентилятора стала выполнять две функции: первая – это функция обмотки двигателя и вторая – функция автотрансформатора, посредством которого и запитывается двигатель поворотного стола. Автотрансформатор представляет собой своеобразный делитель напряжения. Если сделать отвод ровно от середины обмотки запитанной напряжением 220В., то относительно нижнего вывода мы будем снимать ровно половину питающего напряжения, т.е. 110В. Спускаясь по виткам ближе к нижнему выводу обмотки, можно получить любое напряжение в диапазоне от 220В. до 0В. На рисунке 2, изображена схема включения низковольтного двигателя поворотного стола. Один из выводов его обмотки соединяется с нижним по схеме выводом обмотки двигателя вентилятора, а второй присоединен к отводу – среднему ее выводу, с которого относительно нижнего снимается напряжение 30В.

Особых преимуществ, в применении низковольтного двигателя в конструкции поворотного стола перед применением обычного двигателя (на 220В), на мой взгляд, не существует. Да, с одной стороны, обмотка низковольтного двигателя намотана проводом большего сечения, чем обмотка двигателя на 220В. Соответственно, такая обмотка менее подвержена токовым перегрузкам, возникающим при нагрузке поворотного стола. Такой двигатель более надежен и будет реже выходить из строя. Но с другой стороны, низковольтный двигатель создает дополнительную нагрузку на обмотку двигателя вентилятора, что снижает ее надежность.

При замене неисправного двигателя вентилятора с дополнительным выводом, будьте очень внимательны. На практике, средний вывод обмотки расположен не посередине клеммной колодки, а справа (рисунок 3). Клемма среднего вывода по форме отличается от клемм питания – она несколько уже, что исключает путаницу с разъемами при замене двигателя.

А вот основные клеммы питания по форме одинаковы и если при замене двигателя случайно, поменять разъемы на клеммах местами, то на двигатель поворотного стола вместо положенных 30-ти вольт будет подано 220 – 30 = 190В. В этом случае выйдет из строя, как двигатель поворотного стола, так и двигатель вентилятора. Еще раз, будьте внимательны! Перед заменой двигателя запомните, запишите или сфотографируйте расположение разъемов на клеммах обмотки двигателя.

Если вы все же, по какой либо причине, запутались в этих трех выводах, не расстраивайтесь. Проблема решаема. Один из трех разъемов тот, который уже (отличается по форме от остальных), соедините с соответствующей клеммой. Остается разобраться с двумя оставшимися. Присоедините их к клеммам обмотки в произвольном порядке. Затем, для получения доступа к двигателю поворотного стола откройте технологическое окно в днище печи, как это показано на рисунке 5, в статье «Двигатель поворотного стола». Снимите разъемы питания с клемм двигателя и омметром измерьте сопротивление между проводами разъема, идущими внутрь печи. Если вы угадали с расположением разъемов на клеммах обмотки двигателя вентилятора, то омметр покажет приблизительно 50Ом. Если не угадали, то показания будут больше, примерно 240Ом. В этом случае следует поменять разъемы на двигателе вентилятора местами. Затем померяйте сопротивление еще раз и если показания омметра соответствуют 50Ом (приблизительно), то все в порядке, все должно работать.

Источник

ОЧИСТКА МИКРОВОЛНОВОЙ ПЕЧИ

с микро волно-

Во избежание скопления жира и частиц продуктов следующие части

вой печью

микроволновой печи требуют регулярной очистки:

Бумажная посуда

• внешние и внутренние поверхности;

• Тарелки, чашки,

✓

Для непродолжительного

• дверца и ее уплотнитель;

салфетки

приготовления или нагрева.

• вращающийся поднос и роликовые подставки.

ибумажные

Такжепоглощают избыточную

полотенца

влагу.

ВСЕГДА следите, чтобы уплотнитель дверцы был чистым, асама

• Переработанная

дверца плотно закрывалась.

✗

Может вызвать искрение.

бумага

Небрежность при очистке печи может привести к порче ее поверхности,

Пластиковая посуда

что негативно скажется на работе устройства исоздаст опасность

• Контейнеры

✓

Только жаростойкий

для здоровья.

термопластик. Изделия из

другого вида пластика могут

1. Очищайте внешнюю поверхность печи мягкой чистой тканью

деформироваться и выцветать

итеплой мыльной водой. Промойте и высушите ее.

при высоких температурах. Не

2. Удалите брызги и въевшиеся пятна с внутренней поверхности печи

используйте пластик на основе

и поворотного кольца с помощью ткани, смоченной в мыльной воде.

меламина.

Промойте и высушите ее.

• Пищевая пленка

✓

Может быть использована для

сохранения влаги. Не должна

3. Чтобы размягчить затвердевшие частички еды и удалить запахи,

соприкасаться спродуктами.

поместите в печь чашку с раствором лимонного сока и нагревайте

Снимать пленку следует

ее в течение десяти минут на максимальном уровне мощности.

состорожностью, поскольку

4. Мойте тарелку, подходящую для посудомоечной машины, как

пар, выходящий при этом,

только возникнет необходимость.

может вызвать ожоги.

• Пакеты для

✓ ✗

Только жаропрочные или

НЕ ДОПУСКАЙТЕ попадания воды в вентиляционные отверстия.

замороженных

пригодные для варки. Не

НИКОГДА не используйте абразивные чистящие средства и химические

продуктов

должны быть герметичными.

растворители. При очистке уплотнителя дверцы внимательно следите,

При необходимости

чтобы частицы пищи:

проделайте отверстия с

помощью вилки.

• не накапливались;

Вощеная или жиро-

• не мешали дверце плотно закрываться.

✓

Может быть использована

непроницаемая

длясохранения влаги или

бумага

предотвращения

разбрызгивания.

Ошибки микроволновок «Самсунг»

Ошибки нумеруются по определённым правилам. Каждый датчик и прибор имеет свой номер:

Open Error — внешняя ошибка, то есть ошибка пользователя, нарушение инструкции;
Short Error — неполадки оборудования.

Буква «Е» означает «error», в переводе с английского — «ошибка». Первая цифра кода — номер неисправного устройства, вторая — номер или буква погрешности.

Например:

Код ошибки	Газовый датчик (Е-1Х)
Е-11	Внешняя.
Е-12	Внутренняя.
Е-13	Превышение времени.
Е-14	Включение без загрузки.
	Таймер (Е-2Х)
Е-21	Не установлено время.
Е-22	Таймер вышел из строя.
Е-23	Не завершён предварительный нагрев.
Е-24	Перегрев устройства.
Е-25	Превышена температурная норма в режиме Micro Cook.
Е-26	Нагревательный элемент продолжает работать после окончания процесса.
	Датчик веса (Е-3Х)
Е-31	Длительность процесса превышает норму.
Е-32	Внутренняя поломка датчика весов.
Е-33	Вес загрузки меньше нормы.
Е-34	Вес загрузки превышает норму.
Е-35	В значениях введён знак минус.
Е-36	Во время процесса открылась дверца.
	Простые, процессные(Е-4х)
Е-41	Внешняя.
Е-42	Внутренняя.
Е-43	Выход из строя таймера.
Е-44	Требуется сушка.
Е-45	Неполадки охладительной системы.
Е-46	Преждевременное открытие.
Е-47	Дверца открылась во время приготовления.
	Программные (Е-5-х)
Е-51	Смысловая.
Е-52	Ошибки чтения, правописания.
Е-53	Не устанавливается ноль.
	Датчик влажности
Е-61	Внешняя.
Е-62	Внутренняя.
Е-61	Дисплей показывает максимальное время.
	Другие (Е-0Х, буквы)
-SE-	Длительное нажатие кнопки (10 секунд).
Е-01	Дверца открылась раньше времени.
Е-02	Превышено время готовки (для СВЧ).
Е-03	Превышено время (для гриля).
Е-04	Превышена длительность приготовления (для конвекции).
Е-05	Превышена продолжительность процесса (комбинированная модель).
Е-06	Нагреватель прекратил работу на 20 секунд во время готовки.
Е-07	МВП запущена с шампуром внутри.
Е-08	Амортизация отсутствует больше двух минут.

Как видите, микроволновки не только помогают нам в кулинарии, они ещё и подсказывают, если что-то пошло не так. А пока производители придумывают печи, которые будут сами себя чинить, давайте разберёмся в распространенных поломках и способах их устранения.
