Пошаговая инструкция: как проверить, снять и поменять конфорку на электроплите своими руками

Частые проблемы и поломки

Не включаются варочные панели

В случае отказа в работе варочных панелей при их включении сначала нужно проверить предохранитель. Не работать деталь может по следующим причинам:

предохранитель не может справиться с повышенной нагрузкой;
закоротили транзисторы.

Чтобы проверить транзисторы на замыкание, необходимо выполнить следующие шаги:

Разобрать индукционную плиту, отсоединить плату.
Сделать прозвон транзисторов и диодного мостика мультиметром.
Замену элементов необходимо провести в случае появления даже незначительного сопротивления на участках цепи.
При сборе системы действия с прозвоном нужно повторить и убедиться в исправности техники.

Совет

Если нет достаточных навыков и знаний в устройстве индукционной плиты, то лучше не рисковать, выполняя самостоятельный разбор, а вызвать специалиста.

Узнать конструкцию, устройство, а также о причинах неисправности различных видов варочных плит, можно здесь.

Плитка полностью вышла из строя

Варочная индукционная панель может быть неисправной в 70% случаев из-за поломки термического предохранителя или трансформатора. Для диагностики и точной установки неисправности прибегают к такой схеме действий:

Проверяют напряжение в источнике электропитания.
Убеждаются, что силовой кабель и вилка — в работоспособном состоянии.
Выполнить демонтаж индукционной плиты путём отключения электропровода и открутив панели от всех креплений.
Чтобы проверить трансформатор и предохранитель, используют мультиметр, которым легко сделать замеры удельного сопротивления в необходимых для изучения участков цепи.
Если на определённом участке цепи обнаружится сопротивление, но там его по инструкции быть не должно, элемент меняют на рабочий.

Перед установкой индукционной плиты на прежнее исходное место проверяют отсутствие повреждений в соединительных деталях и конструкциях

Важно протестировать блок управления, терморегулятор, переключатели мощности

Сломались конфорки

Конфорки во многих случаях выходят из строя из-за обрыва проводов, которые играют роль соединения катушки с электросетью. При наличии навыков пайки возможен самостоятельный ремонт. Если же таких навыков нет, лучше обратиться к мастеру. В редких случаях может перегореть индукционная катушка. Это происходит при неправильной эксплуатации всей плиты. Ремонт в данном случае возможен только в профессиональной мастерской. Но бывают случаи частичного выхода из строя этих элементов. Замена перегоревшей катушки — единственный выход. При разборе плиты необходимо отключать электроэнергию. При этом под рукой должны находиться необходимые для разборки/сборки конструкции инструменты. Следовать при починке деталей плиты нужно строго по инструкции, даже если вы выполняете работы уже не первый раз. В зависимости от марки и модели процесс ремонта иногда отличается. Многие детали расположены не по стандартной схеме, а немного в другом порядке. Всегда нужно придерживаться инструкции.

Недостаток мощности для запуска

Мощности может не хватать при повреждении кабеля питания. Технику нужно отключить от питания, проверить запчасти на наличие дефектов. В случае обнаружения трещин, перегибов и иных поломок кабель нужно заменить на исправный. Скорость нагрева также может быть неудовлетворительной в случае несоответствия поставленной на конфорку посуды. Её диаметр не всегда совпадает с заданной окружностью нагревательного элемента.

Важно

Необходимо пользоваться качественной посудой. Её дно должно плотно прилегать к поверхности плиты. Обожжённые, искривлённые сковородки и кастрюли в индукционных плитах использовать нельзя.

Если посуда новая, без изъянов, то проблема может крыться в разбалтывании прижимающих пружин. В данном случае нужно подтянуть их до уровня, который указан в инструкции.

Ремонт керамических электроплит в Москве

Ремонтная мастерская АРС-Мастер выполняет ремонт керамических электроплит на дому, а также оказывает услуги по обслуживанию и диагностике бытовых плит с выездом по указанному в заявке адресу в Москве и Московской области.

Стеклокерамическая электрическая плита – одна из популярных разновидностей варочных бытовых панелей. Представляет собой ровную поверхность из стеклокерамики с размеченными зонами конфорок и расположенным под ней ТЭНом на основании из асбеста.

Основное свойство стеклокерамики – высокая теплопроводность, которая в варочной панели распределяется строго по вертикали и не выходит из зоны конфорок. Такие электроплиты обычно снабжены автоматическим управлением и красивым дизайном.

Но, электроплита со стеклокерамикой – это всего лишь бытовая техника, которая иногда ломается и требует ремонт.

Ремонтируем электрические плиты всех известных брендов

И если вы не обнаружили в нашем перечне марку своей электроплиты, нуждающейся в ремонте – не отчаивайтесь! Позвоните по телефону, указанному на сайте, и вы не останетесь один на один с проблемой!

Инструкция по ремонтным работам

Неисправно работающая электроплита — «неприятность» распространённая, побуждающая взять в руки телефон и вызвать на дом мастера. Однако такой способ обходится недёшево, поэтому ремонт плиты стоит попробовать выполнить самостоятельно при условии соблюдения техники безопасности, наличия инструментов.

Необходимые инструменты

Приступая к ремонту, готовят набор необходимых инструментов:

мультиметр;
крестообразные и плоские отвёртки;
кусачки;
плоскогубцы;
монтажный нож;
термоусадочная трубка;
мелкозернистая наждачная бумага;
фонарик;
паяльник;
изолента;
пинцет;
молоток;
набор гаечных ключей;
пробник напряжения.

Разборка электрической плиты

Моделей плит разных размеров, конструкций много. Выделить основные пункты, по которым происходит разборка оборудования, невозможно

Но для всех существует главное условие: наличие термоизоляционного слоя из стекловаты требует предельной осторожности при работе. Это же относится и к асбестовой пыли прокладок, находящихся под конфорками (относится к старым моделям электроплит советского образца)

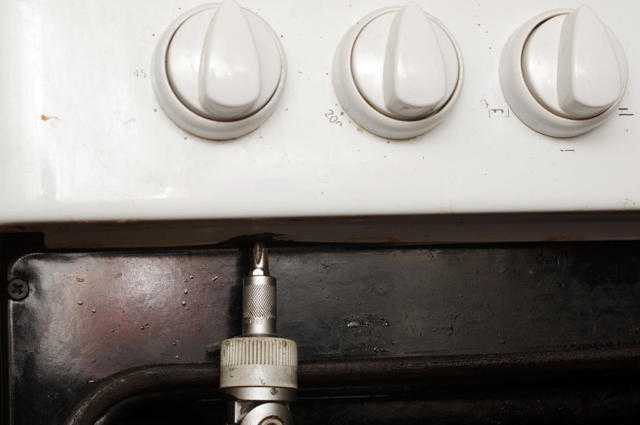

Вначале демонтируется верхняя панель, закреплённая винтами, расположение которых зависит от конструктивных особенностей плит – на задней стенке или по периметру корпуса под верхней крышкой. Открутив винты и сняв крышку, получают доступ к конфоркам, ведущей к ним проводке, регуляторам мощности, расположенных на передней панели.
Чтобы освободить нижнюю часть, где установлены нагревательные элементы, конфорки с проводами снимают. Для этого откручивается прижимная заземляющая гайка, затем снимается.
Демонтируется конфорка, посаженная на резьбу или вставленная в отверстие. Смазав резьбовую деталь маслом, выворачивают из корпуса либо поддевают отвёрткой и вытаскивают. В доступности оказываются внутренние соединения оборудования.

Совет
Электроплиты с варочной панелью из керамики, например, Веко и другие, разбираются с предельной осторожностью, чтобы не повредить деталь, не допустить её перекоса.

Устранение неполадки

Устранение неполадок в электроплите и в другой бытовой технике доверяют профессионалам. Они знают основы электротехники и ознакомлены со всеми правилами техники безопасности.

Учитывают, что подключение и дальнейшее обслуживание электроприборов своими руками приводит к отказу со стороны сервисных центров обслуживать бытовую технику после несанкционированного вмешательства. Аннулируется и гарантия производителя в случае самостоятельной починки неисправных узлов и элементов.

Чтобы вернуть плите работоспособность, приступают к устранению неисправностей:

Конфорки. Для обнаружения поломки откручивают крепление и проводник заземления. Находящееся под конфоркой стопорное кольцо или пружину извлекают, поддев деталь острым предметом. Неисправные конфорки заменяют на новые, так как эта деталь ремонту не подлежит. Если конфорки исправны, переходят к осмотру блока управления, регулятору мощности, переключателю.
Сломанный переключатель. Поломку определяют при поворачивании ручки по часовой стрелке. Если движение не сопровождается характерным щелчком, нужно заменить элемент. Для этого сначала отсоединяются ручки, снимается передняя панель, осматривается регулятор и его контакты. Контакты зачищают, а неисправную деталь заменяют на новую.
Работа электронного блока управления проверяется путём подачи напряжения на плиту. Исправная автоматика срабатывает спустя определённое время. Для устранения поломки лучше обратиться к мастеру, так как требуется наличие принципиальной схемы, знания в радиотехнике.
Для замены регулятора и ступенчатого переключателя демонтируют переднюю панель с металлической пластиной, удерживающий регулятор, далее просто выполняют замену неисправного элемента.
Неисправность электромодуля. Для ремонта требуются знания в микропроцессорных узлах и электронике. Если их нет, лучше обратиться в сервисный центр.
Поломка рычага мощности. Чтобы определить неисправность, регулятор устанавливают на максимальную температуру и следят за степенью нагрева конфорки. Если она остаётся холодной, требуется замена электронного прибора.
Проблема с термостатом. Выражается в двух случаях: окисление вводных контактов и нулевой контакт с корпусом детали, изнашивание и перегорание твердосплавных элементов внутри. Нужна полная замена термостата.

Конфорки варочных поверхностей

Нагревательные элементы варочной панели скрываются под стеклокерамической поверхностью. Они бывают следующих типов:

спиральные – принцип работы напоминает обычный ТЭН;
гофрированные ленты – это модифицированные нити накаливания;
галогенные или инфракрасные лампы – эта технология имеет название HaloLight;
индукционные катушки, которые нагревают только посуду.

Различные конструкции термоэлектрических конфорок

Первые три типа способны преобразовывать электрический ток в тепло. Ремонт конфорок варочной панели зависит от вида конфорки, которая установлена в вашей технике. Термоэлектрические нагреватели имеют уложенную в термостойком материале гофру и датчики нагрева. Эти датчики представлены в виде биметаллической пластины, которая располагается на линии радиуса или диаметра конфорки. При нагревании биметаллическая пластина расширяется и воздействует на контакты.

Вот так выглядит конфорка для варочной поверхности

В зависимости от конструкции контакты термодатчика могут быть силовые, сигнальные или включенными в электронную цепь управления. Неисправности датчиков (термостатов) могут являться причиной того, что конфорка варочной панели не включается.

Это интересно: Ремонт пульта и его основные причины поломки — распишем главное

Настольные плиты

Настольная электроплита — отличная замена громоздкому стационарному устройству. На даче и в офисе, во время переезда на новое место жительства или в период проведения ремонтных работ палочкой-выручалочкой станет портативная плита. На ней несложно готовить, легко перемещать, не требуется больших затрат электроэнергии. В топе 2021 года лучшие марки настольных электрических плит.

REDMOND RIC-4601

Плюсы

хорошо греет
8 уровней мощности
простой уход
таймер автоматического отключения

Минусы

отсутствие режима бустера

Электрическая плита REDMOND RIC-4601 с индукционной нагревающей поверхностью выполнена из высокопрочного пластика и стеклокерамики. Прибор имеет шесть автоматических программ и восемь уровней мощности. Поэтому всегда можно подобрать удобный режим приготовления блюд. Имеется автоподогрев и экспресс-нагрев, что делает использование прибора проще и приятнее.

Модель оснащена цифровым дисплеем и таймером отключения. Теперь не надо помнить о том, когда необходимо выключить прибор. Достаточно выставить назначенное время и плита выключится автоматически. Кроме того, предусмотрено автоотключение при снятии кастрюли или сковороды с рабочей поверхности. REDMOND RIC-4601 — комфорт за небольшие деньги.

Kitfort KT-104

Плюсы

точность нагрева
индукционные конфорки
два нагревательных элемента работают автономно друг от друга
автоотключение

Минусы

необходима специальная посуда

Настольная электроплита Kitfort KT-104 имеет две раздельные индукционные конфорки, покрытые прочным слоем из стеклокерамики. Для каждой конфорки предусмотрена отдельная панель управления и светодиодный дисплей. Прибор можно установить на любой горизонтальной поверхности или встроить в столешницу.

Приготовление пищи на такой плите — простой и удобный процесс. Этому способствуют 7 автоматических режимов, запрограммированных при производстве устройства, 10 режимов мощности и столько же нагрева.

Из-за особенностей работы индукционных нагревательных элементов, плита быстро накаляется до нужной температуры. Причем нагреваются только конфорки, в то время как вся остальная поверхность остается абсолютно холодной. Бульон или молоко, случайно вытекшее при кипении на керамику, не пригорают. Загрязнение легко убрать влажной салфеткой.

Тепловой датчик отвечает за отключение прибора, как только с конфорки сняли посуду или в кастрюле выкипела вся вода. Эта функция очень полезна для забывчивых хозяек. Имеется таймер автоотключения и отложенного старта.

Galaxy GL3053

Плюсы

невысока стоимость
компактность
удобство использования
хорошая система безопасности

Минусы

непонятная инструкция
минимальна мощность 200 Вт
индикаторы мигают, пока устройство подключено к сети

Galaxy GL 3053 — компактное устройство по недорогой цене, незаменимое для приготовления пищи на даче или в офисе, когда нет возможности установить полноценную стационарную плиту. Электрический прибор имеет одну индукционную конфорку, управление которой осуществляется с помощью сенсорных переключателей. Рабочий процесс отражается на светодиодном дисплее.

В плитке предусмотрено 7 программ готовки, которые запускаются нажатием одной кнопки. Имеется возможность установки мощности и выбора температуры нагрева. После снятия посуды с поверхности устройства оно автоматически отключается. Маленькая, дешевая, стильная и безопасная плита — мечта любой хозяйки.

Kitfort KT-106

Плюсы

простой уход
стильный внешний вид
качественная сборка
моментальный нагрев
выдерживает большую нагрузку

Минусы

большой шаг регулировки мощности
немного шумит

Для тех, кто решил остановить свой выбор на компактной, но мощной настольной электрической плите, оптимальным вариантом будет модель Kitfort КТ-106 отечественного производителя. Стильный глянцевый корпус выполнен в насыщенном черном цвете.

Индукционная конфорка на сто процентов справляется со своими обязанностями — вода на такой плите закипает за 3-4 минуты. Управление осуществляется с помощью сенсорных переключателей и светодиодного дисплея. Рабочая поверхность из стеклокерамики отлично моется с помощью воды и геля. На случай несанкционированного вмешательства предусмотрена функция блокировки управления.

Кухонная плита занимает особое положение на кухне и в сердце хозяйки. Чтобы приготовление пищи из каждодневной неприятной обязанности превратилось в праздник, надо проанализировать достоинства и недостатки предложенных на рынке и рассмотренных в рейтинге моделей и выбрать действительно удобное и функциональное устройство.

В ТОП 18 электрических плит вошли:

Группы неисправностей варочных панелей

Вне зависимости от типа нагревателей, основные поломки у панелей сходны. Ремонт вашей варочной поверхности нужен при обнаружении типовых неисправностей.

Неисправность варочной панели требует неотлагательного ремонта

Поломка нагревательных элементов

Детали, поврежденные механическим способом, ремонтопригодны. Для галогеновых моделей нужно заменить нагреватель, а индукционная обмотка почти не подвержена сбоям.

Выход из строя коммутационных элементов или проводников

Устранить неполадки контактов, тиристорных ключей, реле, можно за 1 день. Ремонтные работы при знании конструкции плиты и наличия соответствующих навыков не представят для вас сложности.

Электронные схемы

Если пользователь не знает, как работают блоки питания, контроллеры, генераторы и трансформаторы, починку лучше доверить мастеру. Сгоревший элемент нужно демонтировать и заменить новым.

Важно! Перед началом работ стоит проверить питание от розетки, наличие влаги на панели или загрязнений на сенсорном блоке. Они могут препятствовать чувствительности кнопок

Не работает индукционная плита — причины и ремонт своими руками

Способность металлических деталей нагреваться в переменном магнитном поле применяется в быту уже более 40 лет. Приборы, устанавливаемые на кухне для приготовления пищи, имеют современный дизайн, высококачественное керамическое покрытие и высокий КПД за счет непосредственного нагрева металлической посуды.

Индукционная одноконфорочная плита

Несмотря на значительные преимущества индукционных нагревательных устройств перед обычными электрическими плитами, ремонт таких изделий не всегда можно осуществить собственными силами.

Сложное микропроцессорное управление индукцией , устанавливаемое в таких устройствах, требует достаточное высокой квалификации мастера, осуществляющего ремонт данного бытового прибора. Отсутствие непосредственного нагрева излучающего магнитное поле элемента практически полностью исключает возможность появления неисправностей типа «отгорел проводник».

Поэтому, если в работе данного устройства наблюдаются какие-либо серьезные отклонения, либо прибор не включается совсем, то при наличии желания самостоятельно отремонтировать данное устройство понадобятся:

минимальные знания в области электроники;
диагностические устройства, паяльник и материалы для пайки;
наличие большого количества свободного времени;
моральная готовность к тому, что после попытки самостоятельного ремонта такого сложного устройства, как индукционная плита, прибор может быть полностью испорчен.

При наличии всего необходимого первое, что следует сделать, — это выявить основные причины неисправности современных индукционных плит.

Поиск неисправности в моделях

Электроплита при высокой надёжности со временем ломается, составляющие части, механизмы изнашиваются, наступает время чинить оборудование. Ремонт электронных узлов лучше доверить специалистам, так как для этого требуются специальные измерительные приборы для диагностики и настройки узлов и механизмов.

Простые неисправности, возникающие при эксплуатации электроприбора, устраняют самостоятельно. Для каждой модели характерны свои часто встречающиеся поломки.

Узнать конструкцию, устройство, а также о причинах неисправности различных видов варочных плит, можно здесь.

Hansa (Ханса)

Электроплита чаще всего подвергается следующим поломкам:

Полный отказ работы нагревательных элементов (ТЭНов, конфорок). Возникает после продолжительной работы нагревательных деталей на максимальной мощности, из-за износа, несоответствующего диаметра ёмкости по сравнению с зоной нагрева.
Нестабильная работа нагревательных элементов (самопроизвольное включение, отключение при нагревании). Для плиты с механическим управлением такие проблемы указывают на поломку переключателей мощности. Для моделей сенсорными датчиками они характерны в случае неисправности одного из составляющих электронного блока управления электроплитой.
Электроплита полностью не включается. Проверяют напряжение сети мультиметром.
Не нагревается конфорка. Причина — перегорание спирали. Чтобы убедиться в этом, переключатель мощности поворачивают в положение «включено». Если индикатор загорается, значит, дело в конфорке.
Духовка отказывается работать. Скорее всего, источник неполадки находится во внутреннем механизме духового шкафа. Чтобы это поверить, измеряют напряжение в сети, наблюдают за индикаторами.
Слабо нагревается плита или один из нагревательных элементов. Причина — в недостаточном напряжении в сети либо в перегорании части спирали. Определяется визуально.
Не нагревается ТЭН в духовке. Неисправность определяется тактильно и по степени приготовления еды.

Дарина

Чаще всего неисправности в электрических плитах Дарина возникают по причине заводского брака, из-за нарушения правил эксплуатации, естественного износа внутренних деталей. Характерные поломки:

Духовка работает исключительно на высоких температурах. Причина — в термостате или переключателе (о том, как самостоятельно отремонтировать духовку электроплиты, читайте тут).
Не включается эл. плита. Повреждён шнур электропитания, требуется его замена.
Духовка не нагревается до необходимой температуры. Проблема — с верхним или нижним ТЭНом.
Конфорка не греет. Причина — перегорание нагревательного элемента.
Трещины на поверхности варочной панели из-за механического воздействия.

Veko (Веко)

Независимо от модели для электроплит марки Veko характерны следующие поломки:

Плита не включается. Проверяют правильность подключения сетевого шнура, целостность розетки, вилки, УЗО, работоспособность конфорки, трубчатого нагревателя, переключателя мощности.
Недостаточно нагревается духовка. Причина — неисправный термостат или трубчатый нагревательный элемент.
Отключается плита после включения духовки. Скорее всего, произошло замыкание или повреждение контактов ТЭНа, требуется его замена.
Не включается конфорка. Пришёл в негодность её температурный датчик или она неплотно прилегает к стеклокерамической панели. Осматривают блоки управления и питания (посмотреть инструкцию по ремонту плит из стеклокерамик можно здесь).

Мечта

Основные неисправности в электрических плитах Мечта:

Не загорается лампочка светосигнальной арматуры, конфорка не нагревается. Причина — обрыв электроцепи или поломка конфорки.
Электроконфорка нагревается, но не загорается лампа светосигнальной арматуры. Пришла в негодность светосигнальная арматура.
Духовой шкаф нагревается неравномерно. Произошёл обрыв электроцепи или вышел из строя один из ТЭНов.
Жарочный шкаф не нагревается. Причина — неисправность термостата или нарушение электроцепи.
Лампочка подсветки духового шкафа не работает при включённой духовке. Нужно заменить лампу, чтобы поломка не привела к порче патрона.

Электролюкс

К наиболее частым поломкам электроплиты Электролюкс относятся:

Конфорки и нагревательные элементы духового шкафа полностью неработоспособны. Причиной стало длительное использование ТЭНов на максимальной мощности, что привело к порче нагревательного элемента.
Сбои в работе конфорок в виде отключения на короткое время, невозможности отключить электроплиту и т. д. В плитах с механическими переключателями мощности причина неисправности кроется в этих деталях. В электроплитах с сенсорным управлением — в элементах электронного модуля.

Керамические конфорки

Простая конструкция конфорок, легко и быстро нагреваются от ТЭНа, расположенного под цераном. Замену конфорок произвести в домашних условия не составит никакого труда.

Керамические конфорки

Неисправности при работе с электроплитой

Электроплита — это самая важная вещь на кухне, которой мы пользуемся регулярно. Поэтому из-за ежедневной работы могут случиться какие-то поломки, но это и не мудрено! Давайте рассмотрим основные неполадки при работе:

Не нагревается конфорка. В таком случае лучше сменить старую конфорку на новую, но это касается только трубчатых конфорок. Если это другие типы, то есть более современные, то в этом случае необходимо обратиться к профессионалам.
Не поддерживается настраиваемая температура. Причина неисправности — вышедшие из строя контакты между переключателями. Ремонту эта деталь не подлежит. Единственный выход — заменить на новую.
Посторонние запахи. Запах гари свидетельствует о том, что на конфорках остались частицы пригоревшей пищи. Для начала нужно отключить конфорку и дождаться пока она остынет. Затем нужно отмыть пищевые и горелые пятна с поверхности плиты. Проведя эту процедуру, от запаха не останется ни следа! Если вы почувствовали запах пластика, то рекомендуется не эксплуатировать электроплиту. Лучше вызвать мастера по ремонту.
Не греется нагревательный элемент. Распространенная причина — конфорка вышла из строя, следовательно, её нужно срочно заменить. Но бывает и другая причина — отсоединение проводов. Требуется очистить клеммы, заменить провода, которые подвержены поломке, восстановить соединение при оборванном проводе.

Ремонтные работы

Замена конфорок на электроплите

Сначала рекомендуется отвинтить болты, которые удерживают круговую основу конфорки, а также поврежденный нагревательный элемент заменить на новый работающий.

Помимо соблюдения техники безопасности, нужно придерживаться исходной схемы электроплиты! Так это будет влиять на функциональность и работоспособность электроплиты. Неправильная замена конфорки может привести к поломке, что повлечёт за собой огромные траты на ремонт или покупку новой электроплиты.

Замена конфорки электроплиты

Сегодня вы познакомились с основными типами конфорок для электроплиты, с неполадками и способами их решения, а также с заменой. Всегда ориентируйтесь по своим силам, если вы не уверены в себе, то лучше доверьте эту работу профессионалам своего дела.
