Универсальные советы по ремонту увлажнителей
До начала ремонта или плановой чистки отключите увлажнитель от электрической сети. Это — обязательное условие. Без его выполнения приступать к работе категорически запрещается.
Перед тем, как разобрать неисправный увлажнитель воздуха, внимательно изучите техпаспорт. Производитель всегда указывает, где расположены выкручивающиеся крепежи или пластиковые защелки. Эти сведения облегчат процесс ремонта в домашних условиях.
Для работы выберите большой стол, где будет удобно разложить необходимые инструменты, крепежные элементы и детали, требующие замены.
Если у вас мало опыта в починке мелкой бытовой техники, фотографируйте последовательность действий на смартфон. Это ускорит процесс сборки и поможет установить каждый элемент на нужное место.
Из инструментов понадобятся: отвертка, паяльник, мультиметр и тестер. Желательно иметь базовые знания в электронике и четко соблюдать правила безопасности, актуальные при работе с электрическими бытовыми приборами.
Если вам никогда не приходилось чинить электротехнику или она еще находится на гарантии, лучше обратиться за помощью к профильному специалисту. Иначе можно полностью вывести агрегат из строя неправильными действиями или лишится гарантии.
Исправность платы можно определить при визуальном осмотре. Если у нее равномерный окрас, переживать не о чем. Когда на поверхности заметны потемнения, пятна и подтеки, деталь придется ремонтировать или полностью менять.
У прибора, купленного в фирменном магазине или супермаркете, обычно есть гарантия от производителя. Если ее срок не истек, стоит отнести увлажнитель в сервисный центр и доверить ремонт мастерам с большим практическим опытом. Неисправности, возникшие по вине изготовителя, устраняются бесплатно.
Восстановление поломок, вызванных неправильной эксплуатацией или халатным отношением к технике, придется оплатить из собственного кармана. Поэтому, при покупке увлажнителя следует сразу же ознакомиться с правилами эксплуатации прибора.
Ультразвуковой увлажнитель воздуха «Vitek VT-1767BK», устройство, ремонт.
Ультразвуковой увлажнитель воздуха «Vitek-VT1767» довольно распространенное в наше время устройство и вопросы его ремонта актуальны.
Коротко о самом увлажнителе:
Технические характеристики Электропитание: 220-240 В
50 Гц Потребляемая мощность: 140 Вт (с учетом мощности подогревателя воды)
Емкость резервуара для воды: 5 л Расход воды: 300 мл/ч Площадь увлажнения: до 50 м

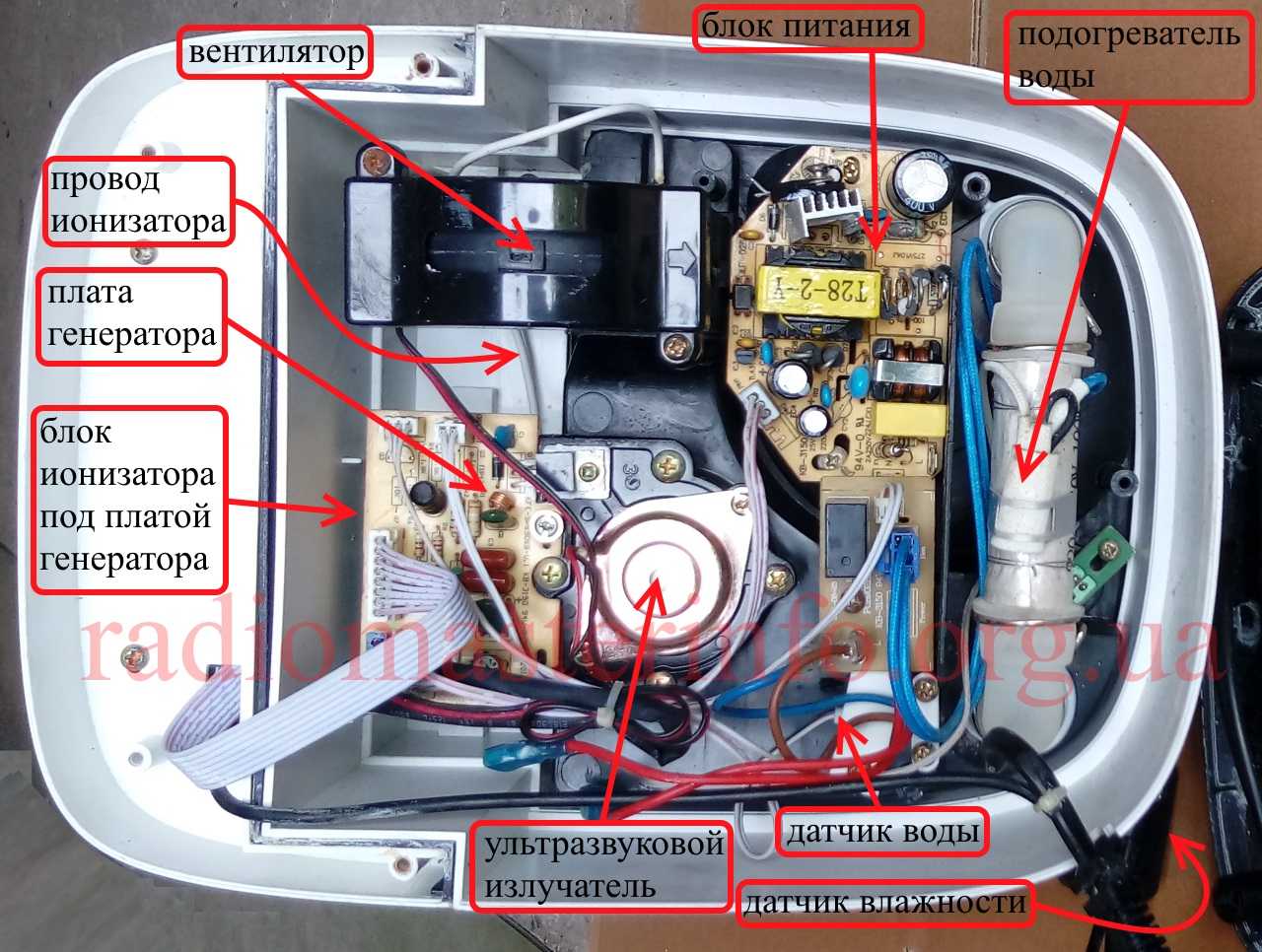

Устройство и расположение основных узлов и блоков:
Сверху ставится бак с водой, фильтром для воды и поплавком с магнитом, обеспечивающим работу датчика наличия воды.
Поступивший в ремонт ультразвуковой увлажнитель воздуха «Vitek VT-1767BK» был продиагностирован.

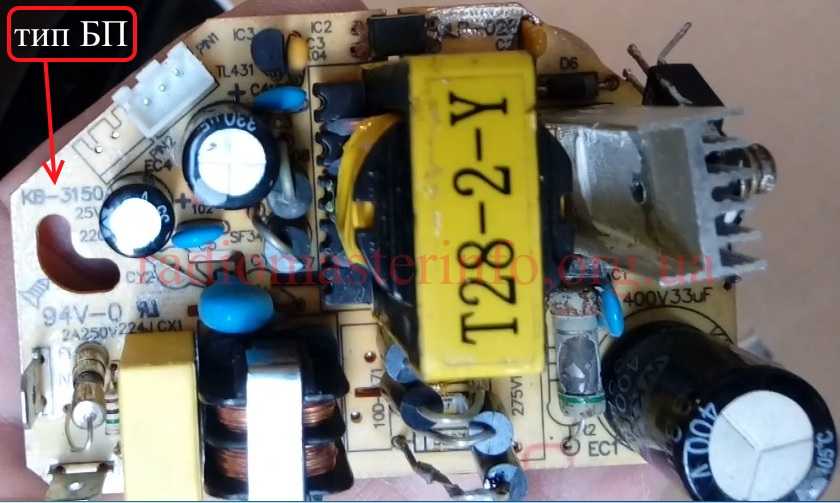

- Блок питания KV-3150. Должен вырабатывать напряжения +35В (ток до 1,5А) и +12В (ток до 1А). Новый стоит около 20$.

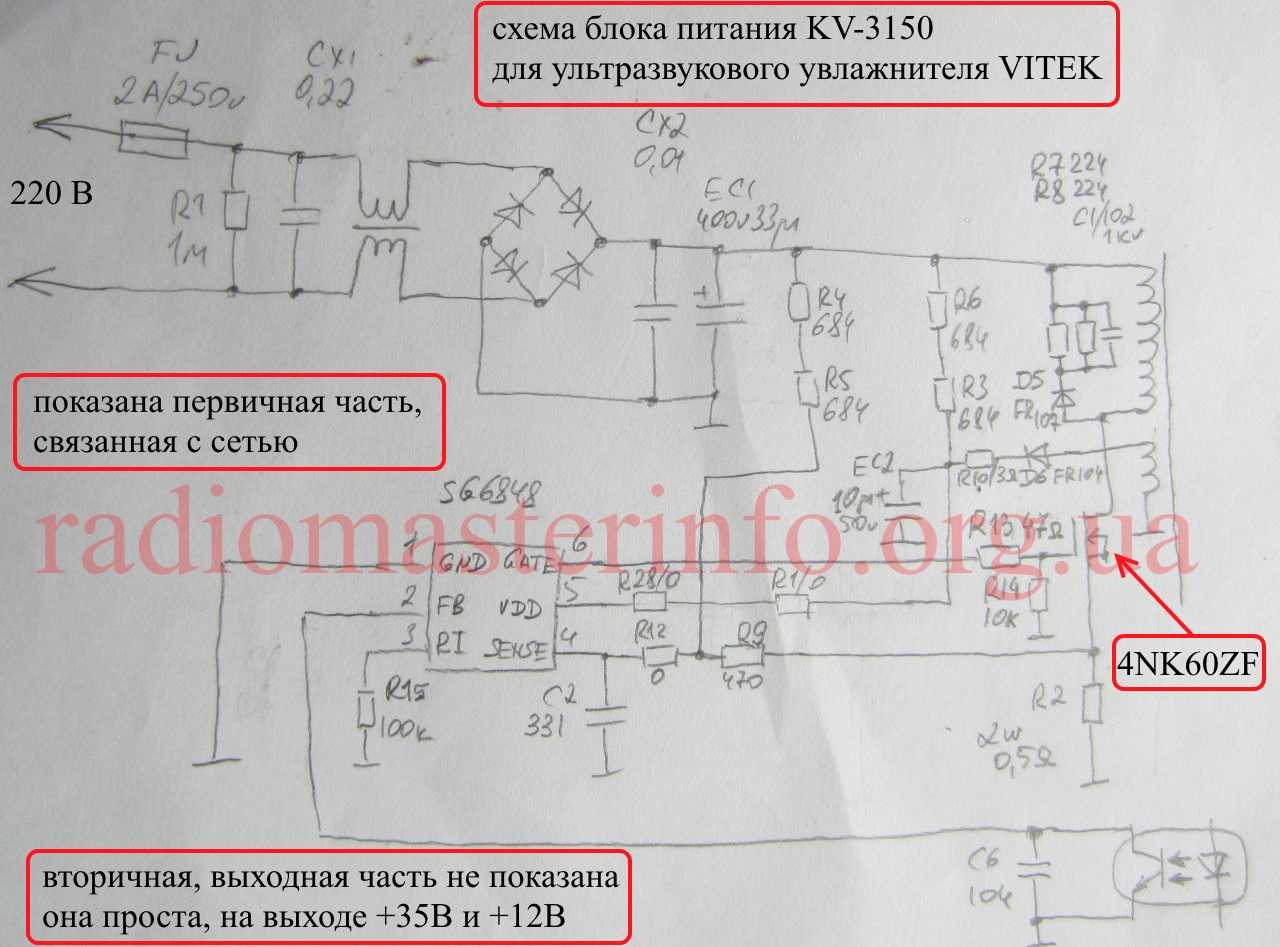

Собран на микросхеме SG6848 и полевом транзисторе 4NK60ZF. Основная часть схемы срисована с платы и показана ниже.
При ремонте заменены следующие детали:
Диодный мост – 4 диода 1N4007
ШИМ микросхема — SG6848
Полевой транзистор — STP4NK60ZF
Резистор R2 — 2Вт 0,5 Ом
Резисторы R13, R9, R14 SMD (или 0,125Вт) — 47 Ом, 470 Ом, 10 кОм
Предохранитель 2А 250В
Стоимость всех замененных деталей около 2$, т.е. в 10 раз дешевле покупки нового блока питания.
Подробно о ремонте этого блока питания смотрите здесь.
- Вторым неисправным узлом оказался нагнетательный вентилятор «Hongfei HB-7530L12»:
В нем обрыв обмоток и прокоррозирована плата управления. Новый стоит от 5$ до 15$. Обмотки и плата управления установлены от старого ненужного компьютерного кулера тип и электрические характеристики которого показаны ниже:
Подробнее о замене обмоток с магнитопроводом и платы управления нагнетательного вентилятора «Hongfei HB-7530L12» смотрите здесь.
- Третьим неисправным узлом в увлажнителе воздуха «Vitek VT-1767BK» оказался ультразвуковой генератор.
В нем пробит транзистор BU406. Транзистор выпаян, проверены остальные детали, очищен и осмотрен ультразвуковой излучатель AW1209, повреждений нет.

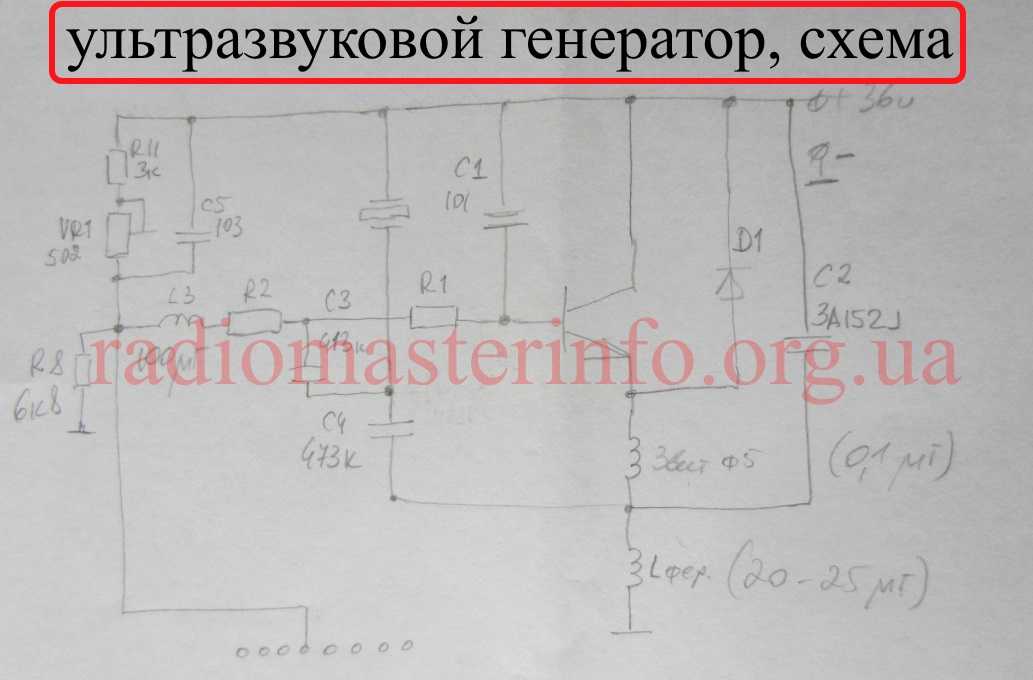

Прорисована схема генератора:
Установлен новый транзистор. Генератор заработал. При проверке работы генератора нужно блокировать датчик наличия воды, иначе плата управления, замыкая левый контакт индуктивности L3 на корпус запирает транзистор. Вместо установки магнита на датчик воды можно не подключать шлейф платы управления и индикации увлажнителя. Долго держать включенным генератор нельзя. Без воды перегреется пьезокерамический излучатель и транзистор. Я кратковременно включал и осциллографом смотрел колебания прямо на контактах пьезоизлучателя.
После проверки работоспособности плата установлена на место. Оказалось, что при попадании воды на пьезоизлучатель генерация срывается. Добиться генерации подстроечным резистором в схеме генератора не удается. Подозрения на излучатель. Генератор собран по схеме емкостной трехточки. Работает на резонансной частоте пьезоизлучателя, это чуть больше 1 мГц. Основными элементами от которых зависит работа генератора является пьезоизлучатель и транзистор. Перед заменой пьезоизлучателя решил попробовать ставить другие транзисторы. При установке транзистора КТ805БМ схема устойчиво заработала, как с водой так и без воды (база — эмиттер наоборот чем у BU406).
Подстроечным резистором VR1 выставлено смещение транзистора. При изменении интенсивности парообразования оно равно:
(измерения проводились на среднем выводе подстроечного резистора VR1 относительно общего провода схемы генератора)
малая интенсивность +2,06 В
средняя интенсивность + 2,43 В
максимальная интенсивность +2,88 В

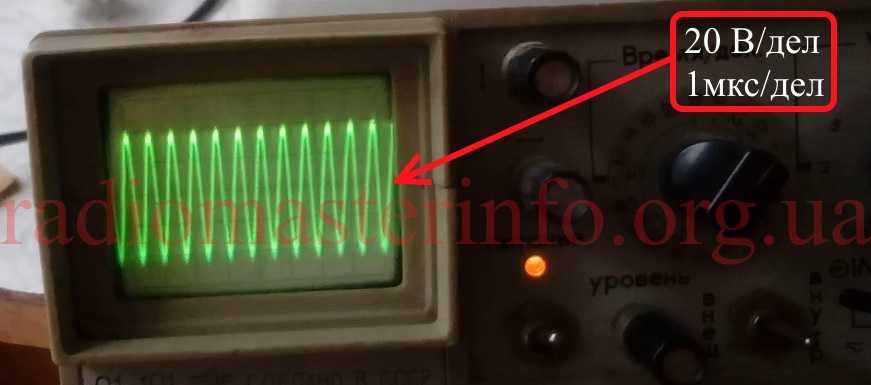

При этом наглядно изменяется амплитуда синусоиды на самом пьезоизлучателе.

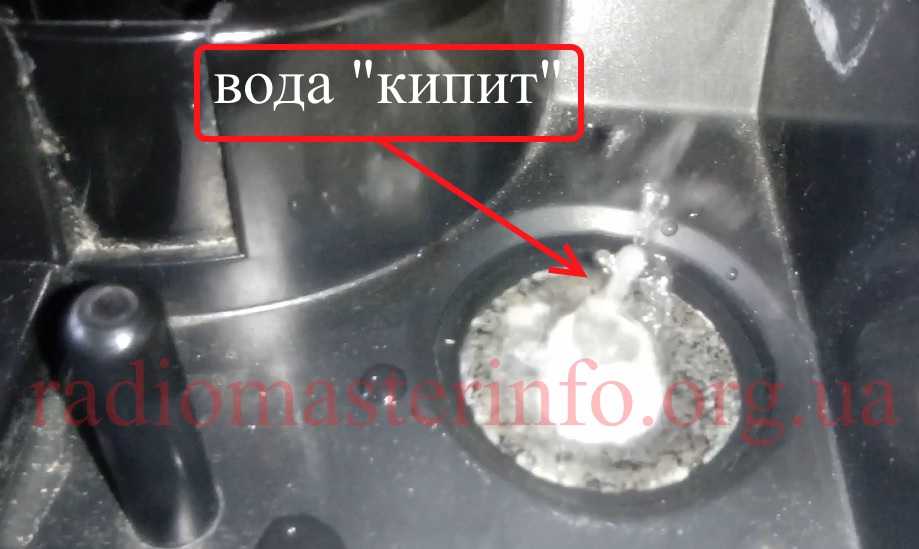

Рабочая температура транзистора не превышает 45 0 С. Наблюдаемое «кипение» воды достаточно интенсивное:
Проверка работоспособности устройства в целом дала положительные результаты. Ультразвуковой увлажнитель воздуха «Vitek VT-1767BK» работоспособен в полном объеме.
Интересны экономические показатели ремонта.
Если такой ремонт осуществлять заменой блоков, то:
Блок питания – 20$
Ультразвуковой генератор – 20$
Нагнетательный вентилятор – в среднем 10$
Новый увлажнитель около 90$. Детали, без учета стоимости работ, более половины стоимости нового изделия. Другими словами, блочный ремонт экономически нецелесообразен.
Стоимость покупных деталей по описанному в статье методу – около 3$. Вывод очевиден.
Материал статьи продублирован на видео:
Источник
2 Популярные модели увлажнителей марки Vitek
Увлажнитель воздуха Vitek VT-1765 имеет ряд полезных функций, представляющих удобство для потребителей. При небольшой мощности потребления электроэнергии (40 Вт) он оснащен гигростатом и удобными индикаторами, отображающими комнатную температуру и уровень воды в приборе.
Площадь обслуживаемого помещения – до 50 кв. м. Функция ионизации и автоматического отключения при снятом резервуаре либо отсутствии воды, LCD-дисплей, малый потребляемый объём жидкости (5 л как у воздухоочистителя Ballu) – всё это говорит в пользу приобретения такого прибора.
Увлажнитель воздуха Vitek VT-1767 имеет ультразвуковой тип увлажнения. Оснащен Nano-фильтром для смягчения воды. При электронном управлении питается от электросети с потреблением мощности 140 Вт как у воздухоочистителя Daikin. Он снабжен гигростатом, регулятором влажности и таймером отключения. Вырабатывает теплый пар. Пульт ДУ – приятное дополнение.
Увлажнитель воздуха Vitek VT-1766 снабжен всеми вышеописанными функциями и оснащен фильтром, пультом и гигростатом. Добавим, что приблизительная цена этих приборов колеблется в диапазоне от 90 до 130 у. е. Столько же стоит воздухоочиститель Boneco.
2.2 Советы по выбору прибора с точки зрения безопасности
Купить увлажнитель воздуха Витек – значит, проявить заботу о своём здоровье и безопасности. Вся техника этой торговой марки оснащена устройствами, способными обеспечить должный уровень безопасности во время эксплуатации как у прочих воздухоочистителей для дома.
При отсутствии необходимого количества воды либо полном отсутствии увлажнитель самостоятельно отключится и заблокирует включение до тех пор, пока вода не будет долита до необходимого уровня. Выбирая приборы торговой марки Витек, вы имеете возможность убедиться в отличном качестве ее продукции. Это вам не воздухоочистители SHARP.
1 Функционал и принцип работы
Исходя из названия прибора, становится понятна его основная функция – эффективное увлажнение воздуха. Принцип работы увлажнителя воздуха заключается в распылении воды, которое возможно двумя способами – нагревом и ультразвуком. Некоторые модели устройств принадлежат одному определенному типу, иные же для большей эффективности совмещают в себе эти два способа.
Поскольку ультразвуком создаются капли малых размеров, то их оседания на поверхности не происходит довольно долго. А задачей пара является интенсивное увлажнение воздуха в определенной области помещения с одновременным нагреванием воздуха. Такой увлажнитель воздуха Витек особенно хорош в зимний период как увлажнитель воздуха Aquacom.
Большинство моделей оснащено ионизатором. Увлажнитель воздуха с ионизатором Витек, помимо своей главной функции, способен также очищать и насыщать воздух полезными для здоровья человека отрицательно заряженными частицами как биполярные ионизаторы воздуха.
Ремонт увлажнителя воздуха: типовые поломки и действенные способы их устранения
Когда ломается увлажнитель, в доме сразу портится микроклимат, воздух становится сухим и наполняется посторонними запахами. Это неприятно и раздражает, согласны? Хочется как можно быстрее провести ремонт увлажнителя воздуха, и вернуть в жилище комфортную и здоровую атмосферу.
Но правильно «вычислить», где в приборе возникли проблемы, не всегда получается. Мы учли этот момент и подготовили обзор типовых поломок со способами их исправления. Имея подробную информацию о самых распространенных неполадках, вы легко распознаете их, и сможете устранить большую часть своими руками.
Почему увлажнитель воздуха ломается?
Бытовой увлажнитель воздуха — это надежный прибор с высокой эксплуатационной стойкостью. Он выдерживает интенсивные рабочие нагрузки и нормально функционирует в круглосуточном режиме.
Чаще всего выходит из строя по следующим причинам:
- проникновение влаги в корпус;
- перепады напряжения в электросети;
- удары, падение;
- износ отдельных деталей.
Чтобы перепады напряжения не доставляли проблем и не выводили из строя различную технику, рекомендуем подобрать стабилизатор напряжения.
Также к поломкам приводят несвоевременная замена фильтров и образование накипи.
Неправильная эксплуатация плохо отражается даже на технике премиум-класса. Чтобы избежать неполадок и суеты с ремонтом, внимательно изучите правила пользования прибором, описанные в техпаспорте.
Строго следуйте рекомендациям производителя и не нарушайте их. Тогда увлажнитель проработает долго и будет исправно поддерживать комфортный микроклимат в вашем доме или квартире.
Выводы и полезное видео по теме
Метод восстановления блока питания у прибора для увлажнения воздуха:
Увлажнитель воздуха не выдает пар — как бороться с проблемой в домашних условиях. Рекомендации от пользователя:
Как правильно пользоваться увлажнителем, чтобы он не ломался:
Увлажнитель воздуха — надежный прибор, рассчитанный на продолжительный срок службы. Его электронная система выходит из строя в результате перепада напряжения, короткого замыкания или контакта с водой. Почти все остальные неисправности возникают из-за неправильной эксплуатации или падения, загрязнения внутренних деталей и несвоевременной замены расходников.
Большую часть неполадок можно устранить в домашних условиях, а сложный ремонт лучше доверить мастерам из центра по восстановлению климатического оборудования. Они проведут диагностику, выявят проблемную область и быстро восстановят работоспособность прибора.
У вас есть вопросы по диагностике причин поломки увлажнителя воздуха? Задайте их нашим экспертам – блок обратной связи расположен ниже. Также здесь вы можете поделиться собственным опытом ремонта увлажнителя, принять участие в обсуждении способов восстановления его работоспособности.
