Раздел Оптоэлектроники объединяет широкий спектр компонентов, работающих на стыке оптики и электроники: от простых светодиодных индикаторов до сложных дисплейных модулей и систем волоконной передачи данных. Именно эти устройства обеспечивают визуальное взаимодействие человека с электронной техникой — от бытовых приборов до промышленного оборудования. Понимание того, как устроена эта область и какие компоненты в неё входят, помогает грамотно подбирать элементы для конкретных задач.
Дисплейные модули и индикаторы: многообразие технологий

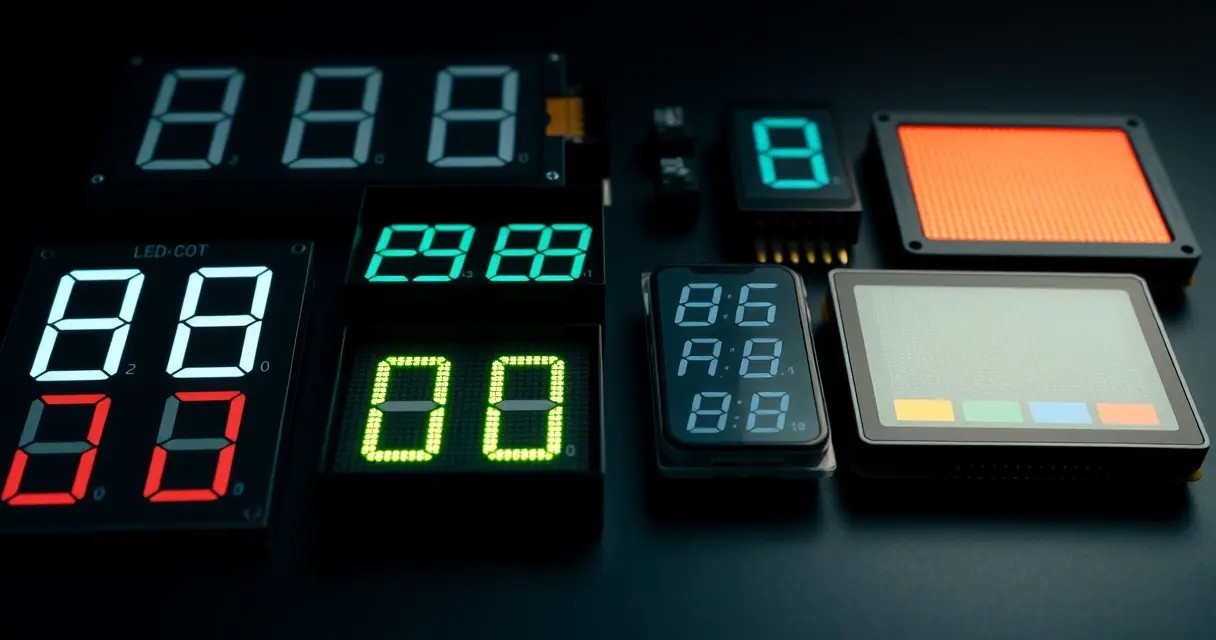

Дисплейные модули — один из наиболее разнообразных сегментов оптоэлектроники. Они различаются не только размером и разрешением, но и принципом работы, что определяет их сферу применения. LCD-модули (на жидких кристаллах) остаются популярными благодаря низкому энергопотреблению и хорошей читаемости при ярком внешнем освещении. Символьные варианты используются там, где нужно вывести ограниченный набор символов: температуру, статус устройства, числовые значения.
OLED-индикаторы отличаются высоким контрастом и возможностью отображения информации без подсветки — каждый пиксель светится самостоятельно. Это делает их предпочтительными для портативных устройств и приборов с автономным питанием. Графические OLED-модули позволяют отображать произвольные изображения и сложные интерфейсы, что расширяет их применение в медицинском и измерительном оборудовании.
LED-модули знакогенерирующего типа традиционно применяются в системах, где важна высокая яркость и видимость на расстоянии — табло, счётчики, панели управления. Растровые LED-индикаторы позволяют строить матричные экраны с полноцветным отображением. Отдельную нишу занимают вакуумно-флюоресцентные дисплеи (VFD): они обеспечивают характерное голубовато-зелёное свечение и хорошо работают в широком диапазоне температур, что ценится в автомобильной и промышленной электронике.
Контроллеры дисплеев и управляющая электроника

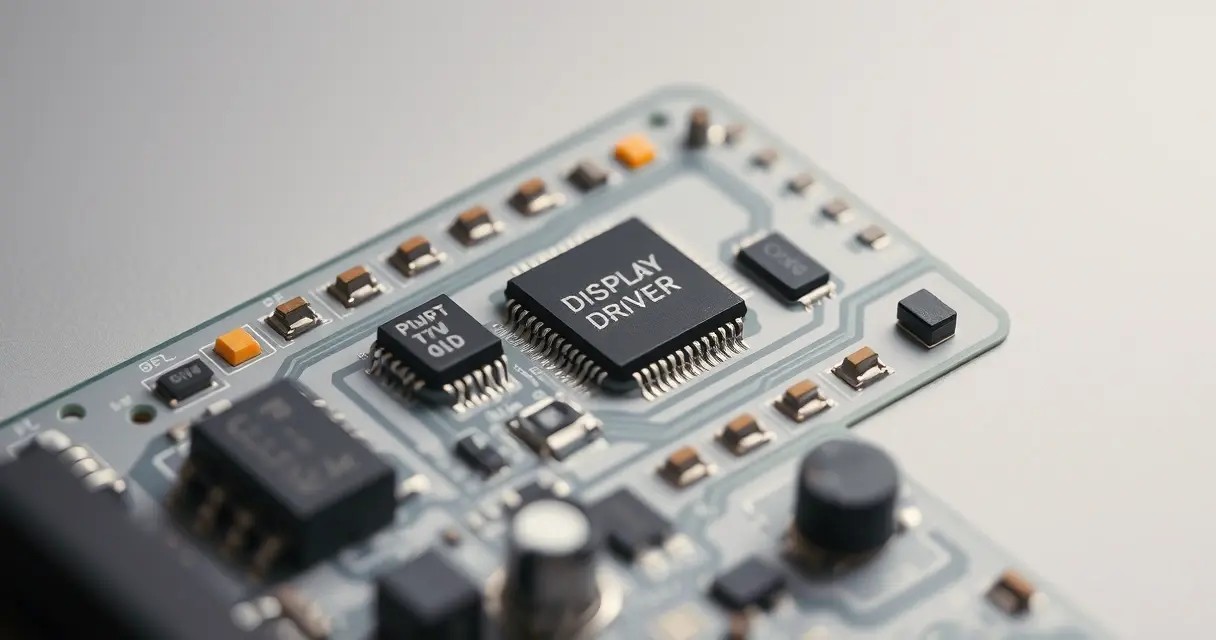

Дисплейный модуль сам по себе — лишь часть системы. Для его работы необходим контроллер, который преобразует данные от микропроцессора в сигналы управления пикселями или сегментами. Контроллеры дисплеев могут быть встроены непосредственно в модуль или поставляться как отдельные микросхемы. Встроенный контроллер упрощает подключение и сокращает число внешних компонентов — это удобно при проектировании компактных устройств.
Выбор контроллера зависит от интерфейса передачи данных: SPI, I2C, параллельный шина — у каждого варианта свои преимущества по скорости и простоте реализации. Для графических дисплеев с высоким разрешением требуются более производительные контроллеры с поддержкой аппаратного ускорения отрисовки. Для простых сегментных или символьных экранов достаточно минимальной логики управления. Грамотный подбор контроллера позволяет снизить нагрузку на основной процессор и упростить программное обеспечение устройства.
Волоконная оптика и электролюминесцентная техника

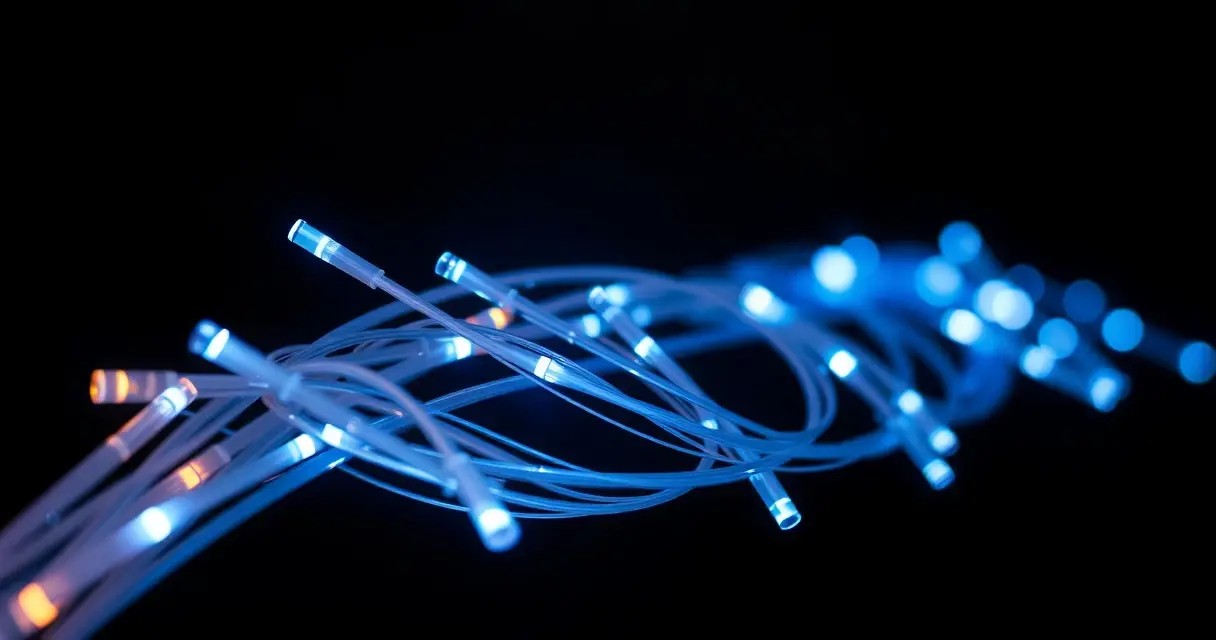

Волоконная оптика — это передача световых сигналов по гибким стеклянным или полимерным волокнам. В отличие от медных проводников, оптоволокно не подвержено электромагнитным помехам и обеспечивает высокую скорость передачи данных на значительные расстояния. В электронных системах волоконно-оптические компоненты используются для гальванической развязки, высокоскоростных линий связи и в условиях сильных электрических помех — например, в промышленных установках или силовой электронике.
Ассортимент волоконно-оптических компонентов включает:
- оптические приёмники и передатчики — преобразуют электрические сигналы в световые и обратно, обеспечивая совместимость с электронными схемами;
- оптопары и оптоизоляторы — применяются для гальванической развязки цепей, защищая чувствительную электронику от высоких напряжений;
- волоконно-оптические кабели и разъёмы — конструктивные элементы, определяющие качество и надёжность соединения в системе передачи данных.
Электролюминесцентная техника основана на свечении специальных материалов под воздействием переменного электрического поля. Такие панели и ленты дают равномерный мягкий свет без точечных источников, что делает их востребованными в подсветке шкал приборов, декоративной и аварийной сигнализации. Они отличаются тонким профилем и гибкостью конструкции, что позволяет интегрировать их в нестандартные корпуса.
Оправы, линзы и принадлежности
Помимо основных активных компонентов, оптоэлектронные системы нуждаются в механических и оптических элементах. Оправы и ободы для дисплеев обеспечивают надёжную фиксацию экрана в корпусе устройства, защищают от механических воздействий и придают конструкции законченный вид. Выбор оправы зависит от размера дисплейного модуля и требований к степени защиты корпуса.
Линзы для оптоэлектронных компонентов позволяют формировать и направлять световой поток: концентрировать его в узкий луч или, наоборот, обеспечивать широкий угол обзора. Это особенно важно для светодиодных источников, используемых в системах ориентации, сигнализации и оптической связи. Правильно подобранная линза существенно влияет на эффективность и дальность работы оптоэлектронного узла.
Оптоэлектроника — это не монолитная технология, а целое семейство решений с очень разными характеристиками и областями применения. Разобравшись в ключевых типах компонентов — дисплейных модулях, контроллерах, волоконно-оптических элементах и принадлежностях — значительно проще ориентироваться в ассортименте и выбирать то, что действительно подходит под конкретную схемотехническую задачу.
