Устройство микроволновой печи и принцип ее работы
Прежде чем пытаться самостоятельно найти поломку, следует изучить устройство прибора и понять, как он работает. Микроволновка состоит из: камеры, дверцы с уплотнителем, магнетрона, отвечающего за генерирование энергии, преобразователя энергии – трансформатора, диода, конденсатора, вентилятора. Вспомогательными элементами СВЧ являются лампы гриля и поддона, двигатели вентилятора и поддона. Продукты в микроволновке разогреваются за счет воздействия электромагнитного излучения высокой мощности.
Устройство микроволновой печи
Волны проникают в содержимое камеры и оказывают влияние на молекулы, которые вследствие такого проникновения начинают сдвигаться по направлению к линиям электромагнитного поля. Движение молекул обеспечивает нагрев продуктов снаружи и изнутри.
Магнетрон – диод, обеспечивающий генерацию электромагнитных волн, когда поток электронов вступает во взаимодействие с магнитным полем. В центре медного анода в форме цилиндра располагается стержневой катод с нитью канала, именно он и выпускает электроны. Стандартная мощность, выдаваемая магнетроном, равна 800 Ватт.
Из-за того, что магнетрон выделяет много тепла при работе, его корпус необходимо помещать в пластинчатый радиатор, постоянно обдуваемый воздухом, исходящим от вентилятора. Также из-за соображений защиты магнетрон снабжают специальным термопредохранителем, предупреждающим перегрев.
Еще одной важной составляющей любой микроволновки является вентилятор. Вентилятор создает обдув магнетрона, гриля, самой камеры, из которой благодаря действию этого приспособления выходят наружу воздух и водяной пар
При помощи воздуховодов, расположенных внутри печи, происходит циркуляция воздуха, получаемого вентилятором извне.
Любая печь имеет экранированную камеру, защищенную корпусом из металла, препятствующего проникновению излучения наружу. Металлическая сетка на стекле дверцы микроволновки также не случайна – она не пропускает лучи 2450 Гц
Сама дверца должна очень четко прилегать к корпусу, важно исключить любой даже самый малый ее перекос. В естественно образующемся зазоре, сохраняющем геометрическую форму, образуется так называемая стоячая волна электромагнитных импульсов, она принимает значение, равное 0, именно здесь, и это препятствует проникновению излучения за ее пределы
Блок управления призван поддерживать задаваемую мощность и отключать прибор по истечении установленного времени. Это два основных параметра функционала.
Признаки поломки СВЧ-печи
Чаще всего внешними признаками выхода микроволновки из строя является появление искр, клубов дыма, прекращение вращения тарелки, отсутствие нагрева пищи, помещенной в печь. Или же микроволновая печь просто не включается. В этом случае включать ее в сеть опасно! Существует три основные причины выхода электроприбора из строя:
- Перегорание предохранителей;
- Неисправность магнетрона;
- Прогорание слюдяной пластины.
При такого типа поломках вы сможете отремонтировать печь, если будете действовать строго по инструкции. Для начало рассмотрите функциональную схему СВЧ печи.

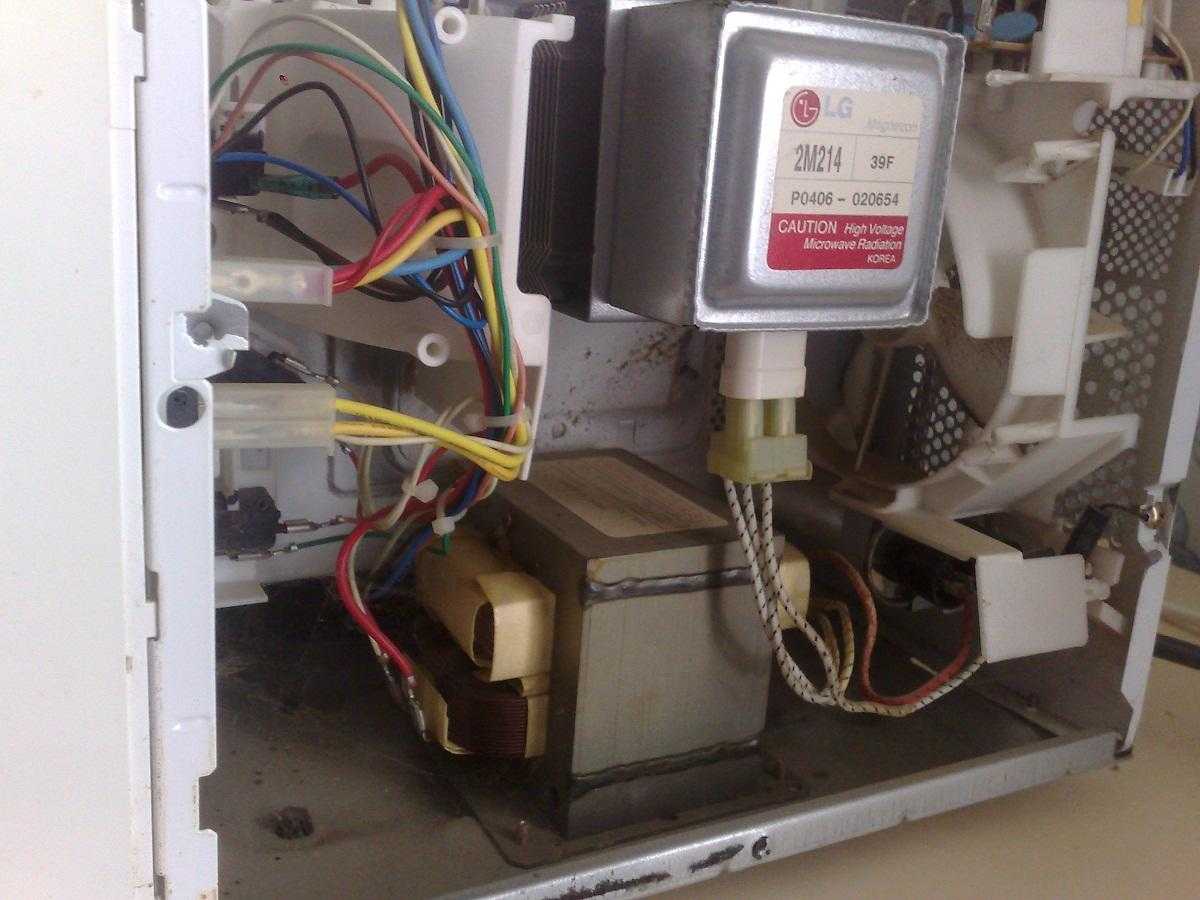

А расположение элементов микроволновки видно по этому рисунку:
Устранение неисправностей
Отремонтировать СВЧ печь своими руками лучше с помощью функциональной схемы. Она универсальна для всех печей и достаточно подробно отражает все элементы. Ремонт микроволновки lg своими руками можно производить в соответствии с нижеприведёнными рекомендациями.
Электрическая принципиальная схема микроволновой печи.
Замена предохранителей
Микроволновые печи оснащены 2 предохранителями. Первый в стеклянном корпусе установлен на вводе напряжения от розетки. Целостность проверяется визуально или омметром. Второй, высоковольтный, в трубчатом корпусе из пластика – размещён возле трансформатора. Сгорает при выходе из строя диода или конденсатора в высоковольтной цепи магнетрона. Не следует заменять их “жучками”, так как это может привести к возгоранию. Перед установкой новых предохранителей полезно провести анализ причин приведших к перегоранию, чтобы ситуация не повторилась.
Так выглядит сгоревший предохранитель.
Замена слюды
В процессе разогревания и приготовления пищи на слюдяную накладку неизбежно попадают капли жира и кусочки еды, из-за чего в камере возникают искры и треск. Магнетрону в этом случае приходится работать с перегрузкой, что приводит к выходу из строя. Листы слюды продаются в магазинах радиотоваров, а вырезать пластину нужного размера сможет каждый. Если нет возможности замены, то временно, после очистки, используется старая пластина, которую устанавливают испорченной стороной внутрь волновода.
Ремонт защитного колпачка
Прогорание колпачка, сопровождаемое шумом и искрением, происходит из-за старости, или вследствие разрушения слюдяной пластины. Поэтому при замене накладки нужно обязательно проверять его состояние. Деталь копеечная и меняется легко. Но можно и отремонтировать, просто развернув колпачок на 180°. В новом положении он прослужит ещё долго.
Проверка высоковольтного диода
Для диагностики этой детали обычный тестер не годится, так как не имеет достаточного диапазона измерения. Проверку можно провести с помощью обыкновенной лампочки, подключив её через проверяемый диод к сети 220 В. Если деталь исправна – лампочка светится не полным накалом. При ярком свечении или его отсутствии диод заменяется.
Проверка конденсаторов
Конденсаторы, в том числе высоковольтный, проверяются путём замера омметром их сопротивления. Если прибор показывает бесконечность – всё в порядке. При показаниях 0 или несколько Ом – деталь заменяется. Если при проверке высоковольтного конденсатора сопротивление составляет 1 МОм, значит, в нём установлен разряжающий резистор и он пригоден к использованию.
Проверка конденсатора.
Диагностика трансформатора
Проверка производится омметром, которым замеряется сопротивление обмоток. У первичной, в зависимости от модели микроволновки, оно должно быть в диапазоне 2 – 4,5 Ом, Сопротивление высоковольтной обмотки составляет от 140 до 350 Ом. Нормой для накальной обмотки является диапазон значений 3,5 – 8 Ом.
Проверка и замена магнетрона
Если неисправность не обнаружена, а микроволновка не греет, приступают к проверке магнетрона. Для этого снимают верхнюю крышку, отсоединяют клеммы с проводами и замеряют сопротивление между выводами.
Если омметр показывает несколько Ом – нить накала целая, при бесконечности – оборвана и магнетрон подлежит замене. Если накал цел, а магнетрон не работает, необходимо проверить исправность проходных конденсаторов, расположенных рядом с его выводами и при необходимости заменить эти конденсаторы.
Чтобы извлечь неисправный магнетрон, придётся снять трансформатор и волновод и открутить 4 болта. Для замены необязательно использовать точно такой же тип, подойдёт любой другой (например, от микроволновки Mystery mmw) со схожими характеристиками по мощности.
Устранение гудения
Сначала определяется источник гудения. Если это трансформатор, то заменяется аналогичным. Исправный вентилятор обычно гудит из-за перегрева системы. Чтобы он замолчал, достаточно переставить печь подальше от стены или очистить лопасти.
Инструкция самостоятельного ремонта микроволновой печи
Отключаем прибор от сети питания и оставьте его на несколько минут. Конденсаторы удерживают напряжение в течение короткого промежутка времени. Нельзя приступать к работе сразу после отключения от сети.
Снимаем боковую крышку печи. В большинстве случаев она закреплена на простых саморезах. Но помните! На некоторых микроволновых печах крышка запломбирована. Если вы сорвете заводскую пломбу, то не сможете воспользоваться гарантией от производителя.
Протираем все детали прибора и удаляем пищевые отходы.
При помощи мультиметра проверяем все участки цепи (чаще всего повреждения незаметны).
Монтируем новую деталь. При этом не забываем о соответствии микросхемам прибора.
Аккуратно прикручиваем крышку.
Тестируем прибор. В случае непонятных шумов или странного поведения микроволновки после ремонта, стоит незамедлительно отнести ее к мастеру.
Важно помнить! Чаще всего, неисправности в электроприборах – это следствие нарушения правил эксплуатации. Перед началом использования прибора прочитайте инструкции от производителя.
Не оставляйте микроволновку работать вхолостую, избегайте попадания пищи на части приборов. Это значительно продлит срок службы прибора, а также позволит вам воспользоваться гарантийным ремонтом микроволновой печи.
Средний срок службы одной микроволновой печи – 5 лет. После истечения этого срока рентабельнее покупать новый прибор, а не ремонтировать старый.
Надеемся наша статья была полезной для вас, и поможет вам провести самостоятельный ремонт вашей СВЧ печи.
Как справиться с серьезными проблемами
Вышедший из строя магнетрон – причина большинства поломок. Для того чтобы выявить неисправность, необходимо провести следующие операции:
- Разобрать прибор. Разборка микроволновки начинается со снятия боковой крышки или полного демонтажа верхнего кожуха. Сделать это несложно. Элементы обшивки крепятся саморезами или болтами, обычно они даже не скрыты. Демонтаж корпуса для доступа к электронным компонентам можно увидеть на видео ниже. Однако если речь идет о микроволновках Панасоник, стоит помнить: на одном из элементов крепежа может находиться пломба, уничтожение которой приводит к прекращению гарантии.
- Снять блок магнетрона. Он крепится четырьмя шурупами и снимается без труда.
- Внимательно осмотреть состояние узла.
Если прогорел или частично разрушен верхний колпачок, микроволна не может образовываться в контролируемом стабильном режиме, что приводит к возникновению аварийной ситуации и срабатыванию защиты. Установка нового элемента (колпачка) относится к стандартным действиям. Если после проведения этой операции сломанный магнетрон так и не заработал – значит, он окончательно вышел из строя или не образовывает достаточной эмиссии.
Полностью привести в порядок блок излучения СВЧ можно следующим образом:
Приобрести новый магнетрон от соответствующей модели микроволновки. Есть разные форматы поставок. В одной комплектации приобретается только магнетрон, а в другой – к нему прилагается волновод.
Установить магнетрон, подходящий по параметрам
Обращайте внимание на четкие геометрические размеры и мощность. К примеру, компания Redmond использует различные стандартизированные серии излучателей, поэтому замена главного, так сказать, нагревательного элемента не составляет труда.
Магнетрон микроволновки
Работа излучателя основана на эмиссии электронов. Это ламповая технология. Поэтому магнетрон постоянно истощается, уменьшается показатель эмиссии, скорость разогрева пищи падает. Продлить жизнь главного элемента печи можно вручную, добавив обмоток в обмотку трансформатора питания, что приведет к росту напряжения на излучателе
Делать это нужно осторожно. Максимальное напряжение, на которое рассчитываются магнетроны, составляет 6.3 вольта, минимальное – 3.15 В
Для микроволновых печей Шарп и Редмонд превышать этот предел нужно с осторожностью, наматывая половину оборота обмотки. Изделия других брендов могут допускать повышение напряжения на магнетроне до 7 Вольт
Посредством такого способа можно не только отремонтировать микроволновку, возвратив ей прежние показатели, но и продлить срок службы системы излучения до 3-х лет.
Ремонт сенсорной панели микроволновой печи
В этой статье мы рассмотрим причины неисправности, а также произведем ремонт мембраны панели своими руками. На примере микроволновой печки Samsung G2739NR.
Если ваша микроволновая печь ведет себя странным образом, включается сама по себе, во время работы увеличивает или уменьшает время подогрева или приготовления продуктов, кнопки не реагируют на нажатие, чаще всего проблема кроется в мембране сенсорной панели управления СВЧ печи.
Клавиатура состоит из двух пленок, на которые нанесены токопроводящие дорожки и контактные площадки.
Причина неисправности, часто в продавленных от физического воздействия мембранах сенсора, которые от малейшей вибрации соприкасаются друг с другом.
Начнем с того что нужно убедиться в том что неисправен именно сенсор а не блок управления или микроконтроллер микроволновки. Для этого необходимо прозвонить мультиметром, плату на предмет вышедших из строя компонентов (это тема для отдельной статьи).
После того как мы убедились в правильности наших предположений, перейдем к ремонту сенсора микроволновой печи. Для этого понадобятся:
- Крестообразная отвертка или пятилучевая отвертка с отверстием внутри (Torx Tamper Resistant).
- Канцелярский нож или ножницы
- Пинцет (необязательно, но он облегчит работу)
- Скотч либо изолента.
- Клей ПВА либо Супер-клей
Внимание!
Перед тем как приступать к самостоятельному ремонту такой техники как микроволновая печь, необходимо помнить, что в ней проходят большие напряжения до 5 тысяч вольт даже в выключенном состоянии (в СВЧ печи есть компоненты, которые накапливают электричество), что конечно же опасно для жизни!!!
Разборка микроволновки
Отключаем печь от сети 220V
Отверткой откручиваем все болты крепящие крышку печи (в некоторых моделях они даже на днище)
Аккуратно отсоединяем шлейф мембраны сенсора от платы управления, клеммы от реле и т.п. (при этом либо запоминаем, либо записываем или фотографируем соединения, чтобы потом вернуть все на свои места)
Откручиваем пластиковую панель от каркаса печи
Откручиваем плату блока управления от пластиковой панели
Аккуратно (поддев ножиком и не повредив шлейф) отклеиваем пленку сенсора от пластика
Расслаиваем пленку с мембранной
Восстановление сенсора
С внутренней стороны мембраны по контуру кнопок необходимо проклеить скотч либо изоленту (главное чтобы материал был не токопроводящий) для того чтобы увеличить расстояние между пленкой и мембраной и исключить несанкционированное замыкание кнопок
После проделанной операции необходимо склеить обе половины и просунув шлейф в щель пластиковой панели аккуратно приклеить пленку на место, если клея недостаточно, то можно промазать места плохого соединения клеем ПВА или “Суперклеем” (в случае использования “суперклея” повторная процедура может повредить пленку)
Прикручиваем назад плату блока управления
Вставляем шлейф в разъем платы
Прикручиваем панель к корпусу микроволновки
Подключаем на свои места клеммы
Одеваем и прикручиваем крышку микроволновой печи
Ставим в микроволновку стакан с водой
Включаем в сеть 220V
Проверяем все кнопки
Если все кнопки работают только после нажатия на них (а не сами по себе), значит, операция по восстановлению работоспособности сенсора прошла успешно и печь можно использовать дальше.
P.S.
Данный способ не гарантирует долговечной работы сенсорной панели управления, так как пленка будет продавливаться дальше, что вызовет неисправность повторно.
Практика говорит о том что такого рода восстановления хватает от двух недель до полугода.
Удачи в ремонте!
Если вы сомневаетесь в своих познаниях электротехники, хотите чтобы ваша микроволновая печь прослужила вам дольше, или просто не хотите заморачиваться с самостоятельным ремонтом, можете воспользоваться услугами наших специалистов которые с удовольствием вам помогут в решении данной проблемы у вас на дому либо в мастерской.
Вызов мастера по ремонту микроволновых печей в Киеве
Что делать, если микроволновка не греет
Действия зависят от того, почему микроволновая печь работает, но не греет. Если это внешние причины (например, перепады напряжения, неисправность розетки), то устранить их предельно просто. В первую очередь нужно отключить микроволновку от сети. Затем нужно отключить другой мощный прибор, если он подсоединен к тому же источнику питания.
Если это невозможно — например, в ту же розетку включен холодильник — то для микроволновой печи нужно подыскать новое место и включить в другую розетку. Тоже нужно проделать, если исправность розетки вызывает подозрения (дым, потрескивание, запах, следы гари на пластмассовом корпусе).
Если микроволновка не греет по причине того, что установлен не тот режим, его следует переключить и заново попробовать разогреть пищу. Если причина связана с дверцей, нужно внимательно осмотреть защелки. Возможно, они сломаны и требуют замены на новые. Если же с защелками все в порядке, достаточно захлопнуть дверцу поплотнее (но не стоит применять силу, иначе можно сломать механизм защелкивания или даже саму дверцу).
Если микроволновка работает, но не греет, причина чаще всего заключается в неисправности деталей. Когда нарушено функционирование СВЧ, причины необходимо выявить как можно скорее во избежание возгорания. Признаки повреждений — шум, гул, треск во время работы, отключение лампы, светильника.
Watch this video on YouTube
Можно провести диагностику самостоятельно. Для этого нужно обесточить печь и дождаться полной разрядки. Затем, изучив инструкцию, надо вскрыть корпус и провести тщательный осмотр деталей. Стоит измерить напряжение с помощью омметра. Если что-то сломалось, необходимо удалить неисправную деталь и поменять на новую.
Иногда печь может самостоятельно включаться и выключаться во время работы. Это нередко свидетельствует о том, что дело в неисправности вентилятора: или сломано реле, или забились отверстия вентиляции. При выходе из строя системы вентиляции требуется обязательно заменить вентилятор на новый. Если этого не сделать, печь начнет перегреваться, пыль будет проникать во внутренности прибора. Возможны засоры, велика вероятность полного выхода прибора из строя, есть большой риск возгорания.
Если после замены поврежденного элемента СВЧ-печь все равно не работает, тогда нужна помощь профессионалов. Без специальных навыков самостоятельно производить сложный ремонт микроволновки небезопасно, это может сделать только мастер.
Холодильник постоянно работает и не отключается — все причины неисправности
Что делать если телефон перестал заряжаться от зарядки — основные причины
Почему мигает светодиодная лампа?
Почему при выключенном выключателе может светиться светодиодная лампа
Почему при включении или во время работы стиральной машины выбивает пробки, УЗО или дифавтомат
Какие микроволновки самые лучшие и надежные — выбор микроволновки
Ремонт микроволновой печи своими руками: основные элементы устройства
При поломке микроволновки можно сразу же отнести ее в сервисный центр, а можно попытаться отремонтировать самостоятельно, сэкономив при этом денежные средства.
Перед тем как приступить к ремонту микроволновой печи, следует изучить ее составляющие
Также при работе необходимо соблюдать все правила безопасности.
Для ремонта микроволновок необходимо знать такие основные элементы:
- Преобразовывающий энергию трансформатор;
- Магнетрон;
- Выпрямитель;
- Предохранитель;
- Вентилятор;
- Конденсатор;
- Блок управления.
Понять, где и что находится довольно просто. Прямо посредине камеры находится магнетрон, а под ним трансформатор. Предохранитель, конденсатор и выпрямитель должны располагаться от него справа. Что касается блока управления, то он часто находится возле панели ввода.
Если поломка заключается в выходе из строя одного из главных элементов, то проще всего будет его заменить. Дело в том, что многие детали печи нельзя отремонтировать, а только купить новые. Особенно это относится к конденсаторам, предохранителям и диодам.
Если же замена реальна, то следует выполнить такие действия:
- Отключить печь от сети;
- Разрядить трансформатор (это займет порядка 5 минут);
- Отсоединить нужную деталь от клемм и достать;
- Поставить на место рабочую деталь.
При замене нужно обращать внимание на соответствие схемы и новой детали. Если новый элемент и схема окажутся несовместимыми, то это может привести к новым поломкам
В случае выхода из строя электроники все же лучше обратиться за помощью к профессионалам, которые проведут качественный ремонт микроволновой печи.
Виды неисправностей микроволновой печи
Наиболее часто в микроволновке могут наблюдаться следующие неисправности:
- Перегорание высоковольтного или сетевого предохранителя
- Неисправность сетевого шнура
- Выход из строя магнетрона
- Неисправность трансформатора
- Выход из строя двигателя вращающейся тарелки
- Прогорание слюдяной прокладки
Далеко не все вышеописанные неисправности приводят к моментальной неработоспособности устройства, но промедление с ремонтом, на первый взгляд, незначительных отклонений в функционировании прибора, может привести к плачевным результатам. Несвоевременный ремонт таких состояний бытовой техники, не только может привести к выходу из строя более дорогих деталей, но и к распространению за пределы рабочей камеры, опасного для здоровья и электронных приборов с микропроцессорным управлением, электромагнитного излучения.
Далее будут описаны признаки наиболее распространённых неисправностей микроволновых печей, а также варианты самостоятельного устранение таких поломок.
