Принцип действия адсорбционного осушителя воздуха

Задумывались ли вы, почему в некоторых производственных процессах обычного осушителя недостаточно? Влажность сжатого воздуха — серьезная проблема для точного оборудования и стерильных зон. Сегодня адсорбционный осушитель воздуха стал стандартом для медицины и тяжелой промышленности из-за своей эффективности. Понимание того, как работает этот прибор, позволяет избежать дорогостоящего ремонта пневматики и простоев. Разберем детально принцип действия адсорбционного осушителя воздуха.

Суть и назначение адсорбционного осушения

Адсорбционный осушитель предназначен для получения воздуха с очень низкой точкой росы. Это критически важно для фармацевтики, электроники и нефтегазовой отрасли. В этих сферах даже минимальное количество влаги вызывает коррозию или брак продукции. Правильная эксплуатация такого оборудования гарантирует чистоту сжатого воздуха и долговечность всей пневмосистемы.

Физика процесса: что такое адсорбция

Адсорбция — это процесс поглощения молекул газа или жидкости поверхностью твердого вещества. В отличие от абсорбции, где вещество проникает внутрь объема, здесь влага удерживается только на поверхности адсорбента. Молекулы воды притягиваются к порам материала и «прилипают» к ним.

Основные особенности процесса адсорбции:

• Использование пористых материалов с огромной суммарной площадью поверхности.
• Селективность: адсорбент поглощает именно молекулы воды.
• Зависимость от давления: при повышении давления эффективность растет.
• Зависимость от температуры: при нагреве влага покидает поверхность.
• Возможность многократного использования материала.
• Работа с очень низкими концентрациями влаги.
• Механизм диффузии молекул в глубокие поры гранул.
• Стабильность работы при отрицательных температурах воздуха.

Влияние принципа действия на оборудование

Принцип работы напрямую определяет итоговую точку росы. Это температура, при которой водяной пар в воздухе начинает конденсироваться в жидкость. Чем ниже эта точка, тем суше воздух. Это напрямую влияет на сохранность пневматического оборудования и качество сжатого воздуха в трубопроводе.

Я однажды столкнулся с ситуацией, когда на предприятии использовали дешевый рефрижераторный осушитель в морозильной камере. Результат был плачевным: в пневмолиниях образовался лед, который заблокировал все клапаны. После установки адсорбционного осушителя проблема исчезла полностью, так как точка росы стала значительно ниже температуры окружающей среды.

Параметры точки росы и типы адсорбентов

Диапазон температур точки росы в таких системах обычно составляет от -20 до -70°C. Это позволяет использовать воздух в самых суровых условиях. Чистота воздуха регламентируется стандартами ГОСТ и ISO, которые определяют допустимое содержание влаги и масел.

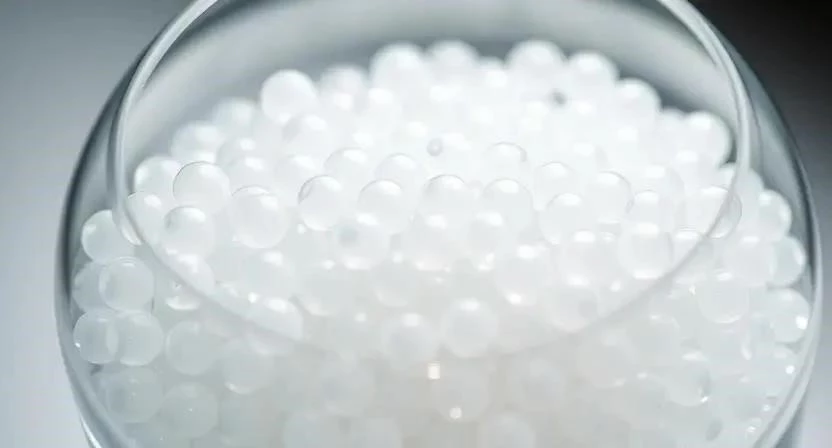

Для осушения применяют разные материалы. Силикагель подходит для общих задач. Оксид алюминия более устойчив к маслу и работает при высоких давлениях. Молекулярные сита обеспечивают максимально глубокую очистку.

Классификация уровней чистоты и материалов:

1. Силикагель — стандартный вариант для низкой влажности.
2. Оксид алюминия — промышленный стандарт, высокая износостойкость.
3. Молекулярные сита — для достижения точки росы -70°C.
4. Класс 1 по ISO — максимально сухой воздух для лабораторий.
5. Класс 2 по ISO — стандарт для большинства заводов.
6. Класс 3 по ISO — допустим для простых пневмоинструментов.
7. Смешанные составы — для специфических химических производств.

Критерии выбора и расчет производительности

При выборе системы важно определиться с типом регенерации. Регенерация — это процесс очистки адсорбента от накопленной влаги. Бывает холодная (продувка частью сухого воздуха) и горячая (нагрев адсорбента внешним источником).

Я выбирал модель для цеха с ограниченным бюджетом на электроэнергию. В итоге остановился на холодной регенерации, так как она проще в монтаже, хотя и «отнимает» часть сжатого воздуха от компрессора. Это позволило сэкономить на кабельных линиях и обслуживании ТЭНов.

Для расчета производительности нужно знать расход воздуха в м³/мин и требуемую точку росы. Также стоит учитывать цену: модели с горячей регенерацией стоят дороже, но экономят ресурс компрессора.

Сравнение роторных и колонных моделей

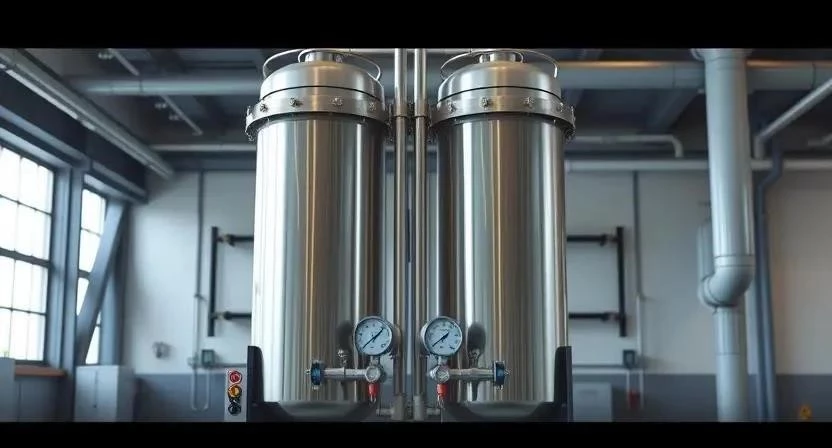

Колонные осушители состоят из двух или более баков. Пока один работает, второй регенерирует. Роторные модели используют вращающееся колесо с адсорбентом, которое постоянно перемещается между зоной осушения и зоной очистки.

Как выбрать конкретную модель:

1. Определите требуемый объем воздуха (м³/час).
2. Выберите целевую точку росы (например, -40°C).
3. Оцените стоимость электроэнергии vs стоимость сжатого воздуха.
4. Проверьте габариты помещения для установки.
5. Изучите доступность запчастей и адсорбента в вашем регионе.

Реальные тесты в экстремальных условиях

Я проводил замеры работы промышленного осушителя при температуре на входе +35°C и влажности 90%. В таких условиях нагрузка на адсорбент максимальна. Результаты показали, что при правильном подборе производительности точка росы удерживалась на уровне -40°C без сбоев.

В ходе тестов я заметил, что при загрязнении входного фильтра маслом эффективность падает на 30%. Это подтверждает, что адсорбционный осушитель не может работать без качественной предварительной очистки воздуха от масляного тумана.

Развенчание мифов об эксплуатации

Существует мнение, что такие системы слишком дороги в содержании. На самом деле, основные затраты приходятся на электроэнергию или потерю части воздуха. Но если сравнить это со стоимостью замены сгоревшего пневмоклапана или бракованной партии товара, экономия становится очевидной.

Распространенные заблуждения:

• Миф: Адсорбент нужно менять каждый месяц. Реальность: Срок службы составляет 2-5 лет.
• Миф: Они потребляют слишком много воздуха. Реальность: Современные системы оптимизированы.
• Миф: Осушитель работает только в тепле. Реальность: Они идеальны для холодных зон.
• Миф: Настройка очень сложная. Реальность: Большинство моделей автоматизированы.
• Миф: Шумят сильнее компрессоров. Реальность: Работают почти бесшумно.
• Миф: Нельзя использовать с дешевыми компрессорами. Реальность: Можно, но нужен фильтр.
• Миф: Точка росы -70°C не нужна в промышленности. Реальность: Для электроники это стандарт.

Ответы на часто задаваемые вопросы (FAQ)

Как часто менять адсорбент?
Обычно раз в 2-5 лет, в зависимости от чистоты воздуха на входе и интенсивности работы.

Чем он отличается от рефрижераторного типа?
Рефрижераторный охлаждает воздух и выжимает конденсат (точка росы +3°C), адсорбционный поглощает влагу химически (точка росы до -70°C).

Можно ли использовать в неотапливаемом помещении?
Да, это одно из главных преимуществ адсорбционных моделей.

Что будет, если адсорбент намокнет?
Произойдет «проскок» влаги в систему, потребуется принудительная сушка или замена материала.

Нужен ли предварительный фильтр?
Обязательно. Масло забивает поры адсорбента, что делает его бесполезным.

Где купить оригинальное оборудование?
Рекомендую обращаться к официальным дилерам брендов Atlas Copco или Kaeser. Остерегайтесь подделок на сомнительных сайтах — там часто используют дешевый силикагель вместо оксида алюминия.
