Cхема индукционной плиты и советы по изготовлению своими руками

Как отремонтировать?

Чтобы своими руками провести ремонт индукционной плиты, необходимо сразу же подготовить инструменты для диагностики, паяльник и устройства для пайки. Как правило, причиной становится либо неправильная эксплуатация, либо заводской брак, либо попадание жидкости внутрь корпуса.

Если плита не включается, то виной может быть неисправность шнура питания или же проблема штепсельной вилки. Ремонт в этих ситуациях проводится следующим образом: плита разбирается, проводится обрезка провода у входа в бытовой прибор, после чего зачищаются жилы из меди. Оценив состояние проводника при помощи мультиметра, необходимо удалить ту часть проводка, которая пока пребывает в корпусе. Наконец, происходит монтаж шнура питания и правильное подключение пары основных жил с заземляющим проводником. Штепсельная вилка также отрезается и меняется на разборное трехконтактное изделие.

Когда причиной поломки является испорченный предохранитель, достаточно будет, разобрав прибор, заменить вышедшую из строя деталь и вернуть индукционную систему в изначальное состояние. Чтобы вернуть в строй модуль управления либо же сенсорную панель, также придется приобрести исправный элемент и провести замену. Разболтанные прижимающие пружины чинятся еще проще – их просто следует подтянуть до того уровня, который требуется, согласно инструкции.

Обрыв проводков, соединяющих катушку и электросеть, удастся ликвидировать, если профессионально спаять их концы. Перегоревшую катушку достаточно будет заменить на новую, но лучше все-таки доверить этот процесс специалисту.

В целом базовый ремонт оборудования проще проводить по определенному алгоритму. Сперва осматривается электрический провод на предмет перегибов, разрывов и потертостей. В случае их наличия кабель просто меняется на новый. Если провод в порядке, то происходит демонтаж варочной поверхности. Открутив монтажные планки, придется приподнять панель и отсоединить провода, после чего ее можно окончательно снимать. Мультиметром оценивается состояние предохранителей и трансформатора. При необходимости детали меняются на новые. Далее осуществляется проверка всех проводов – сперва визуальная, а затем опять же мультиметром. Порванные или поврежденные составляющие меняются на новые.

Как вариант, это могут быть вышедшие из строя электронные комплектующие, микротрещины на печатной плате или же проблемы с вентилятором. Не имея достаточных навыков, стоит обратиться к специалисту, способному справиться с задачей.

Из видео ниже вы узнаете много информации об устройстве плиты и ее ремонте.

Коды ошибок индукционных плит различных производителей

Часто случается так, что индукционная плита выдает ошибку. Чтобы понять, какая именно возникла проблема, необходимо знать, какую неисправность отображает тот или иной код.

Так, ошибка Е3 индукционной плиты означает, что напряжение сети выходит за рамки рабочего диапазона, а ошибка Е0 говорит о неправильной настройке прибора. Однако у разных производителей коды могут означать разные неисправности. Например, код Е0, помимо проблем с настройкой, может означать также отсутствие посуды на конфорке, а код Е3 — проблемы с инвертором.

Рассмотрим коды неисправностей, которые могут выдавать индукционные плиты фирм-изготовителей Электролюкс, Горение, Бош, Миле и Китфорт, с расшифровкой.

Ошибка индукционной плиты Электролюкс может обозначаться одним из следующих кодов:

L — активна «Защита от детей»;
мигающий символ F — на конфорке нет посуды подходящего типа;
E1 — превышена максимально допустимая температура вблизи электроники;
Е3 — невозможно осуществить связь с инвертором;
Е4 — превышена максимальная температура конфорок;
Е5 — ошибка сети;
Е6 — нет связи с силовым блоком.

При возникновении ошибок Е3, Е5 и Е6 необходимо обратиться за помощью к квалифицированному мастеру, чтобы не повредить устройство.

Индукционная плита Электролюкс

Коды неисправностей индукционной плиты Миле:

EF35 — повреждение силовой платы индукции;
U в сопровождении со звуковым сигналом — неправильное подключение конфорок;
Е — перегрев конфорки;
Е (ER) — ошибка электроники.

Индукционная плита Миле

Ошибка индукционной плиты Bosch обозначается кодом:

Е-22 — неисправен сенсор на поверхности плиты присутствует грязь или влага;
Е-25 — повреждена силовая плата Bosch;
ER-26 — недопустимо высокое напряжение.

При появлении на дисплее любого из этих кодов и невозможности осуществить самостоятельный ремонт рекомендуется доставить плиту к специалистам сервисного центра Bosch, чтобы устранить неполадки.

Коды неисправностей моделей производителя Горение:

F1 — короткое замыкание;
F2 — повреждение измерительной цепи;
F6 — невозможно установить связь с силовой платой;
F15 — неисправность температурного датчика;
F16 — источник питания вышел из строя;
F18 — повреждение датчика управления;
F85 — перегрев электронного модуля.

Коды ошибок индукционной плиты Kitfort

Е0 — отсутствие на плите посуды подходящего типа;
Е3 — превышено максимально допустимое напряжение;
Е4 — нехватка напряжения;
Е5 — перегрев поверхности, возможно, на плите стоит пустая посуда.

Инструкция по изготовлению

От перегрева может выйти из строя соединительный разъем индуктора.

Предусмотрена электрическая духовка на 65 литров.

Экспертами было доказано, что на расстоянии 2 см от плиты излучение всегда выше допустимой нормы. Ее особенности — стеклокерамическая поверхность, наличие сенсорного управления, возможность управления мощностью. Универсальная плата генератора переменного тока работает исключительно на высокой частоте.

Whirlpool Опытные домохозяйки отдают предпочтение продукции компании Whirlpool. Аккумуляторы следует объединить в секции по 2 шт. Конфорка не включится, если на плите оказалась сковорода или кастрюля с не магнитным днищем; Автоматическое отключение при снятии посуды; Удерживание заданной температуры на определенном уровне.

Чудеса индукции

По рассказу хозяина плиты стало ясно, что плита во время приготовления пищи просто отключилась и не подавала признаков жизни. Схема индукционной плиты основана на том, что после размещения кастрюли на рабочей поверхности в действие вступают токи, которые и выполняют нагревание. Никакого спама, только полезные идеи!

Во первых выяснилось, что абсолютно не знали, что такое индукционная плита, ошибочно принимая ее за инфракрасную плиту. Возможно лет через 10 вы измените её на более мощную модель и вам понадобится поперечное сечение уже 2,5 мм2. Итоги — плюсы и минусы индукционных плит Индукционная плита — надежный помощник на кухне, который выгодно отличается от классических газовых или электрических печей.

Чтобы не потерять статью, поставь лайк!

Набор механика для изучения принципа работы индукционной плиты. Я про такие штуковины слыхал, но вот лично ни разу не юзал. Нужен такой девайс на кухне вопрос к профессионалам, судя по рекламе готовка на данной плите происходит без выделения лишнего тепла, так как варочная панель не нагревается. Но в однофазной сети этого как правило недостаточно для надежного соединения индукционной варочной панели — применяйте лучше клеммы винтовые. На этом ремонт закончен.

Цвет — сатиновая бронза. Я про такие штуковины слыхал, но вот лично ни разу не юзал. Под стеклокерамической поверхностью плиты индукционная катушка, по которой протекает электрический ток с частотой около 50 кГц.
Ремонт индукционной плиты

Режимы

@imperia-tv.com.ua

Все плиты делятся на два больших вида: с сенсорным и механическим управлением. Каждая модель отличается собственными свойствами и особенностями управления, но общий смысл управления не слишком меняется.

Кнопки «+» и «-» означают прибавить или отнять мощности.
Цифровая шкала позволяет вручную установить значение – справа на увеличение, слева на уменьшение.
Механический регулятор даёт возможность сделать выбор по указанию стрелок.

Плиты из премиального сегмента обладают автоматическими датчиками. Они работают самостоятельно, определяя габариты используемой посуды.

В некоторых плитах существуют дополнительные режимы. К примеру, сохранение определённой температуры приготовленного супа, или медленный подогрев молока. Подробно обо всех преимуществах индукционной плиты написано в инструкции к ней.

Особым достоинством пользуются плиты, обладающие режимом аварийного отключения. Все конфорки моментально отключаются, если на плитку пролилась жидкость.

Виды поломок и способы их устранения

Благодаря высокой надежности электронных комплектующих, элементы управления выходят из строя достаточно редко. Чаще всего потребитель сталкивается с мелкими незначительными неисправностями, которые представлены таким перечнем:

недостаточная мощность нагрева;
одна из конфорок не включается;
пара конфорок не работает;
плита не включается или сама выключается;
панель гудит во время работы и пр.

Эти неисправности иногда могут возникать из-за неправильной эксплуатации электроплиты.

Некорректная эксплуатация

Недостаточная мощность нагрева конфорок может быть при неправильном расположении посуды на варочной поверхности, или когда ее диаметр меньше 70% зоны нагрева. Также спровоцировать проблему может неплотное прилегание дна кастрюли (сковородки или чайника) к поверхности плиты.

Не греет одна или несколько конфорок по причине неправильной последовательности включения. Согласно инструкции по эксплуатации, чтобы включить панель, сначала необходимо с помощью сенсоров выбрать нужную конфорку, а затем выставить требуемый уровень мощности. Кроме того, посуда, устанавливаемая на нагревательный элемент, должна обладать ферромагнитными свойствами.

Индукционная поверхность или плита может шуметь при выставлении чрезмерной мощности нагревателя, если установлена посуда с тонким дном или наоборот — выполненным из нескольких слоев металла, а также из-за маленьких габаритов кухонной утвари, которая поставлена на большую конфорку.

Самопроизвольно отключаются нагреватели по следующим причинам:

если в течение 10 сек. с момента включения пользователем не было произведено ни одного действия на панели управления (выбора варочного места, установки мощности и пр.);
когда конфорки работают непрерывно более 2 часов;
в результате срабатывания таймера, на котором было установлено время выключения.

Перегрев варочной панели может быть вызван ее загрязнением либо наличием влаги.

Технические поломки

Сначала нужно убедиться в том, что появление неисправностей не является результатом грубой ошибки пользователя, которую можно устранить, не прибегая к ремонту. И только потом следует приступать к поиску причин, вызвавших ту или иную неисправность. Необходимо помнить, что перед началом ремонта индукционных плит и варочных поверхностей нужно вынуть вилку сетевого шнура из розетки электропитания.

Во многих случаях неисправности возникают из-за повреждения кабеля сетевого питания. Поэтому любой ремонт начинают с проверки его целостности. Изначально состояние шнура следует проверить визуально, а затем — с помощью мультиметра (тестера). Убедившись в исправности кабеля, можно двигаться дальше — проверить работоспособность предохранителей и состояние контактов в клеммных коробках.

Выявленные дефекты нужно устранить (заменить предохранители, зачистить контакты, поменять детали, которые сломались и т. д.). А решение о дальнейшем продолжении самостоятельного ремонта стоит принимать только после запуска программы самотестирования (самодиагностики) электроплиты или варочной поверхности.

Электрическая поверхность

Для начала поговорим о том, как отремонтировать электрическую варочную поверхность и какие неисправности могут быть у данного варианта плиты. Чаще всего владельцы сталкиваются с ситуацией, когда варочная панель не работает либо не нагревается одна из конфорок при подключении питания.

В этом случае ремонт сводится к тому, что нужно выполнить следующие этапы:

Проверить напряжение в розетке, т.к. возможно вышла из строя именно эта электрическая точка, в результате чего отсутствует питание.
Тщательно просмотреть шнур и вилку на наличие механических повреждений. Иногда на этом ремонт и заканчивается – нужно просто заменить электрическую вилку либо шнур.
Демонтировать варочную поверхность со столешницы, отключив все провода и открутив крепежные планки.
С помощью мультиметра проверить термопредохранитель (на фото ниже) и трансформатор. Если сопротивление отсутствует либо отличается от номинального, нужно заменить элементы цепи на новые.
Проверить все соединения проводов (на блоке управления, переключателях, терморегуляторе, конфорках) и убедиться, что нет банального обрыва цепи. Сначала постарайтесь визуально найти неисправность, а потом уже мультиметром прозвоните все участки цепи согласно схеме.

Зачастую, найти поломку электрической варочной панели своими руками не сложно, если Вы умеете обращаться с мультиметром. При отсутствии данного прибора можно воспользоваться индикаторной отверткой, которая покажет наличие напряжения на определенном участке цепи.

Помимо этого хотелось бы рассказать, почему варочная панель может перестать работать, чтобы Вы знали причину неисправностей и способы ремонта каждой. Итак, среди основных поломок, чаще всего встречаются следующие:

Перегорает плавкий предохранитель в результате скачка напряжения. Замена не представляет ничего сложного, к тому же стоимость предохранитель мизерная. Чтобы защитить технику от такой неисправности рекомендуется установить устройство защиты сети от перенапряжения.
Не работает конфорка (одна либо сразу же несколько). Вероятнее всего произошел обрыв цепи на ТЭНе. Если это проводок отпаялся, ремонт своими руками не будет сложным при наличии паяльника. Если же нагревательный элемент перегорел его нужно заменить на новый. Прозвонили ТЭН, а он целый? Проверьте блок управления, иногда еще обрыв контакта происходит на переключателе, который нужно или отремонтировать, или заменить.
Не работает сенсор. Тут уже дела обстоят посерьезнее, т.к. сенсорную варочную панель сложно будет ремонтировать электрику-новичку. Сначала, как и в предыдущих случаях, прозвоните сенсор. Если же найти банальную причину неисправности не удается, Вам придется либо заменить сенсорную панель, либо сдать в ремонт. Обычно выход из строя данного элемента цепи встречается крайне редко и вызван неправильной эксплуатацией техники. Если Вы обнаружили, что сенсор не включается после мойки, значит, блок управления попросту перегорел от солевого раствора, которым рекомендуют мыть поверхность некоторые горе-советники на форумах.
Не нагревается либо слабо греет. Опять-таки, прозвоните нагревательный элемент, термостат, регулятор температуры. Может возникнуть противоположная ситуация, когда электрическая варочная панель сильно греется и не отключается. В этом случае с вероятностью 95% можно сказать, что причиной перегрева является выход из строя термостата, который не отключает питание при достаточном нагреве конфорок. Ремонт термостата не производится, поэтому его нужно заменить.
Треснула поверхность. Редчайший из случаев, который может произойти со стеклокерамической варочной панелью. Если Вы увидели, что на поверхности образовалась паутина из трещин, и при этом Вы на 100% уверены, что никто из семьи не уронил на нее тяжелую посуду, причины может быть две.

Сразу же рекомендуем просмотреть наглядную видео инструкцию, в которой показывается, как правильно отремонтировать электрическую поверхность:

Если вообще не включается

Если оборудование вообще не включается, сразу проверяйте напряжение. При низком напряжении варочная панель может не включиться. Во избежании таких ситуаций в дальнейшем, желательно установить стабилизатор. Это значительно продлит срок службы техники, так как электроника очень чувствительна к качеству питания, а именно электронику тяжелее всего ремонтировать (и дороже).

При нормальном напряжении ремонт варочной панели продолжим осмотром сетевого шнура. Как ни странно, многие поломки связаны с его повреждением — перетерся, загнулся, передавили, лопнула/оплавилась изоляция и т.п. Сначала шнур осматриваем (отключив от сети), затем прозваниваем на целостность проводов и на пробой изоляции (каждый провод на землю и между собой).

Что делать если варочная панель не включается? Первым делом проверить шнур и контакты

Следующий шаг — проверка контакта в клеммной колодке. Ослабленный или окисленный контакт тоже может стать причиной того, что варочная панель не включается. Что делать в этом случае? Раскрутить контакт, почистить от окислов, снова хорошо затянуть.

Если признаков жизни плита по-прежнему не подает, найдите плавкий предохранитель. Он стоит на входе, перегорает при скачках напряжения — чтобы защитить от повреждений более дорогостоящие детали. Выглядеть он может по-разному, но чаще всего это стеклянная или керамическая трубочка с металлическими колпачками по краям. Некоторые виды плавких предохранителей представлены на фото ниже. Могут быть и такие варианты.

Виды плавких предохранителей

Нашли предохранитель, дальше берем мультиметр и измеряем его сопротивление. Оно должно быть небольшим. Если прибор показывает обрыв (бесконечно большое сопротивление), предохранитель перегорел. Еще один способ — поставить мультиметр в режим прозвонки и прикоснуться щупами к обоим концам предохранителя. Прибор молчит — он перегорел.

Перегоревший предохранитель вытаскиваем, заменяем на аналогичный. Именно на аналогичный — с теми же параметрами (указаны на корпусе). Ставить «жучок» или с меньшей чувствительностью не рекомендуется — при следующем скачке напряжения поломки будут гораздо серьезнее.

Из легких проверок осталась одна — проверить, доходит ли питание от клеммной колодки до блока управления. Может, проводка повредилась или контакт где-то ослаблен/отлетел. Делают это снова при помощи мультиметра. Проверяем провода на целостность (можно — прозвонкой, можно — измерив сопротивление) и наличие пробоя изоляции (на корпус и между собой). Если все параметры в норме, можно включить питание и аккуратно измерить напряжение на входе блока управления. Напряжение в норме, но варочная панель по-прежнему не включается — проблемы в блоке управления. Дальнейший ремонт варочной панели связан с этим блоком.

Варочная поверхность – один из важнейших приборов на кухне, и, как и любая другая техника, подвержены поломкам, но произвести ремонт своими руками достаточно просто . Если неисправность обнаружилась в течение гарантийного срока – вашу плиту отремонтируют бесплатно. Но если поломка произошла спустя несколько лет, можно попробовать отремонтировать варочную панель своими руками, так как обращение к специалистам может стоить немногим дешевле покупки новой плиты.

В этой статье, наши специалисты перечислили все неисправности варочных панелей и поэтапно разобрали процесс ремонта неисправностей своими руками.

Читать также: Как узнать тип цоколя лампочки

Основные неисправности индукционных плит

Поломки индукционных плит можно классифицировать на следующие виды:

недостаточная мощность;
сломалась одна или несколько конфорок;
плита полностью вышла из строя;
варочная панель не включается.

Недостаточная мощность

Чаще всего причиной такой неисправности служит повреждение кабеля питания. Отключите его от розетки и проверьте на предмет наличия дефектов. В случае их обнаружения — замените кабель.

Если диаметр дна посуды не соответствует диаметру конфорки, вполне могут возникнуть проблемы со скоростью нагрева. Следует помнить: индукционная плита очень требовательна к выбору посуды. Проверьте, плотно ли прилегает ваша кастрюля или сковорода к поверхности плиты. В случае разбалтывания прижимающих пружин вполне возможно осуществить ремонт индукционной плиты – необходимо просто подтянуть их до уровня, указанного в инструкции.

Соответствие размера посуды с конфоркой

Сломалась одна или несколько конфорок

Вероятная причина подобной поломки – обрыв проводов, обеспечивающих соединение катушки с электросетью. Если вы владеете навыками пайки, то вам под силу осуществить ремонт своими руками, если нет – доверьте дело профессиональному работнику мастерской. В противном случае вы можете только усугубить поломку, добавив пару нулей к стоимости починки.

Перегорание индукционной катушки – довольно редкий случай, возникающий при эксплуатации индукционных плит. Ремонт в этом случае будет заключаться в простой замене перегоревшей катушки на новую запчасть. Замена представляет собой сложный процесс, который рекомендуется доверить специалистам.

Плита полностью вышла из строя

Наиболее распространенной проблемой, приводящей к полной неспособности варочной поверхности осуществлять свои функции, является поломка термического предохранителя или трансформатора. Для того чтобы произвести диагностику, необходимо выполнить следующие действия.

Проверить источник электропитания на предмет наличия необходимого напряжения.
Убедиться, что силовой кабель и вилка находятся в рабочем состоянии.
Осуществить процесс демонтажа индукционной плиты. Для этого отключите электропровода и открутите панель от всех креплений.
Для проверки трансформатора и предохранителя используется специальный прибор — мультиметр, который производит замер удельного сопротивления определенных участков цепи.
В случае нахождения сопротивления на том участке цепи, на котором его быть не должно, произведите замену соответствующего элемента.

Мультиметр для проверки напряжения

Перед тем, как устанавливать индукционную плиту на исходное место, убедитесь в отсутствии повреждений в соединениях. Проблемными местами, нуждающимися в особом внимании, являются блок управления, терморегулятор и переключатели мощности.

Варочная панель не включается

Чтобы осуществить ремонт индукционных варочных панелей своими руками в этом случае, первым делом, необходимо проверить предохранитель. В случае поломки необходимо заменить его на новый. Причин, по которым предохранитель мог выйти из строя может быть несколько:

предохранитель не справился с нагрузкой;
закоротили транзисторы.

Транзистор индукционной плиты

Для проверки транзисторов на предмет замыкания, выполните следующие действия:

разберите индукционную плиту и отсоедините плату;
осуществите «прозвон» транзисторов и диодного мостика с помощью специального прибора мультиметра;
в случае обнаружения сопротивления на участках цепи произведите замену сломанных элементов;
соберите систему и осуществите повторный «прозвон» цепи.

Во избежание проблем с индукционными панелями, следует соблюдать правила их эксплуатации.

Источник

Основные причины поломок индукционных плит

Наиболее часто в сервисный центр обращаются для ремонта индукционных плит Hansa и Bosch. Основными причинами возникновения их неисправностей являются:

Заводской брак. Такая поломка чаще всего случается в гарантийный период после покупки техники. Ремонт осуществляется по гарантии.
Неправильная эксплуатация кухонного прибора.
Короткое замыкание, вызванное попадание жидкости внутрь корпуса плиты.

Для того чтобы плита функционировала долго, перед применением необходимо ознакомиться с инструкцией по технике безопасности, не допускать попадания жидкости, частичек пищи и пыли внутрь корпуса плиты.

Изготовление своими руками

Силовая схема стандартной индукционной плиты может существенно варьироваться в зависимости от конструктивных особенностей модификации, но чаще всего представлена:

ферритовым тором, который надет на сетевой провод и подавляет синфазные помехи;
стандартным предохранителем;
конденсатором, фильтрующим возникающие в процессе эксплуатации импульсные помехи;
резистором, срабатывающим после выключения сетевого питания;
выпрямителем, рассчитанным на показатели мощности и эффективно защищающим устройство от перенапряжения;
проводным шунтом;
фильтрующей системой на импульсные помехи;
конденсатором, позволяющим вернуть энергию с колебательно-индукторного контура на промежуточную часть с постоянными показателями тока;
резонансным конденсатором, обеспечивающим непрерывный ток после запора транзистора;
индукционным устройством, которое ориентировано на передачу тепла с поверхности на донную часть используемой кухонной посуды;
транзистором, преобразующим постоянный ток в переменные показатели;
резистором на фиксацию транзистора после отключения;
резистором на подавление высокочастотных показателей тока;
выпрямителем на напряжение в электрической сети;
контролером тока, предупреждающим возможное возникновение перегрузки;
контролером напряжения на коллекторе.

В бюджетных моделях присутствуют только основные конструктивные элементы, что отражается на функциональных возможностях такого устройства.

Самостоятельное изготовление простой индукционной плиты предполагает строгое соблюдение всех норм, что сделает эксплуатацию такого прибора полностью безопасной. Значительная сложность в процессе конструирования плиты возникает на стадии подбора качественного материала для создания основания варочной поверхности.

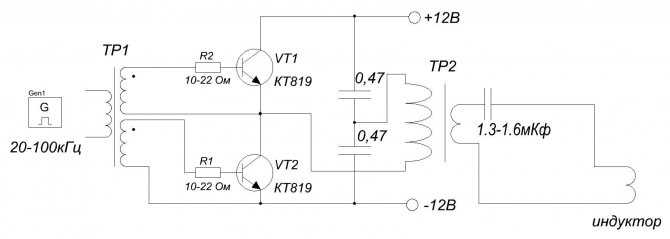

Индукционная плита своими руками – схема

Такой материал обязательно должен отличатся возможностью правильно проводить электромагнитное излучение, не проводить ток и выдерживать высокотемпературный режим.

Бытовое варочное оборудование заводского изготовления, к числу которого относятся и все современные индукционные плиты, выполнено с применением достаточно дорогостоящей керамики.

Именно по этой причине самостоятельное изготовление варочной индукционной плиты в домашних условиях сопряжено с определенными проблемами выбора достойной альтернативы керамической поверхности.
