Убираем старую плиту

Прежде чем приступать к установке нового прибора, надо убрать старый. Как разобрать газовую плиту, которая установлена на кухне? Алгоритм действий довольно прост:

Перекрывается газовый кран на опуске (подводящей трубе) стояка. Проверить, прекратил ли поступать газ в плиту, легко – достаточно попробовать зажечь одну из конфорок.
С опуска газовой трубы откручивается контргайка. Если плита была подсоединена гибким шлангом, то проблем обычно не возникает. А вот в газовых приборах, установленных довольно давно и присоединенных с помощью труб, муфта обычно покрыта краской и выкручивается очень плохо. В этом случае подводку можно обрезать ниже крана, для чего используется болгарка, и выкрутить газовым ключом.
Плита отодвигается от стенки. Используя нужный ключ, выкручивают сгон (соединительный элемент с длинной резьбой) непосредственно у самого прибора.

Бытовой природный газ и правила обращения с ним

То, что горючий газ, смешанный в определенной пропорции с воздухом, взрывоопасен, знают все. Но, как ни странно, до взрыва при работе с газом дело доходит по другой причине.

Безопасности ради в бытовой газ добавляют в ничтожном количестве отдушку – меркаптан. Это чрезвычайно вонючее химическое соединение и по идее, при утечке задолго до того, как концентрация достигнет опасного уровня, невыносимая вонь распространится по всей округе и кто-то да наберет 104. Но если газ идет из открытой трубы, возможна иная ситуация.

Большую часть природного газа составляют насыщенные углеводороды – пропан, бутан. Однако всегда в некотором количестве присутствует и ненасыщенные – этилен, пропилен

Они обладают психотропным действием: ощущения притупляются, и человек перестает обращать внимание на шипение газа и запах отдушки. Возможны также нарушения психики и неадекватные поступки, скажем, попытка прикурить в насыщенной газом атмосфере. Чтобы обезопасить себя и свое жилье при работе с газом, нужно неукоснительно соблюдать следующие требования:

Чтобы обезопасить себя и свое жилье при работе с газом, нужно неукоснительно соблюдать следующие требования:

полностью обесточить квартиру, вывернув пробки или выключив главный автомат;
вынести из квартиры все мобильные устройства с автономным питанием, полностью выключить компьютерный UPS (источник бесперебойного питания);
настежь открыть двери и окна во всем помещении;
перед началом работы перекрыть запорный вентиль на опуске от газового стояка к плите и вынуть вилку электропитания плиты из розетки;
пользоваться только специальными, для газовой арматуры, расходными материалами, комплектующими и инструментом;
заранее приготовить затычку из мокрой тряпки, а под подающую трубу 1/2″ – из старой винной пробки;
любой открытый патрубок тут же затыкать, и только после этого продолжать работу;
работать быстро, уверенно, с полным знанием дела;
после переборки любого соединения подать газ, открыв запорный вентиль, и проверить его мыльным раствором. Малейший пузырек – тут же закрываем вентиль и доводим до полной герметичности;
при появлении шипения или запаха газа по неясной причине – немедленно перекрыть запорный вентиль и по 104 вызвать специалиста аварийной газовой службы.

Тряпка должна быть мокрой для газонепроницаемости. Бытовой газ подается под низким давлением – от 100 до 300 мм. вод. столба (для сравнения: 1 атм = 10,5 м вод. ст.) – и не выдавит влагу из пор тряпки.

Пробку с узкого, обжатого горлышком бутылки, конца, срезают на конус острым ножом и обрабатывают шкуркой. В трубу вставляют туго, слегка поворачивая туда-сюда. Извлекают, если застряла, штопором.

Мыльный раствор на дистиллированной воде можно не приготовлять. Очень хорошо подходит детский наборчик для пускания мыльных пузырей: колечком на палочке от него удобно проверять надежность запорного вентиля. Другой способ – 5-10 капель любого жидкого моющего средства для посуды на стакан воды.

Необходимые инструменты

Замену жиклеров следует доверить специалистам газовой службы, которые обладают необходимыми знаниями и квалификацией и смогут грамотно отрегулировать подачу газа при переводе на другое топливо. Самостоятельно переделывать газовую плиту не рекомендуется.

Если пользователь решился сменить форсунки своими руками, ему потребуются следующие инструменты:

крестовая отвертка;
набор рожковых и накидных ключей.

Как поменять форсунки на газовой плите

Сначала плиту отключают от газа, если она была подключена. После этого действуют по следующему алгоритму:

Снимают верхнюю крышку газовой плиты, открутив винты, чтобы добраться к горелке.
Затем находят фиксатор, сжимают его концы и аккуратно достают. После этого с траверса с горелками извлекают наконечники с форсунками.
Наконечник освобождают из гнезда и снимают с трубки газопровода. Из него извлекают уплотнительное кольцо и надевают на трубку.
Торцовым ключом против часовой стрелки откручивают жиклеры. На их место устанавливают новые.
Осуществляют обратный монтаж. От аккуратности обратной сборки зависит, насколько ровно будет гореть конфорка.

Изменить современные модели газовых плит под другое топливо проще. Для получения доступа к горелке в них снимают только решетки с конфорками. Затем извлекают наконечники и ставят новые форсунки.

Замену жиклеров в духовке проводят следующим образом:

открывают дверцу духовки и нижний отсек устройства;
вытягивают пол духового отсека;
откручивают крепления горелки;
аккуратно, чтобы не сорвать резьбу, выкручивают жиклер (он находится слева в специальном корпусе);
устанавливают новую форсунку и осуществляют обратную сборку.

Если за время эксплуатации жиклер успел прикипеть, откручивают три винта крепления и убирают левую боковую стенку. Ключом на 17 откручивают гайку и отводят трубопровод в сторону. Затем выкручивают два винта, которыми корпус форсунки крепится к стене. Прикипевшую резьбу обрабатывают WD-40 или керосином и откручивают жиклер. На его место устанавливают новый и монтируют духовку в обратной последовательности.

После замены жиклеров плиту подсоединяют к баллону или центральному газоснабжению, используя гибкую подводку. Если технику подключают к газовой магистрали, один конец шланга присоединяют к газовой трубе через сантехнический сгон или штуцер. На резьбу сгона предварительно намывают подмотку по часовой стрелке. В гайку шланга вставляют уплотнительное кольцо. Части соединяют и затягивают с помощью газового ключа. Другой конец гибкой подводки подсоединяют к резьбе выхода плиты, используя при креплении лен или фум-ленту.

Если устройство требуется подключить к баллону, один конец гибкого шланга присоединяют к патрубку плиты через штуцер и закрепляют червячным хомутом. Другой конец крепят к редуктору и также стягивают хомутом. Редуктор подсоединяют к баллону, используя паронитовые прокладки; при этом он должен располагаться горизонтально. Крепеж затягивают с помощью рожкового ключа.

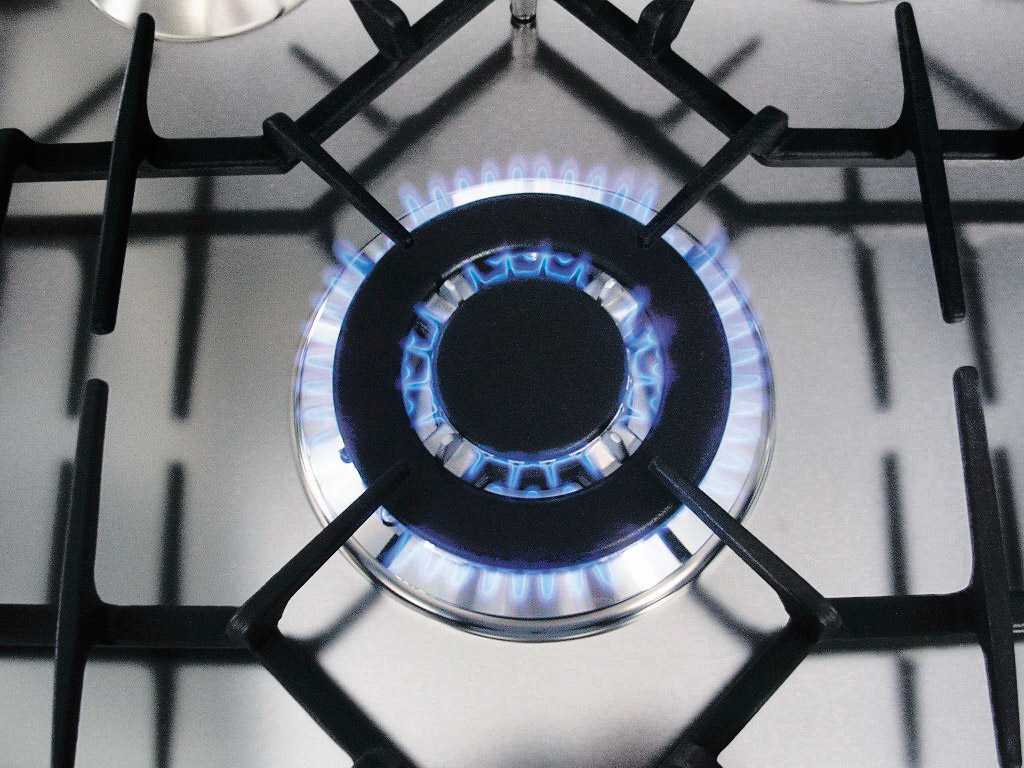

Затем проверяют герметичность подключения. Мыльным раствором промазывают все соединения и пускают газ. Если мыло не пенится, значит, утечек нет. После этого по очереди зажигают газ в горелках. Пламя синего цвета без желтых и красных оттенков свидетельствует о том, что работа сделана правильно.

Как заменить жиклёры самостоятельно

Как правило, форсунки крайне редко выходят из строя, и многие даже не подозревают, что можно их заменить в домашних условиях. Один из случаев обязательной смены форсунок – это смена вида топлива, как указывалось выше. Но необходимость замены жиклёров на газовой плите появляется ещё и в таких случаях:

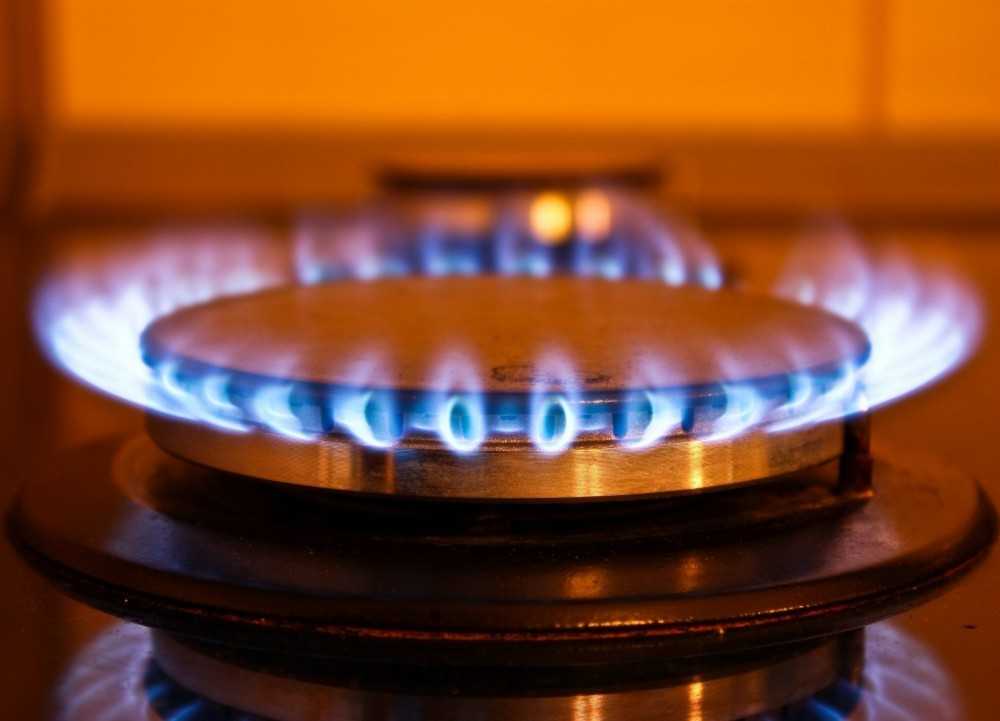

цвет пламени изменился: появляются жёлтые и красные вкрапления вместо привычного голубого цвета;
присутствует копоть или неравномерность горения;
есть шипение, и при этом пламя отделяется от конфорки или гаснет;
при поджигании горелки слышится хлопок.

Если вы самостоятельно собираетесь устранить проблему, то рассмотрим пошагово весь процесс.

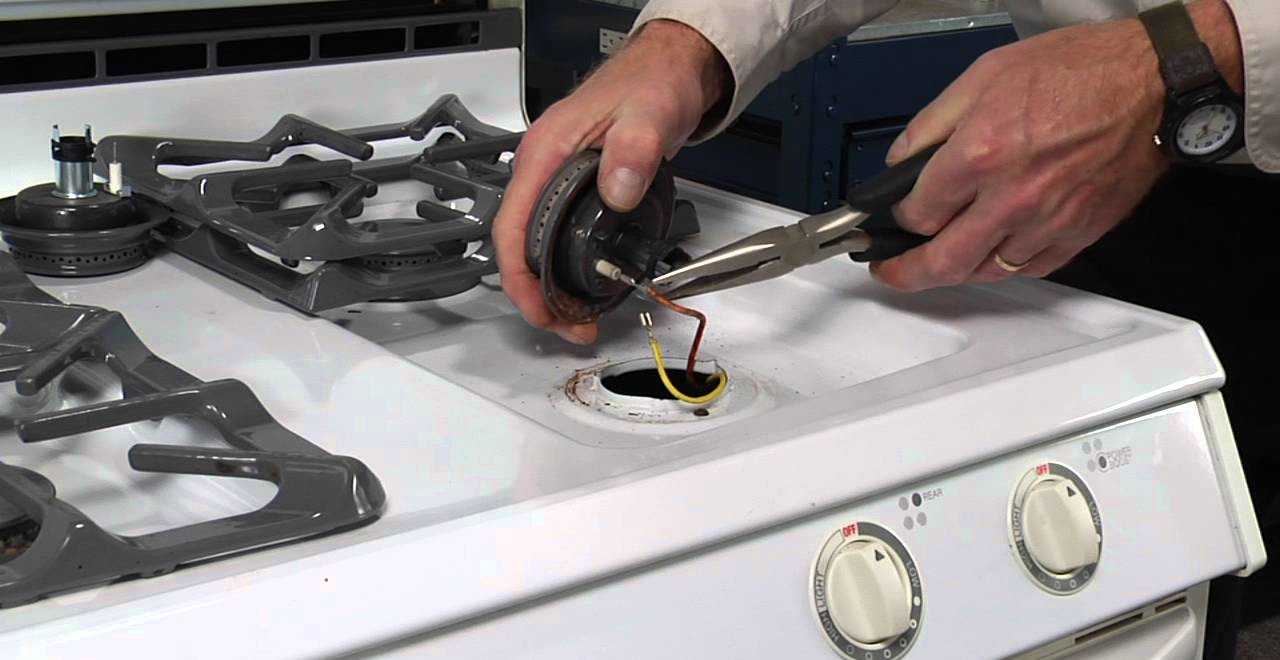

Разбираем горелку

Для начала, конечно, нужно перекрыть поступление газа. И вообще, работа с газовым оборудованием требует особенной аккуратности и соблюдения техники безопасности. После этого снять решётку с варочной поверхности. Сами конфорки снимаются без усилий. Чтобы заменить жиклёры, в некоторых моделях газовых агрегатов потребуется открутить верхнюю панель варочной поверхности. Но чаще прямо под конфоркой видна форсунка.

Если же у вас более старый образец техники, и жиклёр расположен в корпусе, придётся делать разборку. В таком случае нужно развинтить болты по углам варочной панели. Могут быть и другие варианты сборки, где панель придётся поддеть, чтобы отделить от основного корпуса. При этом, конечно, лучше посмотреть в документации, где именно находятся требуемые элементы, и как до них добраться.

Внутреннее строение может выглядеть следующим образом. Пара расположенных параллельно металлических планок – траверс, на которые и крепятся корпуса горелок. Подвод газа к конфорке подобен для всех узлов. В корпусе горелки располагается сам жиклёр, к которому подведена трубка газопровода. Через наконечник топливо подводится к соплу, откуда уже газ поступает к конфорке.

Выкручиваем жиклёр

Чтобы выкрутить жиклёры в газовой плите, понадобится рожковый ключ или трубчатый в зависимости от модели. Следует сказать, что в старых образцах такой техники добраться до форсунки может быть крайне затруднительно, так как она находится в корпусе горелки и вывернуть ключом её будет непросто. Может потребоваться разобрать почти весь агрегат. В таком случае лучше запомнить последовательность действий и подготовить разные небольшие ёмкости для деталей, которые будете вынимать.

Для более современных моделей процесс не должен вызвать затруднения. При замене нужно учитывать размер и резьбу форсунки. В некоторых кухонных устройствах имеются в комплектации жиклёры для перевода на сжиженный газ, и все действия по замене чётко прописаны в инструкции, например, в модели Дарина 1А GM 441 002W. Если в комплекте не предусмотрено наличие таких деталей, лучше обратиться за консультацией к продавцу специализированного магазина. При этом желательно иметь при себе старые сопла или хотя бы замеры диаметра и шага резьбы.

Проверяем канал

Если у вас не было цели поменять сопла для использования другого топлива, а лишь устранить проблему с горением, то вполне возможно, что просто засорилось отверстие. И его прочистка избавит от замены. Можно сделать это любым тонким острым предметом, например, шилом или спицей

Важно, чтобы диаметр предмета не был шире диаметра отверстия. Иначе можно деформировать его, что недопустимо

По этой же причине прочистку нужно выполнять с осторожностью

Замена жиклёра

Как уже отмечалось, в современных моделях добраться до форсунки и заменить её не составляет труда. В более сложной ситуации она находится в корпусе горелки. И чтобы поменять её, придётся вытащить наконечник с жиклёром из корпуса горелки. Для этого потребуется снять фиксатор, который находится непосредственно под корпусом и похож на прищепку. Стоит помнить о том, что при выполнении таких действий не стоит прилагать слишком большие усилия, чтобы не сломать отдельные части.

Собираем горелку

После замены всех форсунок потребуется собрать горелку в обратном порядке. После этого можно переходить с природного газа на подключение баллонного. Но перед этим нужно не забыть сменить форсунку и в духовке.

Горелка готова

После того как горелка собрана, рано переходить к проверке пламени огня. Ниже рассмотрим замену жиклёров духовки в газовой плите своими руками.

Регулировка тупа на газовых встраиваемых духовках гефест

1) Инструкция по выпеканию в плите с терморегулятором

СП ОАО «Брестгазоаппарат» выпускает плиты Гефест с терморегулятором духовки (ТУП-ом), в которых

необходимая температура поддерживается автоматически при любых условиях!

В этих плитах Гефест гарантируется, что например, температура на третьем делении ручки ТУП-а соответствует (160±15)°С, на четвёртом — (180±15)°С

и в этом случае не требуется находить температуру приготовления.

Плита Гефест с терморегулятором (ТУП-ом) духовки

При проведении выпечки в духовке Гефест с ТУП-ом необходимо придерживаться следующих рекомендаций:

1) В духовке Гефест не должно быть никаких посторонних предметов (она должна быть пустой).

2) Решётку установить в центре духовки Гефест (для каркасных плит Гефест шириной 600 мм. — 4 полка считая снизу,

для каркасных плит Гефест шириной 500 мм. и плит 6100 — 3 полка считая снизу).

3) Перед началом выпечки духовку Гефест необходимо прогреть в течение 20 минут на максимуме.

4) Выпекать необходимо на алюминиевом противне .

5) Быстро вставить алюминиевый противень с уложенным на него блюдом в духовку плиты Гефест.

6) Противень должен быть установлен до упора в заднюю стенку духовки Гефест и посередине решётки

(справа и слева от противня должны быть зазоры, желательно одинаковые).

7) Быстро закрыть дверцу духовки Гефест;

Перевести ручку крана духовки Гефест с «max» на деление соответствующее температуре приготовления.

9) Во время выпечки не открывать дверцу духовки Гефест. Наблюдать через смотровое стекло.

В конце выпечки можно приоткрыть дверцу и оценить готовность изделия.

Соответствие температур и положения терморегулятора духовки Гефест указаны в таблице инструкции по эксплуатации

или на панели управления плиты Гефест.

Пирог из дрожжевого теста выпекают при 180-200˚С,

песочное печенье 230-240˚С

слоёное тесто 210-230˚С

пиццу и рыбу -220˚С

ПРИЯТНОГО АППЕТИТА !

2) Инструкция по выпеканию в плите GEFEST без терморегулятора

Информация по правилам проведение выпечки кулинарных изделий в плитах GEFEST.

Плита GEFEST с краном управления духовкой (без терморегулятора)

При проведении выпечки в духовке GEFEST с краном необходимо придерживаться следующих рекомендаций:

1) В духовке GEFEST не должно быть никаких посторонних предметов (она должна быть пустой).

2) Решётку установить в центре духовки (для каркасных плит GEFEST шириной 600 мм. — 4 полка считая снизу,

для каркасных плит GEFEST шириной 500 мм. и плит 6100 — 3 полка считая снизу).

3) Перед началом выпечки духовку GEFEST необходимо прогреть в течение 20 минут на максимуме.

4) Выпекать необходимо на алюминиевом противне.

5) Быстро вставить алюминиевый противень с уложенным на него блюдом в духовку GEFEST.

6) Противень должен быть установлен до упора в заднюю стенку духовки GEFEST и посередине решётки

(справа и слева от противня должны быть зазоры, желательно одинаковые).

7) Быстро закрыть дверцу духовки GEFEST;

Перевести ручку крана духовки GEFEST с «max» на деление соответствующее температуре приготовления*.

9) Во время выпечки не открывать дверцу духовки GEFEST. Наблюдать через смотровое стекло.

В конце выпечки можно приоткрыть дверцу и оценить готовность изделия.

* — В связи с тем, что на плитах GEFEST с краном управления духовкой температура в духовке зависит от

параметров газопроводящей сети (давления, калорийности газа и т. д.), то в одном и том же положении ручки крана

в разных регионах в духовке плиты GEFEST устанавливаются разные температуры.

Для того чтобы определить температуры приготовления в духовке GEFEST применительно к Вашим условиям эксплуатации
можно использовать термоуказатель на панорамном стекле духовки GEFEST.

Определить соответствие температур можно следующим образом:

— духовка GEFEST должна быть пустая;

— установить ручку крана в положение 1 , выждать не менее 40 минут и зафиксировать показания термоуказателя,

который покажет температуру в центре духовки для данного положения ручки управления краном;

— повторить предыдущее, установив ручку крана на другие деления.

Пирог из дрожжевого теста выпекают при 180-200˚С,

песочное печенье 230-240˚С

слоёное тесто 210-230˚С

пиццу и рыбу -220˚С

ВНИМАНИЕ. Необходимо знать, что после того как в духовку GEFEST поместить продукты для приготовления,. термоуказатель уже не показывает реальную температуру в духовке

термоуказатель уже не показывает реальную температуру в духовке.

Поэтому его показания не надо учитывать и ни в коем случае не менять установленное положение ручки крана.

Не мешайте плите готовить!

Источник

Инструкции по замене жиклеров плиты и духовки

Далее рассмотрим подробный инструктаж по замене форсунок на плите, а также духовке.

Инструкция #1 — замена форсунок варочной плиты

Далее о том, что делать и как, чтобы заменить на газовой плите форсунки. Поскольку конструкции газовых плит различаются, рассмотрим несколько наиболее типичных вариантов. В конструкциях новых модификаций доступ к соплам облегчен (достаточно снять конфорки). Интерес представляют иные распространённые модели.

По устройству горелок некоторые модели плит «Гефест» и «Дарина» похожи. Чтобы заменить форсунки варочной части плиты Гефест, выполняют последовательно ряд шагов.

Шаг 1. Снимают решётку с плиты, демонтируют все конфорки.

Шаг 2. Открутив винты крепления, снимают (приподнимают) верхнюю панель. У «Дарины» имеются защёлки, которые освобождаются специальными упорами из комплекта плиты.

Шаг 3. Чтобы освободить горелку, крестовой отверткой вывинчивают два винта, фиксирующие ее конструкцию.

Шаг 4. Используя отвертку с плоским шлицем, снимают фиксатор (изогнутую пластинку) со стороны рукоятки крана, освобождая трубку, подающую газ на горелку. Отводят трубку в сторону.

Шаг 5. Открепляют второй конец трубки от посадочного места, удалив пальцами или с помощью пассатижей (в «Гефесте»)/отвертки (в «Дарине») фиксирующую пластину.

Шаг 6. В плите «Гефест» торец газовой трубки соединяется с форсункой через переходной конус (на трубке под конусом установлено уплотняющее кольцо). Накидывают на шестигранную площадку конуса ключ (на 14), для того, чтобы удерживать и не повредить трубку при откручивании, вторым ключом (на

Шаг 7. Открутив старую форсунку, заменяют её новой, смазав резьбу графитовой смазкой. Заменяют также уплотняющее кольцо, что удобно проделать с помощью спички. Используют для закручивания ключ на 7.

Шаг 8. Собирают весь узел в обратном порядке.

Аналогичную операцию проделывают для остальных горелок варочного стола.

Пользуясь тем, что верхняя часть агрегата вскрыта, производят очистку ее от мусора и грязи. Кроме замены форсунок, в плитах могут заменяться и винты для регулирования малого расхода газа (или малого пламени). Ими регулируется пониженная подача газа, достаточная для того, чтобы при минимальном поступлении газа пламя на горелке не затухало.

Признаки и причины неисправностей

Чтобы иметь возможность правильно диагностировать внезапно возникшую поломку, необходимо представлять себе, как работает духовой шкаф в плите.

Принцип действия духовки

Современные модели газовых духовок зажигаются простым нажатием на кнопку включения специального поджигающего устройства (поджига). Однако возможно и ручное воспламенение газа при помощи спичек — способ, которым до сих пор пользуются владельцы более старых моделей. Процесс осуществляется следующим образом: при нажатии кнопки поджига и поворачивании ручки-регулятора в горелку подается газ, который воспламеняется от искры, формируемой устройством автоматического зажигания. Возле горелки расположена термопара, которая управляет клапаном подачи газа. Кроме того, в духовке предусмотрено наличие блокирующего устройства, которое перекрывает подачу газа в том случае, если огонь тухнет.

Убедившись, что пламя не гаснет, выставляют необходимую температуру и ждут, пока духовка прогреется до заданного значения. После этого можно начинать процесс приготовления пищи.

Признаки неисправности духового шкафа

Признаками, которые могут свидетельствовать о наличии неисправностей духовки, являются:

внезапное прекращение подачи газа на горелки;
увеличенное время приготовления блюд;
перегорание либо усыхание приготавливаемых продуктов;
угасание пламени
ситуации, когда огонь уменьшается самопроизвольно, и пр.

В тех случаях, когда пламя в духовке внезапно погасло, необходимо в первую очередь убедиться в отсутствии утечки газа, которая, как правило, сопровождается сильным специфическим запахом.

Если же утечки газа нет, то можно попробовать устранить выявленные неисправности самостоятельно.

Причины неисправностей

Факторы, провоцирующие некорректную работу духового шкафа, могут быть связаны как с поломкой самого агрегата, так и с другими внешними обстоятельствами. Так, чаще всего выход из строя духовки происходит по причине неисправности таких элементов, как:

термопара;

терморегулятор;

электромагнитный клапан;
элементы системы «газ-контроль»;
керамическая свеча розжига;

термостат;
контакт между термопарой и электромагнитным клапаном и пр.

Сбой в работе любой газовой духовки (Гефест, Hansa и др.) также может быть вызван внешними причинами: перекосом и/или загрязнением горелок, засорением отверстия подачи газа, а также недостатком кислорода из-за слишком плотного прилегания дверцы. Кроме того, неподобающее функционирование духового шкафа может быть связано с недостаточным давлением или отсутствием газа в магистрали.

Правила безопасности и советы

Самостоятельно устанавливать оборудование нужно в соответствии с техникой безопасности. Несоблюдение норм приводит к негативным последствиям. Поэтому предварительно нужно изучить регламент. Полезные советы и правила подключения газовой плиты:

Обеспечение соединения техники и системы подачи газа обеспечивает гибкий шланг

Важно, чтобы он располагался в легкодоступном месте. Нельзя перекрывать доступ к нему

Необходимо проводить плановую замену гибкого шланга.
Газовый рукав создаётся в соответствии с действующей нормативной документацией. Категорически запрещено превышать рекомендованный размер.
Непосредственно соединительный рукав категорически запрещено окрашивать, поскольку это может привести к повреждению поверхности. Именно окраска становится причиной преждевременного растрескивания поверхности рукава.
Шланг напрямую соединяется с краном и техникой. Переходники используются исключительно в ситуациях с нестандартной резьбой. Как уже было отмечено ранее, переходники входят в базовую комплектацию плиты.
Перед началом монтажных работ в обязательном порядке перекрывается подача газа. Для этого необходимо до упора повернуть запорный вентиль на патрубке. Все члены семьи должны знать, что в квартире или доме ведётся работа по замене плиты.
В процессе установки и подключения новой техники необходимо использовать профессиональный инструмент, специальные расходники, комплектующие, предназначенные для взаимодействия с газовой системой.
В процессе подключения открываются патрубки, их необходимо немедленно заткнуть заглушками. В качестве затычки может использоваться обыкновенная мокрая тряпка. Ткань, впитавшая в себя воду, характеризуется отличной газонепроницаемостью.
Чтобы временно закрыть подающую трубу с резьбовым соединением на 1/2”, необходимо воспользоваться пробкой от обычной винной бутылки. Обрежьте её в форме конуса, обработав наждачной бумагой. Затем пробка максимально плотно вкручивается в трубу. Если пробка застрянет в трубном отверстии, используйте штопор, чтобы её извлечь.

Когда работа будет завершена, проверьте герметичность соединения.

Необходимые разрешающие документы

Чтобы поменять оборудование, подключённое к газовой сети, нужно действовать в установленном законом порядке:

Напишите заявление на имя начальника РЭУ горгаза с соответствующей просьбой. Образец заявления можно взять в районном управлении.
Сотрудники газовой службы определят сложность и специфику работы, а потом выпишут счёт, который необходимо оплатить.
По факту завершения установки оборудования специалисты сделают запись в тех. паспорте.

Перед написанием заявления вам предстоит предоставить: паспорт квартиры и документы на новую газовую плиту. По окончании установки вам будет выдан договор на оказание услуг.

Стоимость услуги

Чёткой тарификации монтажа газовой плиты нет. Стоимость рассчитывается специалистами индивидуально. Поэтому сказать, сколько с вас возьмёт условный Мосгаз за установку нового оборудования, крайне проблематично. Ценообразование зависит от региона и сложности работы. В среднем стоимость варьируется в диапазоне 1000-3000 рублей. Оплата взимается с вас только после того, как новая плита будет установлена в квартире.

Учитывайте, что, если вы воспользуетесь услугами магазина или сертифицированной коммерческой организации, сотрудники которой установят плиту с учётом всех норм, вам всё равно придётся вызывать сотрудников горгаза. За их выезд в таком случае придётся заплатить дополнительно.
