Инструмент
Чтобы успешно отремонтировать утюг, давайте подготовим сначала кой-какой самодельный инструмент; много времени это не займет и существенных расходов не потребует:
- 2-4 отжимника для крышек;
- отжимник для скрытых защелок;
- дешевый светодиодный фонарик (именно светодиодный) и лупу;
- полоску замши, пилку для ногтей, спирт;
- или, взамен п. 4 – ластик карандашный, ластик чернильный, кусочек чистой тряпочки, спирт.
Отжимники
Вскрытие верхней крышки утюга столовым ножом
Отжимник для крышек делается из верхнего, самого прочного слоя бамбука размерами и толщиной с палочку от мороженого; один его конец срезается на клин. Крышки на корпусе утюгов часто ставят на защелки без фиксации. В сервисном центре такую крышку сжимают специальными клещами и вынимают. Чтобы снять ее кустарным способом, крышку нужно поддеть: зубья защелок без фиксации скошены с обеих сторон и выходят из пазов неповрежденными. Но вскрывать крышки на тугих защелках столовым ножом или широкой отверткой, как на рис. справа, не надо: сталь оставит на пластике следы. Прочность поверхностного слоя бамбука на изгиб выше, чем у пластиков, а на сдвиг ниже. Поэтому бамбуковый отжимник правильно поддетую крышку снимет, но, возможно, с поверхности помнется сам, не повредив пластик. Если же крышка не поддета неправильно и не поддается, бамбуковый отжимник сломается, не испортив утюга. Действуют бамбуковыми отжимниками попарно, поддевая деталь с 2-х сторон.
Хороший тонкий отжимник для фиксируемых защелок получается из срезанной на клин пластиковой мешалки для кофе, которые выдают кофейные автоматы. Отжимник из мешалки проходит в любую щель и аккуратно отводит усы защелок с фиксацией, не царапая и не ломая ни их, ни детали корпуса.
Фонарик и лупа
Дешевые мини-фонарики на светодиодах дают очень жесткий свет с резкими тенями. В данном случае это достоинство: такой свет глубоко проникает в тонкие щели, и под лупой можно разглядеть, что там держит деталь. Для этого сначала поддевают крышку, которую непонятно как снимать, бамбуковыми отжимниками, подсвечивают и разглядывают, что там держит.
Как управляться с защелками
Лучше всего, конечно, найти схему разборки утюга данной модели, но попробуйте-ка! И типовых схем расположения секретных запоров тоже не ищите: они могут быть разными у одной и той же модели одного и того же изготовителя. Читали в инструкциях: «Производитель оставляет за собой право вносить в конструкцию изменения, не влияющие на работоспособность изделия»? Т.е., при разборке утюга скрытые соединения скорее всего придется искать самому.
Надо сказать, западные фирмы постепенно отходят от принципа: «Сам чинить хочешь? Что ж, ломай и новый покупай!» Но азиаты упорно за него держатся. Напр., если ваш утюг китайский, то носовой крепежный винт (см. далее) скорее всего окажется не под крышкой заливочной горловины, а… под кнопками подачи воды и пара!
Скрытые защелки в кнопках утюга
Подсветим, посмотрим. Видите обведенное зеленым на рис? Так вот, это не защелка, а скользящий шип в пазу. Защелки с другой стороны кнопок. Чтобы кнопки снять и разобрать утюг, нужно:
- Подать кнопку вперед.
- Вставить сзади нее отжимник из мешалки.
- Отжать защелку.
- Не вынимая отжимника, поднять кнопку вверх до упора. Должен быть слышен слабый щелчок зуба защелки, вышедшего из паза.
- Придерживая кнопку, чтобы не упала, вынуть отжимник.
- Продолжая придерживать кнопку, подать ее вперед с наклоном, чтобы скользящий шип вывернулся из паза.
- Проделать то же самое с другой кнопкой.
Фасонный крепеж
Винты в утюгах западных производителей чаще всего или обычные с крестовым шлицем или под шестигранник. Покупать для последних спецотвертку с набором бит для разового ремонта нет смысла: винт с шестигранным шлицем элементарно отворачивается плоской отверткой с тонким жалом подходящей ширины. Ею же можно отворачивать винты со шлицом трилистник, которые очень любят китайцы, (справа на рис.), но без сильного нажима: боковое усилие при этом создается значительное и винт в резьбе может просто заклинить. Если винт сидит туго, его срывают серией мелких рывков, переставляя отвертку в другие пары пазов.
Сложнее всего будет отвернуть винт со шлицом TORXX (справа на рис.): ножницы или пинцет его возьмут, только если винт болтается в резьбе. Удобнее всего винты TORXX отворачивать без спецключа малыми плоскогубцами-утконосами; можно и бокорезами, но тогда на перемычке шлица останутся вмятинки. Винту от них ничего не будет, но опытный мастер, вдруг к нему попадет этот утюг, накинет на ремонт за предыдущий неквалифицированный доступ.
Устройство современного утюга
Современные утюги трехъярусные, типичный состав:
- Ручка, составляющее единое целое с баком.
- Корпус, защищающий бак от раскаленной подошвы.
- Подошва с бойлером, дырочками, выпускающими пар.
Сборки конструктивно едины. Разобрать частями без поломки часто не представляется возможным. Ручка склеена с баком, корпус составляет единую деталь из пластика, метод сварки бойлера и подошвы вообще затрудняемся идентифицировать.
Под корпусом стоит отсек электронных элементов. Термостат, представленный биметаллической пластиной. Рядом виден термопредохранитель, обычно лепят через термостойкую ткань на стенку бака, либо впритык к ТЭНу. Соответственно, настройка элемента может быть, например, 140 градусов или выше. Определяется схемой реализации защиты от перегрева, моделью утюга. Узнать термопредохранитель можно по крепежной скобе, по красноречивым надписям на корпусе, приводящим допустимый ток (опционально), температуру срабатывания.
Термопредохранитель меняйте аналогичным. Чтобы разобрать проводной утюг Braun Freestyle, нужно будет шнур выдвинуть с электронной начинкой назад. Согласно советам, приведенным выше, сначала извлекаем задние шурупы, затем носовой. Наконец, удаляем находящийся в области кнопок парового удара, разбрызгивателя. Шнур, электронная часть держатся пластиковыми зубчиками. Ручка, бак, подошва практически одно целое. Однако в носовой части заметим пару силовых шурупов. Действуйте согласно обстоятельствам.
Конструкция, полагаем, стала базисом беспроводных утюгов. Силовые контакты сделаны разъемными. Можно снимать-ставить подошву с баком, ручкой на место, когда заблагорассудится. Без разборки. Хотя любые беспроводные утюги работают циклами: n секунд тиранит подставку, m секунд утюжит белье, – внутри нет таймеров (сигнальные светодиоды стоят). Работает управляемый биметаллической пластиной. В цепь подошвы включена зеленая лампочка, создан второй контакт верхнего положения для красной. Следуйте указаниям светофора. Зеленый – значит можно. Красный? Пора поставить утюг набраться сил.
Созданы модели с встроенным аккумулятором, понятно, весят побольше. Не каждый может качество назвать достоинством. Зато автономная работа длится дольше. Касается обычных дорогих беспроводных утюгов, цикл составляет нечто вроде 24 – 5. Время глажки впятеро продолжительнее отдыха. Разобрать беспроводной утюг ничуть не сложнее проводного.
Добавим, беспроводные утюги не редкость: Tefal, Philips. Недавно на рынке, появился Panasonic. Настоящая новость, в Америке Тефаль непопулярен. Panasonic похвастается удобной переносной коробкой. Забыли осмотреть продаваемое Россией, за морем японский самый эргономичный утюг средь беспроводных моделей. Выпущен индийский, купить даже на e-bay сложновато.
Кстати, повремените о родине Будды думать слишком плохо. Живет добрая часть населения планеты, большой заработок программным обеспечением.
Надеемся, научили читателей, как разобрать утюг. Привели типичные приемы, применяются повсеместно. Создать универсальную инструкцию невозможно, как перебрать многочисленные модели. Одного производителя отдельные экземпляры могут разительно отличаться от прочего, представленного рынком. Прощаемся, ждем комментариев, смотрите фото, оценивайте, сравнивайте, учитесь разбирать утюги своими руками.
Чем привлекает утюг Bork I500?
Дизайн, удобство и мощность – это первое, что отмечают в своих отзывах довольные покупатели. Опытные домохозяйки высоко оценили функцию «умной» ручки: в домашних хлопотах вполне возможно забыть выключить мощный прибор из сети, а это приводит к повышенным счетам за электроэнергию и износу самого прибора. Если использовать утюг Bork I500 в качестве подарка пожилым или забывчивым людям, функция автоотключения становится ещё более ценной.
Длинный шнур — вроде бы мелочь, но всё равно приятно, да и вес утюга позволяет разглаживать плотные ткани и не слишком утомляет руки. Современное покрытие подошвы NanoGlass очень сложно поцарапать даже металлическими пуговицами и молниями, к тому же оно хорошо скользит по различным типам ткани. Мощность парогенератора также оставляет хорошее впечатление от утюга.
Ремонт
Устранять возможные поломки и производственные недостатки обязаны специализированные сервисные центры, но опытные домашние умельцы сами способны починить любую технику. При таком дизайне корпуса может встать проблема, как разобрать утюг Bork I500, при этом не сломав его деталей? Основные крепёжные узлы описаны далее:
- Первый винт под крестообразную отвёртку спрятан внизу утюга, сзади подошвы. Он удерживает защитную крышку корпуса. Под ней можно осмотреть состояние внутренней проводки.
- Резиновая накладка под самым шнуром питания скрывает 2 крепёжных элемента крышки ручки.
- Далее необходимо аккуратно вынуть поворотный переключатель мощности пара, отвести её до упора и запомнить положение.
- Слегка оттянув узел регулировки пара, можно освободить защёлки кнопок управления паром и вытащить их.
- Под ними скрыт ещё один винт, удерживающий ручку, освободив который, можно осмотреть состояние проводки управляющих элементов.
- Под фронтальным разбрызгивателем находится винт крепления к подошве, ещё 2 находятся снизу у самой подошвы, под открученной в самом начале крышкой.
- Под снятым таким образом резервуаром находятся 3 винта, которые крепят корпус к подошве, один в самом носике и 2 сзади по бокам.
- Чтобы полностью освободить подошву от корпуса, придётся аккуратно сбросить клемму с нагревательного элемента.
Таким образом уже можно добраться почти до всех узлов утюга и выяснить причину поломки.
1 Виды утюгов
1. Простые утюги. Предназначены они для сухой глажки, соответственно, они не увлажняют изделие. Невысокая стоимость товаров этой категории обусловлена наличием минимального количества функций. Прибор располагает лишь регулятором температурного режима, который необходим для изменения температуры нагрева подошвы при глажке разных видов тканей.
2. Утюги с разбрызгивателем и терморегулятором. Несмотря на относительно невысокую стоимость, спрос на данные утюги стремительно падает. Обусловлено это тем, что утюги с разбрызгивателем и терморегулятором не отглаживают толстую или сильно мятую ткань.
3. Дорожные утюги. Это компактные утюги с изначально упрощенными функциями. Данные модели менее мощные, но они незаменимы в командировках и туристических поездках.
4. Паровые утюги. Данные приборы необходимы для влажного и сухого глажения, но они оснащены функцией парообразования. Данная категория товаров самая популярная и наиболее востребованная среди покупателей.
Паровые утюги имеют массу преимуществ:
- многофункциональность;
- удобство в использовании;
- наличие функции отпаривания;
- идеальное глажение изделий из любых тканей;
- высокая степень скольжения;
- наличие на поверхности подошвы специальных желобов для проглаживания ткани под кнопками/пуговицами.
5. Утюги с парогенератором или паровые станции (парогенератор для душевой кабины). Располагают большим резервуаром для воды. За счет мощной подачи пара они заметно дороже паровых моделей. Пользоваться ими в бытовых условиях не целесообразно. Такие модели рекомендуется использовать при больших объемах работы (в ателье, прачечных или салонах).
Несмотря на многообразие вышеописанных типов утюгов, компания Bork производит только паровые утюги и паровые станции.
Сетевой шнур
Выход из строя электрошнура — довольно распространенный вид поломки. При таком повреждении утюг может вообще не включаться или работать урывками, может плохо греться подошва. Шнур может загибаться, завиваться, в места изгиба повреждается изоляция, некоторые провода могут перетереться совсем или частично. Если есть подобные повреждения, шнур лучше заменить вне зависимости от того, в нем причина или нет. Во всяком случае все места с поврежденной изоляцией надо заизолировать.
При любом повреждении начинается любой ремонт утюга с проверки шнура. Чтобы точно определить в нормальном он состоянии или нет, его необходимо прозвонить. Для этого достаточно снять заднюю крышку. Станет доступной клеммная колодка, к которой и подключен шнур. Понадобиться тестер или мультиметр. Ставим его в режим прозвонки, один щуп прижимаем к одному контакту вилки, вторым касаемся одного из проводов на колодке. При прикосновении к «правильному» проводу мультиметр должен издать писк. Это значит, что провод цел.
Проверяем целостность шнура электропитания
Цвет изоляции проводников может быть любым, но желто-зеленый это обязательно заземление (его надо проверять установив щуп на небольшую металлическую пластинку в нижней части вилки). Остальные два соединены со штырями вилки. Вот один из этих двух проводов должен звониться со штырем, к которому вы прижали щуп мультиметра. Ту же операцию повторяем с другим штырем.
Для полной уверенности в исправности шнура его нужно во время прозвонки помять/покрутить. Особенно в тех местах, где есть проблемы с изоляцией. Если писк от таких действий прерывается — шнур лучше заменить. Подлежит замене он и если один или оба штыря «не звонятся». Возможно вам повезет и дальнейший ремонт утюга вам не потребуется.
Термозащита
Термопредохранитель (термичка) срабатывает, если температура подошвы утюга превышает 240 градусов или ток через ТЭН некое заданное значение. Т.е., термопредохранитель взамен негодного нужно подбирать также и по току в зависимости от мощности утюга:
- 2200 Вт – 25 А.
- 1500 Вт – 16 А.
- 1000 Вт – 10 А.
- 600 Вт – 6,3 А.
Избыточность термички по току нужна, т.к. 220 В это действующее (эффективное) значение сетевого напряжения; амплитудное равно 220 В х 1,4 = 308 В. Длительность полупериода частоты 50 Гц 10 мс, а время срабатывания термички 4-5 мс. Вдруг напряжение сети прыгнет до предельно допустимого значения 245 В, термопредохранитель на рабочий ток ТЭНа может сгореть в совершенно исправном утюге.
Термозащитные устройства утюгов
Термопредохранители бывают одноразовыми (поз. 1 на рис.), восстанавливаемыми, поз. 2, и самовосстанавливающимися, поз. 3. Первые сгорают и устанавливаться должны обязательно в диэлектрическом термостойком рукаве (обычно из стеклоткани), иначе весьма вероятен пробой напряжения сети на подошву. В восстанавливаемом термопредохранителе предварительно напряженная биметаллическая пластина «перещелкивается» и размыкает контакты. Для восстановления ее нужно через имеющееся в контакте окошко отжать до обратного щелчка чем-то острым. Самовосстанавливающаяся термозащита вернется в исходное состояние, если утюг отключить от сети и дать ему полностью остыть. Самовосстанавливающиеся термички конструктивно объединяются с терморегулятором (см. ниже) и всегда дополняются токовым предохранителем.
26 thoughts on “ Как разобрать утюг Bork i600 ”
Спасибо! Очень помог в ремонте своего утюга, лопнула трубка в месте подачи воды на нагреватель.
Спасибо, все получилось, утюг реанимирован.
Спасибо огромное, очень помогли! Оплавились форсунки подачи воды.
У меня тоже расплавились. Непонятно, как такое случается, они для чего рассчитывались то. Как вышли из ситуации? Непонятно, какое отверстие должно быть на выходе, обе испорченные.
Спасибо, помогли. Не шел пар, разобрал, продул и все заработало
А вот у меня такая ситуация. В рабочем состоянии жена решила залить воду. Он зарипел, Попыталась отлить излишки воды и опустила ручкой вниз. И теперь он постоянно рипит. Что делать?
Tam odno rele podgorevshee & termo predoxranitely ne meshaloby proverit:-)
Была аналогичная ситуация. Электроника работает, утюг не греет. Заменил один из 2х термопредохранителей расположенных на подошве утюга. Утюг снова работает.
Добрый день! Хотел узнать
Добрый день! Хотел узнать не остались ли запчасти от утюга? Сгорел терморезистор на парогенераторе, не могу найти ((рисунок)на подошве с черными проводами)).
есть утюг BORK i600 на запчасти (вздулась подошва)
Здравствуйте, у меня пищит модуль управления, утюг не греет, в нём ли проблема?
Спасибо автору за инструкцию, помогла при ремонте (сгорел предохранитель от перегрева парогенератора)
У меня утюг греет, но генератор пара не работает, что делать?
Добрый день! Если у кого остались запчасти от Bork 2400w, модель 1600 – куплю. Нужен пульт управления в ручке который, вместе со шлейфом да и блок управления можно. Буду очень благодарен. У дочери проблемы из за этого утюга.
Выкинул сто лет назад…..
У меня не работает парогенератор , в чем может быть дело, подскажите пожалуйста?
Да кто ж его знает-то!)))))))) Разбирать и смотреть в чем же дело… Может быть вода не подается? Кнопка сломалась или трубка забилась…
Спасибо брат! Очень полезно и не навязчиво. Успехов!
Здорово, что кому-то это пригодилось) Удачи)
Здравствуйте. А можно на клема помпы подать 220в проверить работоспособность помпы? Всё работает кроме пара.
Большинство помп на 220 В расчитаны, по-моему борк не исключение, я бы попробовал.
Спасибо. Что то я очкую. Отдал спецам на ремонт.
Отремонтировали за 1000р. Сказали что разобрали и почистили помпу и трубки. А в первой мастерской заявили что надо менять помпу (2500р+доставка) + работа будет около 5000 РУБЛЕЙ!
Источник
Утюг BORK I603
Характеристики BORK I603
| Общие | |
| Тип | утюг |
| Мощность | 2400 Вт |
| Подошва | ANODIUM |
| Парогенератор | есть |
| Постоянная подача пара | есть, с регулировкой, до 60 г/мин |
| Автоматическая регулировка пара | нет |
| Паровой удар | есть, вертикальное отпаривание |
| Функция разбрызгивания | нет |
| Объем | резервуар для воды на 350 мл |
| Безопасность и защита | |
| Автоматическое отключение | есть, в вертикальном положении через 3 мин |
| Система защиты от накипи | есть |
| Противокапельная система | есть |
| Комфорт | |
| Сетевой кабель | шаровое крепление к корпусу |
| Длина шнура | 2.5 м |
| Особенности | |
| Комплектация | мерный стакан |
| Дополнительная информация | функция Touch Intelligent |
| Габариты и вес | |
| Размеры (ШхВхГ) | 13.5x16x32 см |
| Вес | 1.7 кг |
Достоинства и проблемы BORK I603
Достоинства:
- хорошая поверхность.
- постоянная подача пара.
Недостатки:
- цена.
- очень тяжелый.
- очень долго остывает.
Используем правильно
Подключать в розетку утюг Bork I500, фото которого прилагаются, лучше всего в вертикальном положении, в горизонтальном может сработать автоотключение. При включении сразу начнётся набор выбранной согласно режиму температуры. Подсветка меняется с синей на жёлтую, оранжевую и красную по мере достижения более высоких температур. Для наполнения водного резервуара следует выключить прибор из розетки. Регулятор подачи пара отводится в нулевое положение до остановки, после чего можно открыть крышку для воды и установить утюг на подошву. Мерный стакан в комплекте поможет налить нужный объём, при отсутствии такой ёмкости следует ориентироваться по меткам на прозрачном пластике корпуса.
Воду в идеале лучше использовать дистиллированную, за её неимением подойдёт и обычная водопроводная. Остерегайтесь добавления специальных химических веществ против накипи. Во-первых, встроенный фильтр сам справится с примесями, а во-вторых, химические вещества могут повредить металл подошвы и другие детали, соприкасающиеся с паром. После заполнения водного бака нужно закрыть крышку и можно приступить к работе.
Проверка предохранителя
Примерно в том же районе, где находится терморегулятор, установлен термопредохранитель. Он стоит на случай перегрева подошвы утюга — перегорает если утюг разогревается до опасных температур. Обычно на этот предохранитель надета защитная трубка и чаще всего она белого цвета.
Ремонт утюга: предохранитель и его прозвонка
Находите контакты, прозваниваете. В нормальном состоянии предохранитель «звенит», если перегорел — тишина. При желании, можно трубку сдвинуть, прозвонить напрямую — может быть обрыв/перегорание соединительного провода. Если перегорел предохранитель — выпаиваете, ищите аналогичный и устанавливаете его на место.
Исключать термопредохранитель из схемы не стоит — он убережет от пожара в случае проблем с терморегулятором: просто перегорит и утюг не будет работать. И хоть утюг потребует ремонта, ваш дом будет в безопасности.
Как устроен утюг с паром
Но где искать все эти винтики-секретки? Для этого сначала нужно ознакомится с устройством современного утюга с парогенератором (отпаривателем). Общая его схема дана на рис.:
Схема устройства утюга с парогенератором
Систему ударного отпаривания (перегретым паром) ставят лишь в отдельные модели, т.к. она эффективна только в положении терморегулятора, близком к максимуму (три точки). В хороших утюгах с ударным отпариванием ударная помпа блокируется, если регулятор стоит на 1-2 точки. О чем всегда написано в инструкции, как какая, скажите на милость, нормальная домохозяйка читает инструкцию на утюг? Т.е., если парового удара нет, то, возможно, для устранения «неисправности» нужно просто повернуть регулятор температуры.
Модуль позиционной защиты отключает ТЭН, если положение подошвы утюга отличается от горизонтального: поставили торчком, уронили и т.п. Это, пожалуй, единственное электронное нововведение в утюгах. В качественных утюгах позиционная защита – второй по частоте источник поломок (после накипи в отпаривателе, см. в конце), но в домашних условиях чаще всего вполне ремонтопригодный.
Как парят китайцы
Если посмотреть на подошву даже не дешевых китайских утюгов, то окажется, что у многих форсунки капельного увлажнения фиктивные, фейковые. На самом деле при полном нагреве паровой удар получается, если нажать кнопку с паром; в этом же положении терморегулятора от кнопки с капельками идет мягкий пар, а для капельного увлажнения в таком случае нужно нажать обе кнопки сразу.
Первые «шаги»
Правильное и бережное использование обеспечивает долгую и бесперебойную работу бытовой техники, не является исключением и утюг Bork I500. Инструкция по эксплуатации, кроме стандартных правил использования бытовых приборов и предостережений об опасности, содержит рекомендации по первому использованию модели и описание автоотключения. 3 режима остановки нагрева, сопровождающиеся цветовой индикацией, могут спасти любимую сорочку нерадивого пользователя. Для полноты ощущений при использовании парового удара производители советуют сначала выпарить полный водяной бак вхолостую над раковиной, прочистив паровые каналы.
Как разобрать утюг Bork i600
У соседа сломался утюг Bork i600. Надо попробовать и его разобрать, хотя шансов на спасения после “задымления” довольно мало. Ниже фотографии процесса разборки утюга, может быть кому-то это пригодится.
Верхнюю часть слегка приподнял пальцем, хотя надо сначала спереди утюга винт открутить.
Нажимаем с двух сторон на крышку и вытаскиваем ее вперед. Она на небольших защелках.
Винт платки управления.
Винт верхней части ручки.
Винты фиксатора провода питания.
Резиновая заглушка винта нижней части.

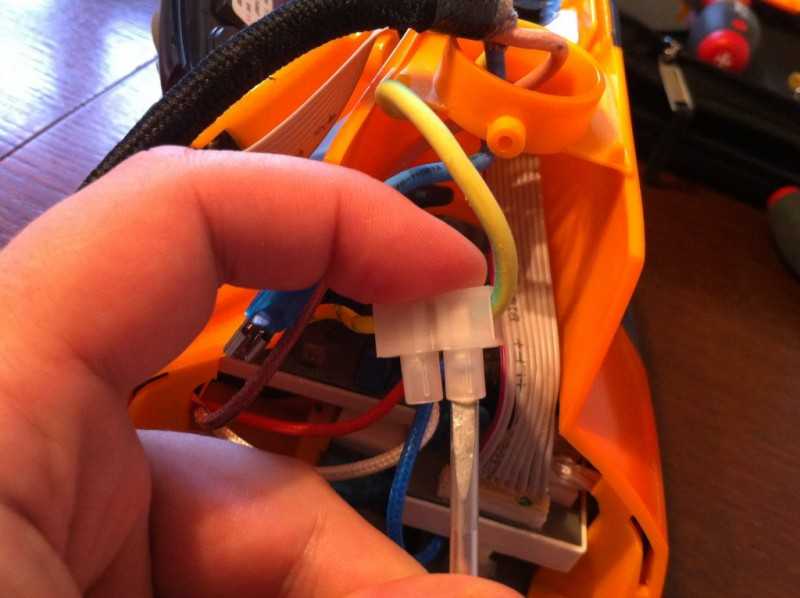

Время отключать провода. Запоминаем, как они были подключены.
Защелки на клеммах препятствуют их случайному отключению.
Шлейф от платы управления на силиконе или клеевом пистолете.
Управляющий модуль.
Разбор нижней части. Поднимаем тройник из держателей.
Снимаем оставшиеся клеммы.
Откручиваем разделитель нижней и верхней части утюга. Три винта: два сзади, один спереди. Но! Не потеряйте держалки, которые с обратной стороны этой крышки!
А вот и подошва.
После всей прочистки, собрал утюг обратно. Электроника работает, но подошва не греется. С учетом того, что сосед сказал, что она “задымилась”, думаю, что сгорел нагревательный элемент. Можно было бы еще померить напряжение на клеммах, подходящих к подошве, но тестер лежал в машине и идти за ним было лень. Утюг был ликвидирован. Удачи вам!
Терморегулятор
Регулятор температуры подошвы – важнейший узел утюга и один из наиболее подверженных поломкам; представляет он собой механическое триггерное устройство, приводимое в действие биметаллической пластиной. Никаких «магнитиков, как в регуляторе холодильника» в терморегуляторе утюга нет. Как и в терморегуляторе холодильника, там тоже механический триггер, только иной конструкции. Принцип его действия прост:
- Деталь с подвижным контактом поджата к неподвижному перекидной пружиной. Контакты замкнуты, ТЭН греется. Степень сжатия пружины регулируется ручкой установки температуры.
- С другой стороны подвижный контакт связан диэлектрическим штоком-толкателем с биметаллической пластиной.
- Биметаллическая пластина, изгибаясь от нагрева, давит через шток на подвижный контакт, пока не пересилит пружину.
- Пружина перебрасывается и размыкает контакты.
- ТЭН выключается, подошва утюга с биметаллической пластиной остывают.
- Биметаллическая пластина выпрямляется. Когда ее давление достаточно ослабнет, пружина перебрасывается обратно и возвращает регулятор в исходное состояние.
ТЭН снова нагревается, цикл повторяется.В старых утюгах и части новых терморегулятор собран по схеме со свободным коромыслом (поз. 1 на рис.):
Схемы устройства терморегуляторов утюгов
Ее недостатки – 2 пары контактов, подверженных пригоранию, и большой гистерезис, т.е. разница температур срабатывания и возврата регулятора. Поэтому в регуляторах со свободным коромыслом всегда есть юстировочный винт под ручкой, который покручивают, если утюг греет слишком сильно (закрутить на 1-2 оборота) или слабо (выкрутить на столько же). Для доступа к калибровочному винту нужно снять ручку регулировки температуры. Она сидит на оси на трении, но удерживается в корпусе лапками с упорами, см. рис. справа. Чтобы снять ручку, ее нужно повернуть на минимум до упора (за первую точку) и потянуть вверх.
Ручка регулировки температуры утюга
Большинство современных утюгов снабжаются унифицированным терморегулятором с двойным подпружиниванием, поз. 2: он срабатывает очень четко и почти никогда не требует подрегулировки в процессе эксплуатации. Слабые его места, во-первых, как и в пред. случае, контакты, см. ниже. Во-вторых – керамический шток (обозначен голубым), который иногда трескается. Длина штока – 8 мм, и новый можно сделать из резистора МЛТ-0,5 Вт, поз. 2а. Выводы резистора обкусывают до длины 1,5-2 мм, краску смывают дихлорэтаном или ПАВ-смывкой, проводящий слой счищают наждачкой. Если сопротивление резистора более 620-680 кОм, его кое-кто ставит вместо штока как есть, краска обгорает без дыма и вони. Однако тогда подошва утюга может неприятно «щипаться» электричеством. И что гораздо хуже, сопротивление резистора с незащищенным проводящим слоем может уменьшиться в несколько раз, а ток утечки через него возрасти до опасного значения.
Как чистить контакты
Чистить подгоревшие контакты регулятора температуры утюга наждачкой, как советуют во многих источниках, не надо: они работают под большим током и после чистки шкуркой быстро опять пригорают. В регуляторах современных утюгов контакты тонкостенные штампованные, и в таком случае прогорают до дыр. Чтобы почистить контакты, нужно пилочку для ногтей обернуть вдоль смоченной спиртом замшей, просунуть между контактами и потереть, пока замша не перестанет сильно пачкаться нагаром. Альтернатива – вырезать из чернильного ластика тонкий клинышек и чистить контакты им. Затем – таким же клинышком из карандашного ластика. Напоследок – обернуть пилочку для ногтей смоченной спиртом ветошью вместо замши и снять ею налипшие частички ластика с контактов.
Описание
По поводу премиума, это, конечно же, слишком, но дизайн утюга на высоте, не поспоришь. Удобная рукоять, плавные линии корпуса и температурная подсветка радуют глаз, а сбалансированный вес не слишком утруждает руку. Сплав алюминия и магния, защищённый снаружи прочным покрытием из анодированного стекла, а также мощный нагревательный элемент — это как раз то, что должно быть в современном утюге. Благодаря такой подошве достигаются быстрый прогрев, снижение веса и высокая устойчивость к царапинам.
Независимый парогенератор позволяет расправлять складки даже на нежном шёлке и акриле, ибо мощность пара не зависит от общего нагрева прибора. К тому же в приборе предусмотрена функция вертикального отпаривания, что, несомненно, порадует домохозяек. «Умный» утюг Bork I500 реагирует на прикосновения: если отпустить ручку, автоматически остановится подача пара, а через 30 секунд утюг вообще выключится и начнёт остывать. Добавьте к этому великолепию трёхметровый сетевой кабель с надёжным шарнирным креплением, и вы получите удобного помощника в быту.
Как выбрать утюг этого бренда
При выборе определенной модели утюга BORK рекомендуется изучить следующие его характеристики:
- Мощность. Современные утюги обладают достаточно высокой мощностью, что приводит к увеличению скорости нагрева подошвы и улучшению качества глажки. Компания BORK выпускает утюги с этим показателем до 2400 Вт.
- Материал подошвы. От этого критерия зависит не только конечный результат самого процесса, но и практичность, прочность утюга.
- Функциональность. Такие современные опции, как «капля-стоп», вертикальное парообразование, самоочистка подошвы, самоотключение, удаленное управление прибором – все это упрощает сам процесс и улучшает конечный результат.
- Эргономичная форма. Утюги BORK обладают не только современным дизайном, но и удобной ручкой, оптимальным весом и эргономичной формой своих моделей.
Утюги Bork
Найдено 10 проблем
Производитель, категория, тег
Проблемы по производителям
Проблемы по категориям
Рейтинг экспертов по утюгам Bork
По моделям 7
Не включается утюг причины более 2 месяцев назад Утюги Bork I600
Добрый день. При включении утюга Bork I600 в розетку, моргают все три индикатора + подаёт звуковой сигнал, но он не включается. В чем.
Не включается подача пара в утюге более 6 месяцев назад Утюги Bork I601
Не срабатывает подача пара в утюге Bork I601, сигнализация на ручке есть, но пара нет, в чём может быть причина и как её устранить?
Из утюга не идёт пар более года назад Утюги Bork I601
Добрый вечер, Всем. Дело обстоит, таким образом, парогенератор в утюге Bork I60 работает, но пар из него не выходит. В чём может быть.
Утюг Bork I601сбрасывает функцию пара более года назад Утюги Bork I601
Здравствуйте. При нагреве пара, на 25 секунде сбрасывает функцию и выключает пар, при этом все функции работают и нагревает как и.
Проблема со соборкой утюга Борк после разборки более года назад Утюги Bork IR NWP 1712
Здравствуйте. Собираю сам утюг Борк 1712 после разборки. Между подошвой и пластиковой панелью стоят белые керамические три.
Утюг bork i601 подаёт пар даже если не держу за сенсорную ручку более года назад Утюги Bork I601
Утюг Bork i601 подаёт пар, даже если я не держу за сенсорную ручку. Утюгу 6 лет. Что делать?
Как разобрать утюг bork ir nwv 3218 более года назад Утюги Bork IR NWV 3218
В Интернете есть пошаговые схемы разборки утюгов Борк 1500, показаны скрытые бинты и защелчки, которые надо раскрыть, чтобы.
утюг bork i500 сам отключается от нагревания во время глажки более года назад Утюги Bork I500
Утюг bork i500 перестаёт нагреваться во время глажения. Что делать?
Редкая деталь на парогенератор более года назад Утюги Bork IS NVP 1024
скажите есть ли в наличии на этот парогенератор такая деталь как резервуар для воды.вот артикулы. is1124aa-98 или is1024aa-56 вроде такие.
Перестал включаться более года назад Утюги Bork I602
Втыкаю в розетку, а он не греется вилка вроде нормальная шнур без повреждений и в чем дело не пойму может вы знаете!
Источник
