Задумывались ли вы, как правильно разместить датчик там, куда рука просто не пролезает? Выбор места для монтажа часто становится проблемой из-за узких ниш, вентиляционных шахт или подвесных потолков. Сегодня разнообразие систем безопасности и умного дома огромно, но сложность установки в ограниченном пространстве остается прежней. В этой статье я расскажу, как установить датчики в труднодоступных местах, чтобы система работала стабильно и долго.
Подготовка к работе в ограниченном пространстве
Прежде чем лезть в узкую нишу, нужно провести тщательную подготовку. Я всегда начинаю с распаковки и проверки работоспособности каждого устройства. Нет ничего хуже, чем закрепить датчик в труднодоступном месте и обнаружить, что он не включается. Проверка занимает 5-10 минут, но экономит часы работы.
Планирование точек крепления — это основа. Я использую схему установки датчиков, чтобы точно знать, где пройдет кабель и где будет находиться сам модуль. Для работы в узких местах обычного набора инструментов недостаточно. Потребуются специализированные приспособления, которые позволяют работать «вслепую» или под углом.
Перечень необходимых инструментов для монтажа
| Инструмент | Назначение | Техническая особенность |
|---|---|---|
| Эндоскоп (USB-камера) | Осмотр скрытых полостей | Гибкий зонд 2-5 метров, разрешение 720p |
| Гибкий удлинитель для шуруповерта | Завинчивание саморезов под углом | Длина 250-500 мм, магнитный наконечник |
| Зеркало для осмотра | Визуальный контроль точки фиксации | Телескопическая ручка, поворотная головка |
| Компактный перфоратор | Сверление отверстий в бетоне/кирпиче | Вес до 2 кг, узкий корпус |
| Монтажный зонд (протяжка) | Прокладка кабеля через перекрытия | Материал: нейлон или сталь, длина 10-20 м |
Базовые методы фиксации и прокладки кабеля
Выбор способа крепления зависит от материала поверхности и доступного пространства. Саморезы обеспечивают максимальную надежность, но требуют сверления. Клей или двухсторонний скотч подходят для легких датчиков на гладких поверхностях, однако я не рекомендую их для датчиков дыма или тяжелых модулей.
Прокладка кабеля в узких местах требует использования кабель-каналов или гофрированных трубок. Это защищает проводку от перетирания и механических повреждений. Если используется беспроводной датчик, важно проверить уровень сигнала в точке установки до окончательной фиксации.
Пошаговый алгоритм базового монтажа:
- Разметка точки установки с помощью лазерного уровня или шаблона.
- Сверление отверстия под дюбель (диаметр обычно 5-6 мм).
- Установка дюбеля в стену или потолок.
- Прокладка кабеля к точке монтажа с использованием протяжки.
- Подключение проводов к клеммам датчика.
- Фиксация корпуса датчика саморезами или зажимами.
- Проверка связи датчика с центральным контроллером.
Техники работы в зонах с ограниченным доступом
Монтаж в вентиляционных шахтах, за подвесными потолками или в глубоких нишах требует особого подхода. Здесь часто приходится использовать гибкие удлинители. Я рекомендую использовать кронштейны с возможностью регулировки угла наклона, чтобы датчик «смотрел» в нужную зону, даже если сам он закреплен сбоку.

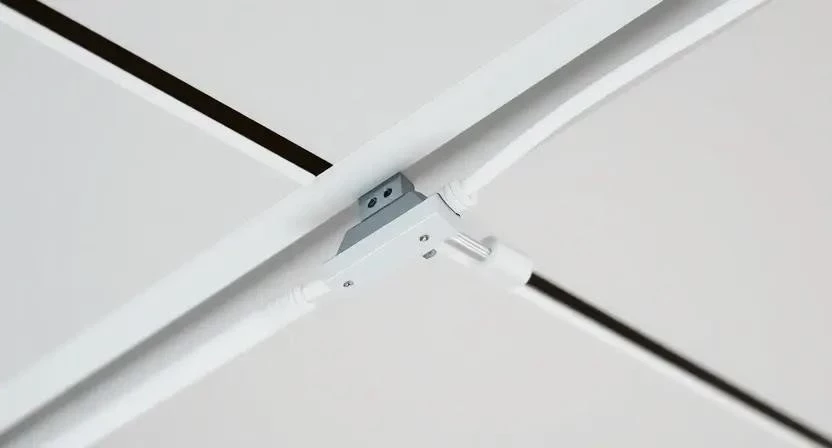

При установке за потолком важно соблюдать технический зазор. Если датчик прижат слишком плотно к перекрытию, может возникнуть проблема с приемом сигнала или перегревом устройства. В таких зонах лучше использовать монтажные короба, которые позволяют легко заменить устройство в будущем.
Возможности современного оборудования для скрытого монтажа:
- Компактные размеры корпуса (от 30х30 мм).
- Повышенная влагозащита (стандарт IP65 и выше) для ниш и шахт.
- Поддержка протоколов Zigbee или Z-Wave для прохождения сквозь стены.
- Наличие встроенных магнитных креплений для быстрой фиксации.
- Работа от энергоэффективных батареек (срок службы до 5 лет).
- Возможность удаленной калибровки чувствительности.
- Индикация состояния через светодиоды с выносным портом.
- Интеграция с системами удаленного мониторинга.
Экспертные лайфхаки по скрытому монтажу

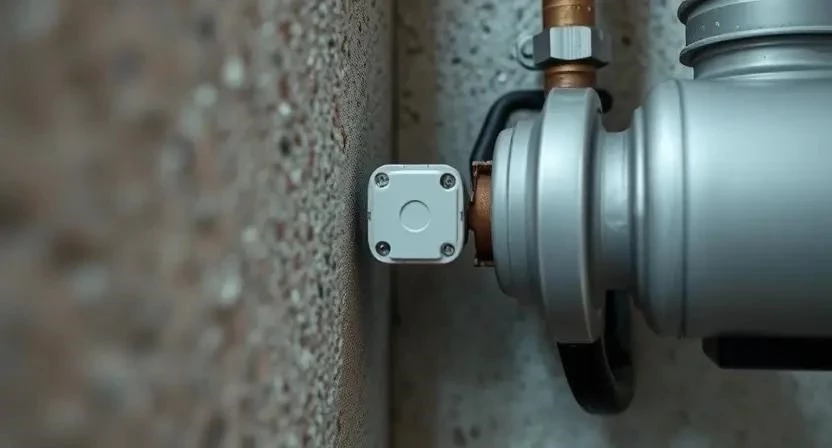

Когда прямой обзор отсутствует, на помощь приходят зеркала и эндоскопы. Эндоскоп — это маленькая камера на гибком кабеле, которая передает изображение на смартфон. Я однажды монтировал датчик протечки в узком пространстве под ванной, где расстояние между трубами было всего 5 см. Без эндоскопа я бы никогда не попал саморезом точно в дюбель.
Для быстрой фиксации в узких зазорах я использую магнитные направляющие. Сначала я закрепляю магнит на стене, затем с помощью него позиционирую датчик. Это исключает ситуацию, когда устройство выскальзывает из рук и падает в недоступное место.
Обход препятствий (балок, труб) лучше всего осуществлять через создание дополнительных технических отверстий в перегородках. Это позволяет сократить длину кабеля и избежать лишних перегибов, которые могут привести к обрыву жилы.
Обслуживание и удаленный контроль
Главная проблема труднодоступных мест — обслуживание. Замена батареек в датчике, который спрятан за гипсокартоном, может превратиться в кошмар. Я всегда стараюсь оставить ревизионный люк или использовать датчики с возможностью удаленного питания по PoE (Power over Ethernet).
Настройка удаленного мониторинга позволяет видеть состояние устройства без физического доступа к нему. Современные системы присылают уведомление, если уровень заряда батареи упал ниже 15% или если датчик перестал выходить на связь.
Советы по обеспечению доступа к оборудованию:
- Установка датчика на съемный кронштейн.
- Размещение батарейного блока в доступном месте с выводом питания к датчику.
- Использование беспроводных моделей с длительным сроком службы (до 7 лет).
- Маркировка всех кабелей для быстрой диагностики.
- Регулярная программная проверка работоспособности (пинг устройства).
Решение частых проблем при монтаже
Помехи сигнала — самая частая проблема в закрытых пространствах. Металлические ниши и армированный бетон работают как экран, блокируя радиоволны. Я столкнулся с тем, что сигнал затухал в стальной нише вентиляции. Решением стала установка внешнего ретранслятора (сигнал-бустера) за пределами металлического короба.
Люфт крепления приводит к ложным срабатываниям, особенно в датчиках движения (PIR-сенсорах). Если датчик вибрирует, он может принять это за движение в зоне обзора. Для устранения люфта я использую силиконовые прокладки или дополнительные фиксирующие стяжки.
Типичные проблемы и способы их устранения
| Проблема | Причина | Способ исправления |
|---|---|---|
| Слабый сигнал связи | Металлические перекрытия | Установка ретранслятора сигнала |
| Ложные срабатывания | Люфт корпуса/вибрация | Жесткая фиксация, использование демпферов |
| Обрыв кабеля | Острые края ниши/перегиб | Использование гофры, скругление углов |
| Быстрый разряд батареи | Низкая температура в нише | Замена батареек на литиевые (Li-FeS2) |
| Загрязнение сенсора | Пыль в вентиляции | Установка защитного колпачка с фильтром |
Факторы, снижающие эффективность датчиков:
- Слишком плотное прилегание к стене (отсутствие обзора).
- Расположение рядом с источниками тепла (для датчиков температуры).
- Перекрытие сенсора строительным мусором или изоляцией.
- Использование дешевых китайских креплений из хрупкого пластика.
- Слишком длинные пролеты кабеля без промежуточных соединений.
- Неправильный угол наклона линзы.
- Отсутствие герметизации в сырых помещениях.
Критические ошибки при установке
Существуют вещи, которые категорически нельзя делать при монтаже. Во-первых, это перегибы проводов под острым углом. Я совершил эту ошибку в начале карьеры: перегнул кабель при установке датчика дыма в узком коробе, и через месяц жила переломилась. Провод должен идти плавно.
Во-вторых, блокировка сенсора. Часто монтажники закрывают часть линзы изолентой или монтажной пеной. Это делает датчик бесполезным. В-третьих, использование ненадлежащего крепежа. Обычный двусторонний скотч в условиях высокой влажности (например, в нише под ванной) отклеится через неделю.
Сравнение типов креплений для труднодоступных зон
| Тип крепления | Плюсы | Минусы | Применимость |
|---|---|---|---|
| Саморезы + дюбели | Максимальная надежность | Нужно сверлить, сложно в узком месте | Потолки, бетонные стены |
| Монтажный клей | Быстрая установка, нет шума | Сложность демонтажа, риск отклеивания | Пластик, керамика, металл |
| Пластиковые стяжки | Дешево, быстро, надежно | Требуется наличие опорных точек | Трубы, кабель-каналы, шахты |
| Магнитные базы | Мгновенная замена датчика | Могут влиять на электронику | Металлические поверхности |
| Зажимы/клипсы | Простой монтаж без инструментов | Средняя надежность фиксации | Легкие конструкции, профили |
FAQ: Ответы на частые вопросы
Какой инструмент лучше всего подходит для работы в узких нишах?
Я рекомендую связку из USB-эндоскопа и гибкого удлинителя для шуруповерта. Это позволяет видеть точку крепления и закручивать саморезы там, где рука не помещается.
Как выбрать тип крепления, если нельзя сверлить стену?
Используйте качественный полимерный клей или специализированные монтажные ленты 3M. Для труб идеально подходят нейлоновые стяжки.
Как проверить калибровку датчика в закрытом пространстве?
Используйте тестовые имитаторы (например, спрей для проверки датчиков дыма или тепловой излучатель для PIR-сенсоров) и следите за реакцией в приложении мониторинга.
Что делать, если сигнал от датчика постоянно пропадает?
Проверьте наличие металлических преград. Если они есть, установите промежуточный ретранслятор сигнала в доступном месте.
Можно ли использовать обычный скотч для фиксации?
Нет, обычный скотч быстро теряет свойства из-за перепадов температуры и влажности. Используйте только специализированные монтажные средства.
Как часто нужно проверять датчики в труднодоступных местах?
Я советую проводить программный тест раз в месяц и физический осмотр (через эндоскоп или люк) раз в полгода.
Влияет ли глубина ниши на работу датчика движения?
Да, если датчик установлен слишком глубоко, зона его обзора будет ограничена краями ниши, что создаст «слепые зоны».
Какое питание лучше выбрать для скрытого монтажа?
Если есть возможность, выбирайте PoE или проводное питание. Если нет — литиевые батарейки с низким саморазрядом.
