Особенности ремонта
Одна из самых частых неисправностей связана с тем, что микроволновка никак не реагирует на открытие дверцы и действия с панелью уравнения. Не реже случается так, что печь не греет, хотя и демонстрирует признаки работоспособности: лампочки горят, стеклянный столик вращается.
Если нет реакции на запуск
Сначала нужно проверить, поступает ли ток на сетевой фильтр. Для этого кожух снимают, а высоковольтный конденсатор принудительно разряжают. Мультиметром проверяют шнур питания. Все провода, идущие от розетки до клемм, должны прозваниваться. Клемма заземления должна прозваниваться на корпус.
Если провод цел, то надо проверить состояние сетевого предохранителя. Его можно найти на плате фильтра. В случае неисправности придется поставить такой же
Важно учитывать, что к сгоранию предохранителя привела более серьезная неисправность — не будет лишним осмотреть микроволновку
При визуальном осмотре лучше пользоваться фонариком и лупой. О проблеме сигнализируют такие факторы:
- пробои и аномальные отверстия в элементах;
- потемнения, похожие на гарь;
- вздутые конденсаторы или деформация других элементов.
Диагностировать неисправность поможет обоняние. Запахи горелой изоляции, вышедших из строя печатных плат или трансформаторного масла довольно яркие, поэтому легко определяются. Если понять, откуда исходит запах, то можно локализовать проблему.
Свет без обогрева
Зачастую к такой ситуации приводят неисправности с высоковольтной цепью или магнетроном. Но перед проверкой этих компонентов надо осмотреть камеру. Нужно убедиться, что нигде нет прожженных отверстий, загрязнений и стертой эмали. Прямоугольную пластину из радиопрозрачного диэлектрика, расположенную слева, надо снять и особо внимательно рассмотреть. Для этого придется промыть его спиртом.
В цепи магнетрона надо проверить предохранительный диод. Если он сгорел, то достаточно просто поставить новый. Деталь должна иметь оригинальные параметры.
Прогоревший колпачок антенны говорит о необходимости замены магнетрона. То же касается и пробоев в корпусе. Если микроволновая печь служила дольше пяти лет, то ремонт может быть нецелесообразен — экономически выгоднее купить новую технику.
Конструкция микроволновки
Одна из важнейших деталей, которые превращают компактную камеру в СВЧ-печь, — магнетрон. Так называют вакуумную лампу, способную воспроизводить сверхвысокочастотные волны. Именно СВЧ-волны разогревают пищу. Электромагнитные волны с частотой 2,45 гигагерц воздействуют на молекулы воды в пище, заставляя их двигаться быстрее и увеличивая трение между ними. От этого пища разогревается изнутри. Тесно связана с принципом работы микроволновой печи схема устройства.
В микроволновке один из самых крупных элементов — металлическая камера, в которую ставят пищу. Дверца оборудована специальным стеклом, которое отражает высокочастотные волны. Для более равномерного разогрева пищи используется вращающаяся платформа. В движение она приводится электрическим моторедуктором.
Схема СВЧ-печи также включает в себя следующие элементы:
- вентиляционные отверстия;
- корпус;
- металлическая камера;
- дверца;
- дверные защелки;
- отверстия воздуховода;
- стеклянная подставка;
- направляющий ролик;
- нагревательный элемент;
- сцепляющая муфта;
- панель управления;
- дисплей.
СВЧ-излучение воспроизводится магнетроном, а в камеру поступает через прямоугольный волновод. При этом устройство нагревается. Для охлаждения в корпусе есть вентилятор, который нагнетает холодный воздух к магнетрону. После нагревания он попадает в камеру с пищей. Излишки воздуха и водяной пар выходят через отверстия. Они тоже оборудованы так, чтобы не выпускать излучение.
Часть моделей из линейного ряда любого ведущего производителя оборудована диссектором. Он устанавливается внутри камеры сверху. Хотя внешне устройство больше похоже на вентилятор, оно необходимо для равномерного прогрева пищи. Это достигается за счет правильного распределения сверхвысокочастотных волн.
Перегорание предохранителя
Это самая распространенная причина поломки. В микроволновке стоит два предохранителя. Первый F1, так называемый сетевой предохранитель стоит на вводе сетевого напряжения 220 вольт в СВЧ печь. Вот он и может перегореть. В этом случае печь перестает включаться и никак не реагирует при нажатии на любые кнопки. Для начала необходимо СВЧ печь продиагностировать: снять крепежные винты с задней стороны и открыть защитную панель. Не забудьте, перед началом ремонтных работ, выдернуть вилку из розетки. Затем необходимо принудительно разрядить конденсатор фильтра. Для этого его выводы замыкаются (т.е. соединяются между собой) при помощи изолированного провода. Обязательно провод надо держать строго за изоляцию. После этого проверьте наличие напряжения на плате сетевого фильтра и проверьте исправность питающих проводов микроволновки.
Если в этой части неисправностей нет, следует провести осмотр диода в выпрямительной цепи блока питания. Чаще всего именно он является причиной перегорания предохранителя при данном типе поломки. Предохранитель в микроволновке следует проверить на обрыв визуально или с помощью омметра, в случае необходимости заменить его на исправный и проанализировать причины перегорания, во избежание повторения аналогичной ситуации, обратив внимания на различные потемнения радиоэлементов, которые свидетельствуют о неисправности в блоках микроволновки.
Второй предохранитель F2 стоит после высоковольтного трансформатора (transformer) в цепи магнетрона и называется высоковольтным. Он «спрятан» в пластиковый корпус в виде трубки и расположен рядом с трансформатором. Данный предохранитель выходит из строя из за выхода из строя высоковольтного диода или конденсатора. Лучше заменять предохранитель на новый заводского изготовления т.к. он откалиброван под нужный ток срабатывания. Ну и надо обязательно заменить деталь, приведшую к сгоранию предохранителя. Ниже смотрите видео о том как в крайнем случае можно самому отремонтировать высоковольтный предохранитель СВЧ печи:
Как разобрать микроволновку в домашних условиях: пошаговая инструкция и практические советы
Каждая модель имеет свои особенности. Если для одного устройства нужна крестообразная отвертка, то для другого она может не подойти.
Сначала отворачивают крепеж с боковых и задней поверхностей техники. Снимают кожух устройства, передвинув его назад и подняв вверх. Демонтируют шнур питания, отсоединив выводы от фильтра.
Затем переходят к снятию передней панели и блока управления. Для этого аккуратно отключают кабель от модуля управления. Извлекают крепеж заземления и пластиковый крепеж, который фиксирует модуль, и достают панель управления. После этого снимают индукционную панель.
Производят демонтаж дверцы. Ее открывают и снимают ограничительную пластину, используя отвертку с плоским шпицем. Все действия совершают аккуратно, чтобы не повредить резиновый уплотнитель. Затем дверку поднимают и снимают. Во время обратной сборки следят, чтобы дверь была установлена параллельно раме, без зазоров. По необходимости проводят ее настройку.
Чтобы извлечь магнетрон, отключают кабели от трансформатора и конденсатора. Выводят крепеж, удерживающий их на раме. Сборку разъединяют до тех пор, пока наконечник не выйдет до конца волновода. После того как магнетрон установят на место, проверяют уровень излучения. Он должен быть не выше 5 мВт/см².
Затем извлекают фильтр помехоподавления, отсоединив от него силовые жгуты и удалив крепеж, который фиксирует провод заземления к задней стене. Нажимают на две пластиковые защелки и достают его. После этого отключают силовые жгуты от емкости, выкручивают винт, фиксируют заземляющий провод высоковольтного диода. На следующем этапе отцепляют жгуты от реле тока и вентилятора. Удаляют крепления и снимают вентилятор.
Если требуется достать лампу подсветки, от нее отсоединяют провода и снимают крепеж, фиксирующий воздуховод к магнетрону. Нажав защелки воздуховода, извлекают панель индикации.
Сборку техники проводят в обратной последовательности. Чтобы упростить процесс, разбор устройства лучше записывать на камеру или фотографировать. Собирая СВЧ-печь, действуют очень аккуратно, чтобы не повредить ее и не привести к утечке СВЧ-радиации.
Разбор дверцы микроволновки
Случается, что сбои в работе микроволновки происходят из-за дверцы. Независимо от модели конструкции имеют много общих моментов. Дверцы обладают слоеной структурой, в состав которой входит несущий (металлический), защитный и внешний (декоративный) слой. Они отличаются друг от друга количеством слоев, материалом изготовления и способом крепления.
Рассмотрим, как разобрать дверцу микроволновки:
- Сначала подготавливают инструменты: нож и 2 отвертки с широким плоским лезвием.
- Процесс начинают с отсоединения рамки уплотнителя.
- Затем отделяют внешнюю рамку, которая зафиксирована винтами или защелками.
- Если дверцу требовалось очистить от загрязнений, на этом процесс разбора закончен.
- На следующем этапе аккуратно, чтобы не разбить, отделяют стекло от пластиковой отделки.
- Когда необходимо, с внутренней стороны дверцы снимают пленку, которая закреплена на металлическом основании.
Что нужно запомнить
- В первую очередь проверьте, правильная ли посуда используется. Любые металлические элементы недопустимы, даже если это узоры на тарелке.
- Осмотрите слюду. Если она жирная, но не прогоревшая — помойте поверхность. Если уже прогорела — замените ее.
- Если проблемы с магнетроном — снимите его. Осмотрите колпачок, если он поврежден — замените обязательно.
Микроволновая печь, вне зависимости от марки производителя, года выпуска — практически одинаковое. Соответственно запасные части взаимозаменямы. Главное правильно сделать диагностику поломки.
Приведенная таблица поможет в этом:
Устройство СВЧ печи:
Микроволновка состоит из довольно простых частей:
- камера нагрева пищи
- магнетрон
- волновод
- трансформатор
- блок управления
Камера и магнетрон соединяются между собой при помощи волновода. Помимо этого также в печи установлен трансформатор и его обмотка. Принцип работы следующий: при включении микроволновой печи в сеть, напряжение поступает на первичную обмотку трансформатора. Вместе с этим энергия также подводится к вторичной обмотке, отвечающей за нагревание катода. Обе обмотки очень хорошо изолированы. В микроволновой печи обычно все соединено последовательно. Начнем с цепи питания магнетрона
После снятия крышки, обратите внимание на трансформатор, рядом большой конденсатор и диод. Это схема формирования высокого напряжения для питания магнетрона
Ни в коем случае не суйте туда руки или отвертку. Мы полагаем, что конденсатор потихоньку разрядится, и если вилка извлечена из розетки, то удар током маловероятен.
Принципиальная электрическая схема СВЧ печи
типовая электрическая схема СВЧ печи
На первичную обмотку трансформатора поступает напряжение 220 В. Обычно она расположена снизу и намотана медным проводом, который может показаться оголенным. На самом деле он покрыт прозрачной изоляцией. Катушка эта расположена под вторичными обмотками. Вторичных обмоток две. Одна из них в буквальном смысле представляет собой несколько витков обычного провода, который не очень аккуратно намотан рядом с первичной. Это подогрев катода. Здесь 6,3 В переменного напряжения, которые помогают электронам покинуть поверхность. А вот выше в хорошей, добротной изоляции располагается высоковольтная обмотка. Здесь примерно 2 кВ, которые идут на выход. На выходе стоит конденсатор, который зашунтирован диодом. Получается, что отрицательная полуволна проходит на катод, а положительная заряжает емкость. На следующем полупериоде электрод уже окажется под удвоенным напряжением: снимаемым с трансформатора и разрядом конденсатора. В результате получается что-то порядка 4 кВ. Этого хватает, чтобы начать генерацию.
Устранение неисправностей
Отремонтировать СВЧ печь своими руками лучше с помощью функциональной схемы. Она универсальна для всех печей и достаточно подробно отражает все элементы. Ремонт микроволновки lg своими руками можно производить в соответствии с нижеприведёнными рекомендациями.
Замена предохранителей

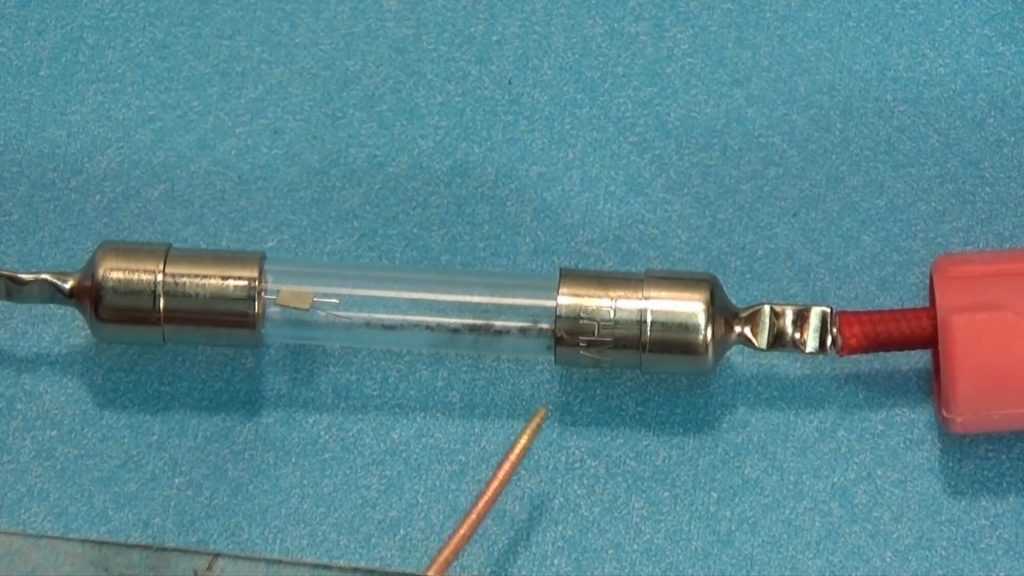

Микроволновые печи оснащены 2 предохранителями. Первый в стеклянном корпусе установлен на вводе напряжения от розетки. Целостность проверяется визуально или омметром. Второй, высоковольтный, в трубчатом корпусе из пластика – размещён возле трансформатора. Сгорает при выходе из строя диода или конденсатора в высоковольтной цепи магнетрона. Не следует заменять их “жучками”, так как это может привести к возгоранию. Перед установкой новых предохранителей полезно провести анализ причин приведших к перегоранию, чтобы ситуация не повторилась.
Замена слюды
В процессе разогревания и приготовления пищи на слюдяную накладку неизбежно попадают капли жира и кусочки еды, из-за чего в камере возникают искры и треск. Магнетрону в этом случае приходится работать с перегрузкой, что приводит к выходу из строя. Листы слюды продаются в магазинах радиотоваров, а вырезать пластину нужного размера сможет каждый. Если нет возможности замены, то временно, после очистки, используется старая пластина, которую устанавливают испорченной стороной внутрь волновода.
Ремонт защитного колпачка
Прогорание колпачка, сопровождаемое шумом и искрением, происходит из-за старости, или вследствие разрушения слюдяной пластины. Поэтому при замене накладки нужно обязательно проверять его состояние. Деталь копеечная и меняется легко. Но можно и отремонтировать, просто развернув колпачок на 180°. В новом положении он прослужит ещё долго.
Проверка высоковольтного диода
Для диагностики этой детали обычный тестер не годится, так как не имеет достаточного диапазона измерения. Проверку можно провести с помощью обыкновенной лампочки, подключив её через проверяемый диод к сети 220 В. Если деталь исправна – лампочка светится не полным накалом. При ярком свечении или его отсутствии диод заменяется.

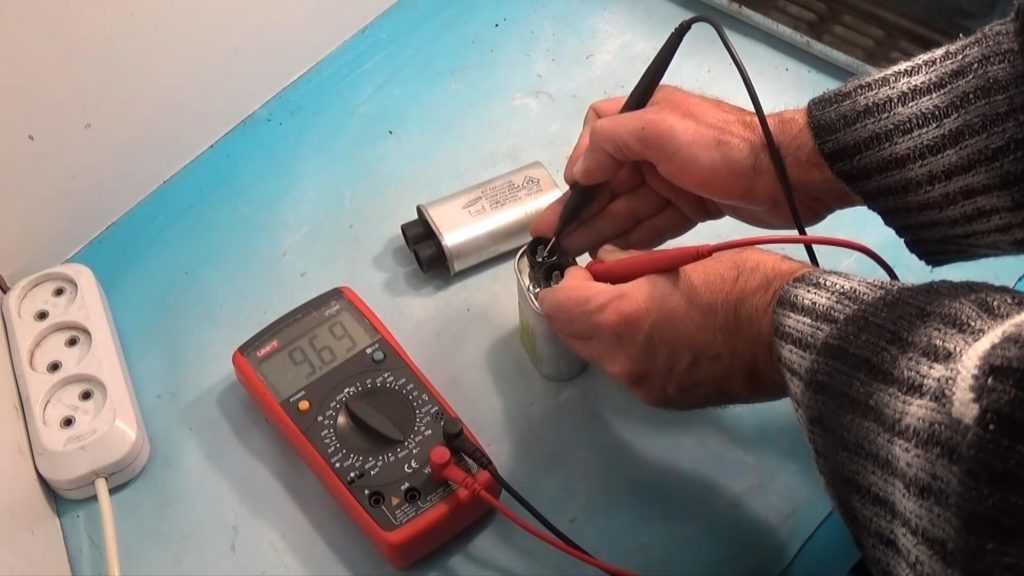

Проверка конденсаторов
Конденсаторы, в том числе высоковольтный, проверяются путём замера омметром их сопротивления. Если прибор показывает бесконечность – всё в порядке. При показаниях 0 или несколько Ом – деталь заменяется. Если при проверке высоковольтного конденсатора сопротивление составляет 1 МОм, значит, в нём установлен разряжающий резистор и он пригоден к использованию.
Диагностика трансформатора
Проверка производится омметром, которым замеряется сопротивление обмоток. У первичной, в зависимости от модели микроволновки, оно должно быть в диапазоне 2 – 4,5 Ом, Сопротивление высоковольтной обмотки составляет от 140 до 350 Ом. Нормой для накальной обмотки является диапазон значений 3,5 – 8 Ом.
Проверка и замена магнетрона
Если неисправность не обнаружена, а микроволновка не греет, приступают к проверке магнетрона. Для этого снимают верхнюю крышку, отсоединяют клеммы с проводами и замеряют сопротивление между выводами.
Если омметр показывает несколько Ом – нить накала целая, при бесконечности – оборвана и магнетрон подлежит замене. Если накал цел, а магнетрон не работает, необходимо проверить исправность проходных конденсаторов, расположенных рядом с его выводами и при необходимости заменить эти конденсаторы.
Чтобы извлечь неисправный магнетрон, придётся снять трансформатор и волновод и открутить 4 болта. Для замены необязательно использовать точно такой же тип, подойдёт любой другой (например, от микроволновки Mystery mmw) со схожими характеристиками по мощности.
Устранение гудения
Сначала определяется источник гудения. Если это трансформатор, то заменяется аналогичным. Исправный вентилятор обычно гудит из-за перегрева системы. Чтобы он замолчал, достаточно переставить печь подальше от стены или очистить лопасти.
Восстановление вращения поддона
Для определения причины неисправности снимают поддон. Если муфта, соединяющая его с валом двигателя, не свёрнута – проверяется провод, идущий от мотора. Возможно, он отсоединен или засорен контакт, который нужно почистить и закрепить на прежнем месте.
Приведённые методы позволят сделать ремонт микроволновок Whirlpool, ремонт микроволновок Panasonic, Samsung, или других печей. Но если что-то не понятно – следует посмотреть обучающее видео по ремонту. Видео учит по принципу – посмотри и отремонтируй.
На видео советы по ремонту в домашних условиях микроволновок Whirlpool:
