Микроволновка: самостоятельный ремонт

Ремонт микроволновки при более серьезных поломках

В более серьезных случаях лучше все же обратиться за помощью к специалистам, так как самостоятельный ремонт может привести не только к полной неисправности техники, но и более серьезным проблемам (поломка проводки и т.д.) Если же на прибор имеется гарантия, то обязательно обратитесь в сервисный центр. Если ремонт будет гарантийным, то вам абсолютно бесплатно починят микроволновку, а в случае негарантийного ремонта придется заплатить за новые детали. Обычно негарантийные поломки вызваны неправильной эксплуатацией приборов.

Если перегорел предохранитель

Это частая проблема, которую можно решить самостоятельно. Для этого необходимо открутить заднюю крышку печи. Если все же предохранитель (один или несколько) перегорел, то их сразу можно заметить, так как они выделяются из общей массы деталей. Обычно они приобретают почерневший или вздувшийся внешний вид.

В случае нормального внешнего вида, необходимо проверить сопротивление, а при повреждении деталей, следует заменить их на новые. Это поможет привести микроволновку в работающее состояние.

Поломка умножителя

Проведите проверку исправности конденсатора умножителя, с этой целью можно использовать омметр:

• в случае небольшого сопротивления прибор исправен;
• если стрелка остается неподвижной, то это говорит о том, что контакта нет;
• небольшие отклонения свидетельствуют о допустимой работе конденсатора.

Поломка данной детали нередко провоцирует неправильную работу микроволновой печи, когда она работает, но не греет.

Проведите проверку и самого диода. В данном случае проще и дешевле заменить поломанную деталь на новую, нежели чинить ее.

Неисправность магнетрона или же электромагнитной лампы

Именно эти неисправности могут стать причиной, что СВЧ печь работает, но не греет. Больше половины случаев как раз и связаны с неисправностью нити накала в магнетроне. Чтобы обнаружить эту поломку, следует произвести замеры уровня сопротивления с целью диагностики поломки.

Пошаговая инструкция по ремонту

При обнаружении неисправностей, конкретный элемент заменяется аналогичной деталью, а сборка осуществляется в обратном порядке.

Ремонт микроволновой печи, при сгорании магнетрона или возникновении искр

магнетрон

1. Нужно разобрать печь и первым делом оценить исправность рабочей панели и дверцы. Вероятно, на них будут видны сколы эмали и мелкие трещинки.
2. В результате деформации однородности покрытия с внутренней стороны, страдает магнитное основание, поэтому печка может начать дымить.
3. Если же подобных симптомов не наблюдается, нужно достать магнетрон. Он монтирован при помощи клеммы и 4 винтов, которые прикрепляют его к основанию печи. На практике, этот элемент требует замены в редких случаях, но если же это произошло, мастеру необходимо окрутить волновод и трансформатор.
4. Нередко бывает так, что во время включения аппарата без нагрузки, начинает пробиваться волновод. По этой причине и могут образовываться искры, из-за чего он трескается и обугливается. В таком случае, мастеру нужно проверить именно волновод.

Ремонт высоковольтного предохранителя

предохранитель

1. Высоковольтный предохранитель изготовлен в виде небольшого стеклянного баллона, внутри которого располагается пружина с тонким сгораемым проводом. Непосредственно предохранитель помещён в изолирующую втулку из пластмассы.
2. Целостность устройства можно проследить во внешнем его виде. Для этого необходимо полностью разобрать изолирующую втулку.
3. Перед этим необходимо отключить его от платы, последовательно присоединить с автомобильной лампой небольшой мощностью накаливания. Лампа должна излучать свет.
4. После этого должна появиться пружина в растянутом виде.
5. Если изолирующую втулку разобрать не получается, исправность предохранителя проверяется, не открывая кожух.
6. Если лампа не горит — мастеру нужно установить новый предохранитель.

Если печь СВЧ сильно гудит

трансформатор

1. Первым делом нужно выяснить, в какой именно части возникают неполадки. Больше всего поломкам подвержен вентилятор и трансформатор. Первый гораздо быстрее и легче починить, но если же из строя вышел трансформатор — его придётся менять.
2. В редких случаях, вентилятор начинает гудеть в результате переработки, если система длительное время работала без отдыха. В таком случае, аппарат необходимо немного отодвинуть от стенки, и тщательно прочистить лопасти вентилятора.

Если аппарат отказывается крутить поддон с продуктами

1. Следует проверить присоединение тарелки и самого двигателя.
2. Разобрать механизм и снять поддон. К нему от мотора должен присоединяться провод.
3. Если провод оказался отсоединённым или же засорился контакт, нужно очистить его и прикрепить на прежнюю область.

Если микроволновая печь функционирует без отключения

реле

1. Зачастую, нарушения вызываются сбоями в работе реле. Этот механизм необходим для отключения электричества. Как правило, проблема возникает из-за залипания контактов.
2. Печь СВЧ нужно разобрать и извлечь из неё реле. Работа устройства проверяется при помощи омметра, если имеется разрыв — устройство заменяется новым.

Другие поломки

термопредохранитель

1. Если же микроволновая печь греет хорошо, но отключается уже через несколько секунд, это может говорить о поломке термопредохранителя. Отремонтировать его невозможно, поэтому придётся покупать новый.
2. Когда же появляются сбои в работе вентилятора, необходимо проверить цепь питания. При необходимости, его нужно заменить на новый.
3. Иногда аппарат и вовсе отказывается включаться. Мастеру нужно проверить предохранитель на плате фильтра мощности, и непосредственно сам фильтр на наличие видимых неисправностей.

Разборка микроволновой печи самостоятельно

Если же вышеперечисленные причины не подтвердились, то нужно разбирать устройство для поиска неполадок. Перед этим обязательно нужно выключить печь из сети и подождать пару минут.

Предохранитель

На что стоит обращать при поиске поломок? Есть несколько основных элементов, часто выходящих со строя:

1. Предохранители.
2. Конденсатор.
3. Диод.
4. Трансформатор.
5. Магнетрон.

Фото конденсатора микроволновки

Эти элементы напрямую задействованы в работе устройства и упоминались ранее. Для начала нужно проверить исправность предохранителей. Их поломку видно сразу, ведь при сгорании проводник внутри разрушается. Если же такого не произошло, то стоит искать далее.

Для дальнейшей проверки нужно взять мультиметр, ведь внешне найти поломку на остальных деталях крайне трудно. Для проверки конденсатора нужно переключить устройство в режим омметра, после чего подключить к детали. Если сопротивление отсутствует, то деталь подлежит замене.

Высоковольтный диод

Высоковольтный диод проверить тестером невозможно. Рекомендуется заменить его при поломке других деталей, ведь нередко удар приходится и по нему. Его проверку можно осуществить немного другим методом — подключив в сеть на пути к лампочке. Если лампочка горит слабо или мигает, то деталь исправна. Если же она ярко горит или же вовсе не включается, то диод подлежит замене.

Читать также: Слюда для паяльника чем заменить

Далее проводится проверка трансформатора.

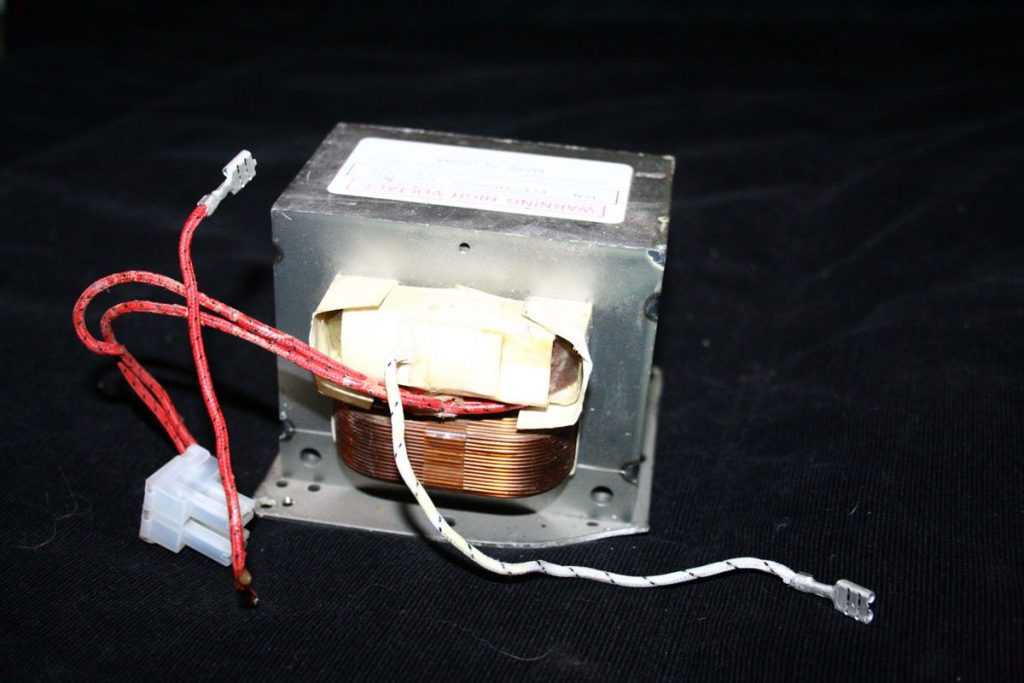

Фото трансформатора микроволновки

Важно соблюдать технику безопасности, ведь

Фото магнетрона микроволновки

этот элемент способен держать заряд на протяжении долгого времени. Для разрядки исправного трансформатора понадобится несколько минут, а при поломке разряжающего резистора — гораздо дольше. Стоит разрядить его о корпус или вовсе не дотрагиваться, если отсутствует опыт работы с подобной техникой.

Далее проводится проверка обмоток трансформатора. Нужно снять клеммы и поочередно проверить выводы устройства омметром. Сначала проверяется первичная обмотка, для которой норма варьируется от 2 до 4,5 Ом. Для вторичной обмотки пределами являются 140 и 350 Ом. Также стоит проверить накальную обмотку, присоединив клеммы, ведущие к магнетрону, к мультиметру. Норма здесь варьируется от 3,5 до 8 Ом.

Все предыдущие тесты не дали результата, то проблема может заключаться в магнетроне.

Для проверки магнетрона достаточно подсоединить тестер к его клеммам питания. Тестер переключается в режим омметра. Если сопротивление равняется 2-3 Омам, то это означает поломку устройства. Та же ситуация, если на тестере значится бесконечность. В обоих случаях устройство подлежит замене.

Перечисленные элементы — наиболее частые виновники поломки микроволновой печи. Однако нередко выход устройства из строя связан с другими неполадками вроде проблем с электронным блоком управления, таймером и прочими электронными деталями. Здесь простые проверки посредством мультиметра не помогут, необходима помощь квалифицированного мастера. Хотя гораздо проще попросту заменить деталь, если вы уверены в ее поломке.

Нужен ли ремонт: почему не греет микроволновка

Зачастую может быть так, что микроволновка при включении начинает искрить, гудеть, сразу же отключается. Кроме того, бывает так, что поддон вращается, но при этом пошел дым, сенсор не светит, а сама духовка затрещала, то это может быть признаком очень серьезной поломки и в таком случае, зачастую, микроволновка требует списания. Списать прибор нужно и в случае, если духовка взорвалась, так как отремонтировать ее в таком случае невозможно.

Среди возможных причин поломки можно выделить такие как:

• Недостаточное напряжение сети;
• Не работает кнопка «Старт»;
• Поломка конденсатора;
• Не работает удвоитель;
• Сломался корпус.

Зачастую бывает достаточно только плотно закрыть дверцу. Неисправность можно определить, если устройство находится в режиме ожидания или таймер сверкает, но печь не работает. В таком случае, достаточно только несколько секунд, чтобы устранить неисправность.

Замена магнетрона

Ремонт сломанного магнетрона не производится даже в специально оборудованных мастерских, поэтому придется приобретать новую деталь. Перед тем, как произвести извлечение магнетрона из СВЧ-печи, следует пометить контакты разъема, чтобы исключить путаницы в их подключении при установке новой детали. В случае неправильного подключения выводов, магнетрон просто не будет функционировать.

По-сути, произвести замену магнетрона на новый можно самостоятельно. Для этого достаточно уметь владеть отверткой, и уметь прозванивать диоды. Поэтому узконаправленные знания и навыки не требуются. Если же не удается найти определенную модель магнетрона для конкретной микроволновки, следует использовать наиболее подходящий аналог.

Само устройство магнетрона у всех производителей одинаковое, а вот их конструкция может различаться, поэтому важно обратить внимание на прилегание аналога к волноводу, которое должно быть плотным. В случае засохшей термопасты на термопредохранителе, следует заменить ее на свежую во время замены магнетрона

Профилактика неисправностей

Чтобы избежать неисправностей в работе микроволновой печи, надо ознакомиться с инструкцией по использованию техники, а также придерживаться несложных правил:

• выбирать правильную посуду — исключить металлические емкости и даже металлическое напыление, золотистые и серебристые вкрапления. Техника может начать искриться внутри и даже загореться;
• не закрывать плотно контейнеры — еще одно требование к посуде. Пар должен спокойно выходить;
• не подогревать алкоголь;
• не использовать удлинители;
• не использовать СВЧ в качестве подставки, несмотря на плоскую верхнюю крышку;
• правильно размещать СВЧ, следуя инструкции производителя;
• при выпекании овощей с кожурой делать надрезы ножом;
• не включать пустую СВЧ — это вредно для техники;
• не пытаться разогреть или сварить яйца и другую непригодную для СВЧ еду;
• не хлопать дверцей, чтобы не повредить механические детали;
• использоваться специальный пластиковый колпак — это поможет избежать загрязнения, упростит уход и продлит срок службы СВЧ.

Лучшая посуда для СВЧ изготовлена из прозрачного жаропрочного стекла. Именно этот материал способствует равномерному нагреву. Если использовать только такую посуду, то можно забыть о проблемах, когда печка греет еду, а не тарелку, или не греет в середине.

Практика показывает, что лучше всего еда подогревается в прозрачной посуде овальной формы. Конечно, подойдут и другие экземпляры из стекла, фарфора, керамики и даже специального пластика — полипропилена, полиамида.

Устранение неисправностей

Отремонтировать СВЧ печь своими руками лучше с помощью функциональной схемы. Она универсальна для всех печей и достаточно подробно отражает все элементы. Ремонт микроволновки lg своими руками можно производить в соответствии с нижеприведёнными рекомендациями.

Электрическая принципиальная схема микроволновой печи.

Замена предохранителей

Микроволновые печи оснащены 2 предохранителями. Первый в стеклянном корпусе установлен на вводе напряжения от розетки. Целостность проверяется визуально или омметром. Второй, высоковольтный, в трубчатом корпусе из пластика – размещён возле трансформатора. Сгорает при выходе из строя диода или конденсатора в высоковольтной цепи магнетрона. Не следует заменять их “жучками”, так как это может привести к возгоранию. Перед установкой новых предохранителей полезно провести анализ причин приведших к перегоранию, чтобы ситуация не повторилась.

Так выглядит сгоревший предохранитель.

Замена слюды

В процессе разогревания и приготовления пищи на слюдяную накладку неизбежно попадают капли жира и кусочки еды, из-за чего в камере возникают искры и треск. Магнетрону в этом случае приходится работать с перегрузкой, что приводит к выходу из строя. Листы слюды продаются в магазинах радиотоваров, а вырезать пластину нужного размера сможет каждый. Если нет возможности замены, то временно, после очистки, используется старая пластина, которую устанавливают испорченной стороной внутрь волновода.

Ремонт защитного колпачка

Прогорание колпачка, сопровождаемое шумом и искрением, происходит из-за старости, или вследствие разрушения слюдяной пластины. Поэтому при замене накладки нужно обязательно проверять его состояние. Деталь копеечная и меняется легко. Но можно и отремонтировать, просто развернув колпачок на 180°. В новом положении он прослужит ещё долго.

Проверка высоковольтного диода

Для диагностики этой детали обычный тестер не годится, так как не имеет достаточного диапазона измерения. Проверку можно провести с помощью обыкновенной лампочки, подключив её через проверяемый диод к сети 220 В. Если деталь исправна – лампочка светится не полным накалом. При ярком свечении или его отсутствии диод заменяется.

Проверка конденсаторов

Конденсаторы, в том числе высоковольтный, проверяются путём замера омметром их сопротивления. Если прибор показывает бесконечность – всё в порядке. При показаниях 0 или несколько Ом – деталь заменяется. Если при проверке высоковольтного конденсатора сопротивление составляет 1 МОм, значит, в нём установлен разряжающий резистор и он пригоден к использованию.

Проверка конденсатора.

Диагностика трансформатора

Проверка производится омметром, которым замеряется сопротивление обмоток. У первичной, в зависимости от модели микроволновки, оно должно быть в диапазоне 2 – 4,5 Ом, Сопротивление высоковольтной обмотки составляет от 140 до 350 Ом. Нормой для накальной обмотки является диапазон значений 3,5 – 8 Ом.

Проверка и замена магнетрона

Если неисправность не обнаружена, а микроволновка не греет, приступают к проверке магнетрона. Для этого снимают верхнюю крышку, отсоединяют клеммы с проводами и замеряют сопротивление между выводами.

Если омметр показывает несколько Ом – нить накала целая, при бесконечности – оборвана и магнетрон подлежит замене. Если накал цел, а магнетрон не работает, необходимо проверить исправность проходных конденсаторов, расположенных рядом с его выводами и при необходимости заменить эти конденсаторы.

Чтобы извлечь неисправный магнетрон, придётся снять трансформатор и волновод и открутить 4 болта. Для замены необязательно использовать точно такой же тип, подойдёт любой другой (например, от микроволновки Mystery mmw) со схожими характеристиками по мощности.

Устранение гудения

Сначала определяется источник гудения. Если это трансформатор, то заменяется аналогичным. Исправный вентилятор обычно гудит из-за перегрева системы. Чтобы он замолчал, достаточно переставить печь подальше от стены или очистить лопасти.

Как разобрать магнетрон СВЧ и самостоятельно его заменить

Чаще всего магнетрон микроволновой печи не поддается ремонту. Если деталь износилась, произошла ее разгерметизация или обрыв нити накала, ее меняют на новую. Когда выходит из строя колпачок на антенне или проходной конденсатор, их меняют, если имеются инструменты.

Перед тем как приступить к разбору и ремонту, систему проверяют на работоспособность. Сначала обращают внимание на источник питания. Слабое напряжение становится причиной сбоев в работе устройства

Если оно соответствует норме, микроволновку разбирают:

1. Проводят осмотр, не сгорел ли колпачок антенны, нет ли деформации, пробоин и следов гари на корпусе и фильтре.
2. Если внешних признаков повреждения не обнаружено, магнетрон прозванивают мультиметром.
3. Отсоединяют клеммы с проводами.
4. Тестер включают и устанавливают режим на 200 Ом.
5. Щупы присоединяют к выводам. Если обмотка целая, мультиметр покажет низкое сопротивление (около 0,5 Ом), при этом раздастся писк или звон. Когда тестер показывает бесконечность, значит, нить накала оборвалась.
6. Для прозвона проходного конденсатора прибор настраивают на самый большой режим измерения.
7. Один щуп подсоединяют к любому из контактов, другой — к корпусу.

Если все в порядке, прибор покажет бесконечность. Когда повреждена емкость конденсатора, заряд пробивает на корпус.

Если в магнетроне неисправны колпачок антенны или проходной конденсатор, деталь можно разобрать и починить.

Замена колпачка

Печь отключают от сети, снимают кожух и аккуратно демонтируют вилку питания. Отсоединяют крепления и извлекают магнетрон. Проверяют колпачок. Если на нем образовался нагар, его счищают мелкозернистой наждачной бумагой.

Если колпачок пробит током, сгорел, он подлежит замене. Его снимают с антенны, проверяют целостность. Если анод в порядке, устанавливают новую деталь. Затем магнетрон возвращают на место.

Замена конденсатора

Сначала снимают крышку фильтра. Кусачками откусывают контакты дросселей. С помощью сверла диаметром 3 мм делают отверстия вокруг конденсатора. Достают из корпуса фильтра. Чтобы увеличить длину контакта, отматывают по одному витку у каждого дросселя.

Контакты зачищают мелкозернистой наждачной бумагой. Затем на место старого вставляют новый конденсатор и прикручивают болтами. При этом контакты соединяют так, чтобы они не прикасались к стенкам коробки. Закрывают крышку.

Как заменить магнетрон в микроволновке самостоятельно

Если магнетрон не подлежит ремонту, его придется заменить. Перед покупкой новой детали изучают технические характеристики старой. На ее внешней стороне расположена наклейка с указанием модели, мощности, частоты и расположения клемм питания. Чтобы получить полную совместимость, рекомендуют выбирать модель, соответствующую микроволновой печи.

После разбора техники неисправную деталь отсоединяют от проводов и извлекают. На ее место устанавливают новую, надежно прикрутив крепежными болтами. Затем присоединяют провода и устанавливают кожух печи.

Замена слюдяной пластины

Найти пришедшую в негодность пластину нетрудно. Она находится на правой боковой или верхней стенке СВЧ, окрашена в серый цвет, шероховата на ощупь, имеет форму прямоугольной пластины.

В процессе работы агрегата эта деталь выполняет ряд важных функций:

• препятствие загрязнению волновода;
• распределение микроволн равномерно;
• защита частей устройства от перегрева.

Испорченная пластина не позволит бытовой технике полноценно функционировать. Если внутри прибора появляются искры во время его работы, вероятно, ее следует заменить.

Выполнение работы

Для замены необходимо:

• открыть дверцу микроволновки, помыть пластину и пространство вокруг нее.
• Открутить этот элемент с помощью отвертки или просто снять защелки.
• Если место под слюдой оказалось грязным, его тоже необходимо помыть.
• Установить новую пластину. В зависимости от способа крепления, прикрутите ее на свободное место с помощью правильно подобранного винтика, или вставьте в специальные язычки в корпусе, защелкнув их.

Для этого возьмите кусок идентичного материала и вырежьте соответствующий шаблону прямоугольник. Обязательно уберите неровности, зашлифовав деталь. Просверлите отверстия для винтиков по бокам, если это предполагает способ крепления.

После этих процедур печь должна функционировать исправно.

В каком случае нужно менять слюду в микроволновке

Причиной некорректной работы СВЧ может быть не слюда, а выход из строя волновода или поломка магнетрона. Поэтому перед заменой обязательно убедитесь в том, что деталь неисправна.

Совет! После изъятия пластинки, убедитесь, что она неисправна.

Внешние признаки, указывающие на необходимость замены:

• большой слой жира на поверхности;
• трещины или сколы;
• частичное или полное потемнение;
• ржавые или прогоревшие пятна.

При отсутствии этих признаков пластинку стоит помыть и поставить обратно.

Процедура установки новой детали может не привести к желаемому результату. В этом случае необходимо вызвать мастера или отнести микроволновку в сервис.

Чем заменить пластинку из слюды

Если вы не можете найти подходящий элемент или просто есть желание поэкспериментировать с новыми материалами, то можно найти альтернативу слюде.

Но для начала следует определить секрет этого вещества, чтобы понять, какой должна быть замена.

Необходимые качества

Слюдяная пластина в микроволновой печи полноценно функционирует, благодаря следующим свойствам:

• стойкость к высоким температурам;
• отсутствие накапливания статического электричества;
• способность хорошо пропускать пар через поры.

Соответственно, данными характеристиками должен обладать материал, предназначенный для установки.

Что можно использовать для замены

На данный момент наиболее популярным материалом вместо слюды становится пищевой пластик. Он является хорошей альтернативой, так как имеет явное преимущество перед слюдой.

• По сравнению со стандартным материалом пищевой пластик более стойкий к высоким температурам.
• Он прочнее, и предоставляет меньше вероятности прогорания.
• Данный материал долговечнее и обладает лучшими эксплуатационными характеристиками.

Единственным его недостатком можно считать высокую стоимость и труднодоступность. Деталь из пищевого пластика сложно сделать самостоятельно, поэтому нужно изготавливать только на заказ.

Однако в некоторых мастерских замены такого рода уже широко практикуются. К тому же высокая стоимость компенсируется долгим сроком эксплуатации.

Зачем в микроволновке нужна слюдяная пластина

Американский инженер Перси Спенсер впервые заметил способность сверхвысокочастотного излучения к нагреванию продуктов и запатентовал микроволновую печь. В момент изобретения Спенсер работал в компании Raytheon, занимающейся изготовлением оборудования для радаров. По легенде, когда он проводил эксперименты с очередным магнетроном, Спенсер заметил, что кусок шоколада в его кармане расплавился. По другой версии, он заметил, что нагрелся бутерброд, положенный на включённый магнетрон. Данная ситуация стала основой для создания такого прибора, который теперь встречается почти в каждой квартире. Получается, что изобретение СВЧ – случайность.

Необходимо было, чтобы частоту что-то поглощало, с этим справлялась вода, пластина слюдяная в данном процессе выступает окном. Поэтому изначально данный минерал использовался для изоляции рабочего отсека от волновода и электрических волн. Постепенно начали в качестве замены данной детали использовать в микроволновке пищевой пластик.
