Почему видеокарты после «прожарки» в духовке начинают работать?

Прогрев (прожарка) видеокарты

Июнь 1st, 2014 Admin

«Как прогревать видеокарту и надо ли это делать»

Автор не несет никакой ответственности за порчу вашего “железа”.

Итак для чего же прогревают видеокарты? Видеокарты прогревают в том случае, когда у них “отвалился” видео-чип или чипы памяти. Отвалился не в том смысле, что отпал от платы (от текстолита), а в том, что пропал контакт в некоторых точках между чипом и платой.

Сразу предупреждаю, что прогрев или прожарка видеокарты это всего лишь временное решение проблемы отвала чипа. Самое верное и надежное решение замена видеокарты на новую.

Как правило подобное встречается у  видеокарт с большим тепловыделением и обычно проявляется после трех-пяти лет использования видеокарты. Например многим известная серия видеокарт GeForce 8800 и 9800. Но встречается и более холодные видеокарты (GeForce 6600GT, GeForce 8600GT, Radeon x1600Pro), а  также более современные.
Симптомы проявляются в следующем: артефакты — вертикальные цветные полосы на экране, цветная каша. Так же бывает, без установленных драйверов картинка отображалась нормально, с установкой драйверов либо были артефакты, либо система уходила в BSOD (”синий экран смерти”). Встречается также код ошибки 43, и драйвера при этом никак не хотят ставится.

Итак самый распространенный и самый плохой способ прогрева видеокарт — прожарки в духовке. Плохой — потому что в данном случае видеокарта прогревается вся, т.е. воздействие идет на все компоненты видеокарты. Будут они замотаны в фольге или нет, одни оплавятся, другие перегреются.

Исходя уже из данных фактов можно сделать некоторые выводы:

  • Прогрев видеокарты должен быть точечным, т.е. прогреваться должны только чип и микросхемы памяти, а не вся плата в целом.
  • Температура, по моему опыту, не должна превышать 220 градусов Цельсия для прогрева чипа.
  • Прогрев необходимо производить равномерно, крайне желательно с плавным увеличением температуры нагрева.
  • Врем прогрева не должно превышать 5 минут для сравнительно быстрого нагрева и 10 мин для более плавного.
  • Видеокарта должна остывать плавно, не надо ее дополнительно обдувать.
  • Во время и после прожарки видеокарту крайне желательно не смещать, не двигать, не трясти. Иначе в следствии этих действий мелкие компоненты, расположенные вблизи чипа, могут сдвинуться или отпасть, так как припой расплавлен.

Строительный фен вполне подойдет для прогрева видеокарты.
В зависимости от кого при какой температуре прогревали видеокарту, в течении какого времени прогревали и будет различаться время нормальной работы видеокарты. Оно может составлять от нескольких дней до нескольких месяцев.
Для более эффективной, правильной прожарки, необходимо использовать жидкий флюс, который вводится под чип.

Опубликовано в рубрике Практикум Метки: NVIDIA, видеокарта




Почему возникает эта проблема

Если говорить грубо, то у нас происходит отвал BGA чипа от текстолита. В результате чего контакты от чипа не соприкасаются с текстолитом. И тогда мы наблюдаем «Артефакты»: кубики, ромбики, полосы, изменения цвета на экране и другие визуальные дефекты. Чтобы понять, что происходит, давайте посмотрим на картинку ниже.

У нас есть стандартный видео чип, который ставят почти на все видеокарты.

  • Тут у нас есть текстолит, на котором расположен чип.
  • Далее идут микроскопические шарики.
  • И сам кремниевый кристалл.

В результате длительной работы эти шарики покрываются трещинами, а те в свою очередь окисляются. При окислении контакт с текстолитом полностью исчезает, и мы получает ту самую проблему с артефактами.

Тут встает вопрос: «А как мы может убрать окисление и артефакты с монитора?» – ответ достаточно простой. Нужно разогреть данные шарики до достаточно высокой температуры и тогда окисление пропадет, а контакт восстановится.

Отслоение чипа от подложки микросхемы и пропадание контактов в зоне UBM-Pad (расслоение внутри микросхемы).

Такая проблема может возникнуть в случае резкого нагрева полупроводникового кристалла, приклеенного к отсыревшей подложке, а также при использовании плохого клея для соединения кристалла с подложкой микросхемы.

В связи с этим перед установкой/реболлингом долго хранившихся в сырости (или в неизвестных условиях) BGA-микросхем, рекомендуется несколько часов прогревать их (в сушильном шкафу) при температуре порядка 100 градусов по Цельсию.

Отслоение чипа от подложки может исчезнуть на некоторое время (от нескольких минут до нескольких месяцев) после прогрева чипа, но проблема обязательно снова проявится.

Прогрев феном (нагревателем паяльной станции) в течение нескольких минут на температуре 150-200 градусов можно использовать для диагностики проблемных устройств. Если после него работоспособность возобновилась, то проблема именно во внутренних контактах BGA-микросхемы.

Это означает, что нужно ее менять, так как она очень скоро снова выйдет из строя.

Если в чипе разрушены внутренние проводники (Bonding wire), соединяющие собственно полупроводниковый кристалл с контактными площадками микросхемы, к которым припаиваются шары, то ему не поможет даже прогрев.

Внутренние проводники, соединяющие чип с контактными площадками подложки:

Ремонт чипа с помощью крепежа

BGA-шар не обязательно обратно припаивать, ведь от попросту отошел от текстолита, и если его крепко прижать, то он встанет на место, и плата вновь будет нормально работать. Сделать это проще простого – достаточно проложить прокладками, место, между чипом и поверхностью системы охлаждения, затем плотно прикрутить его к плате. Данный способ относительно безопасен, поскольку вы не оказываете на плату и чип никакого термического воздействия и просто прижимаешь чип, одновременно производя «апгрейд» системы охлаждения.Риск такой операции в том, что вы можете разрушить кристалл, чрезмерно пережав, его или выгнуть плату, вследствие чего она просто треснет. Однозначно процесс ремонта будет невозможен.

Отвал чипа из-за ухудшения проводимости между контактами на микросхемы и печатной платой (зона Pad-Pad)

Иногда из-за использования некачественного припоя, флюса, некачественной подготовки места пайки и других причин нарушается контакт BGA-микросхемы с печатной платой. На заводе такое может случиться очень редко, поэтому такая проблема чаще всего возникает после непрофессиональной замены чипов или в результате грубого физического воздействия.

Демонтаж, реболлинг и последующее припаивание микросхемы к плате является способом, устраняющим плохой контакт между чипом и Printed Circuit Board (PCB). Само собой разумеется, что чип в этом случае должен быть заведомо исправным.

К сожалению, такой вид неисправностей случается очень редко, так как вероятность повреждения контакта, сделанного на заводе с помощью бессвинцовой пайки (температура плавления припоя 210-240°C) очень мала (температура компонентов карты при работе не поднимается выше 100°C). Контакт может повредиться в основном из-за физического воздействия на хрупкий шарик припоя, залития платы жидкостью, что случается не так уж часто. Даже при использовании свинцовосодержащих припоев (температура плавления 182-240°C) BGA-шарик не может расплавиться при работе карты.

Поэтому реболлинг не является панацеей при ремонте проблемных видеокарт и других устройств. Если владелец видеокарты с поулмертвым чипом (артефакты/черный экран) думает, что ему поможет восстановить ее работу простой реболлинг, то он ошибается.

В большинстве случаев при таких неисправностях нужно менять сам чип, что стоит очень дорого, учитывая его цену и стоимость работы.

Тем не менее, в ремонтной практике reballing применяется довольно часто, так как позволяет повторно использовать чипы от донорских изделий, ремонт которых экономически нецелесообразен.

Подготовка видеокарты

Это один из самых важных этапов. От него зависит очень многое. При подготовке видеокарты к прогреву спешка недопустима. Иначе можно повредить плату или чип. И это может привести к выходу графического адаптера из строя. Необходимо также найти хороший фен для волос. Не стоит использовать дешевые китайские продукты. Они могут испортить видеокарту и чип. Однако мы отвлеклись. Подготавливаем графический адаптер к прогреву:

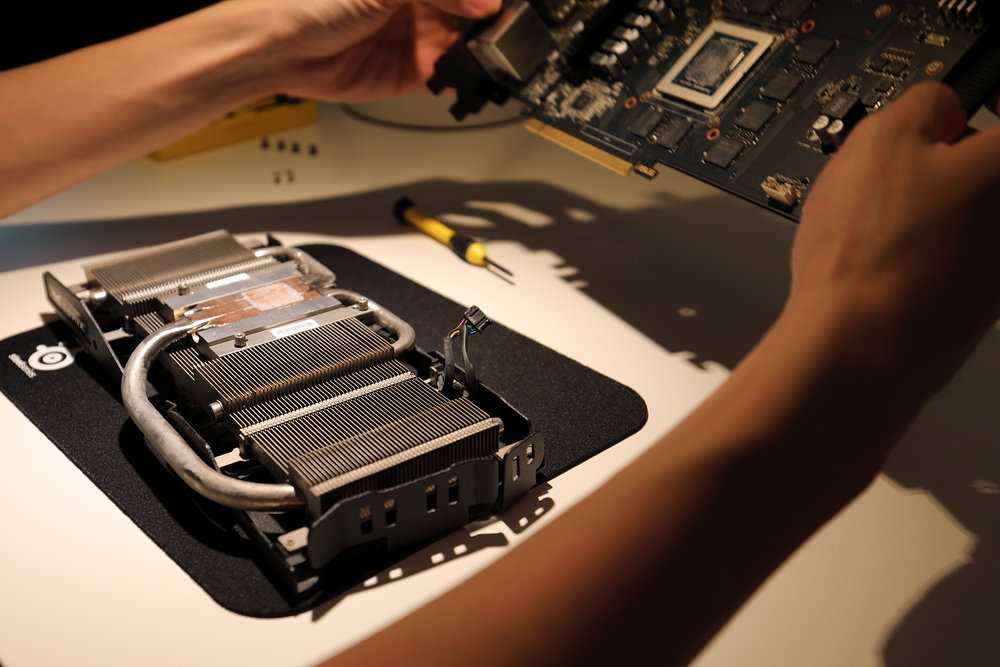

  1. Сначала снимаем пластиковые части корпуса (если они есть) и кулер. Нужно действовать аккуратно, чтобы не повредить компоненты.
  2. После этого откручиваем радиатор и аккуратно отклеиваем его от чипа графического адаптера.
  3. Теперь ножиком или скальпелем удаляем остатки термопасты с поверхности чипа.

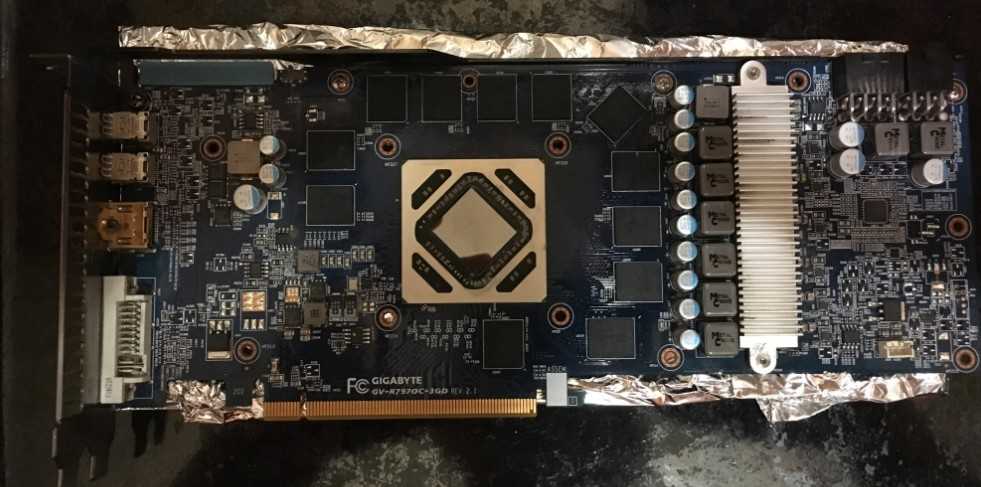

  4. Теперь необходимо обернуть видеокарту фольгой так, чтобы печатная плата была полностью прикрыта. Иначе высокая температура расплавит текстолит и адаптер придет в негодность. А вот сам чип нужно оставить открытым.
  5. Далее берем флюс и смазываем им края чипа. Экономить не стоит, но и наносить так, чтобы сопли свисали, тоже не нужно.

Теперь видеокарта полностью готова к прогреву. Но нужно действовать максимально аккуратно даже на этапе подготовки. Так как можно повредить некоторые компоненты карты. А это нежелательно. Тем более, что прогрев видеокарты в домашних условиях и без того чреват осложнениями. Однако подготовка закончена. Теперь можно приступать к самому процессу.

Прогрев

Прежде чем делать прогрев, советую от начала и до конца прочитать эту главу, чтобы в самом конце хотя бы примерно представлять – что вам нужно делать и как. Для начала давайте рассмотрим, что нам вообще нужно:

  • Противень – на неё мы будем класть саму видеокарту. Противень можно взять в любой современной или даже старой печи. Подойдет любая.
  • Утюг – чем старше утюг, тем лучше.
  • Обычная пищевая фольга. Можно и без неё, но лучше с ней. Чуть позже вы поймете почему.
  1. Делаем вот такое вот одеяло из фольги. Оно должно быть чуть больше по ширине и высоте самой видеокарты. Противень кладем на саму печь – она металлическая сверху и будет дополнительно отводить тепло.

  1. Теперь кладем нашу карточку сверху. Фольга будет не только смягчать давление, но и отводить лишнее тепло в противень.

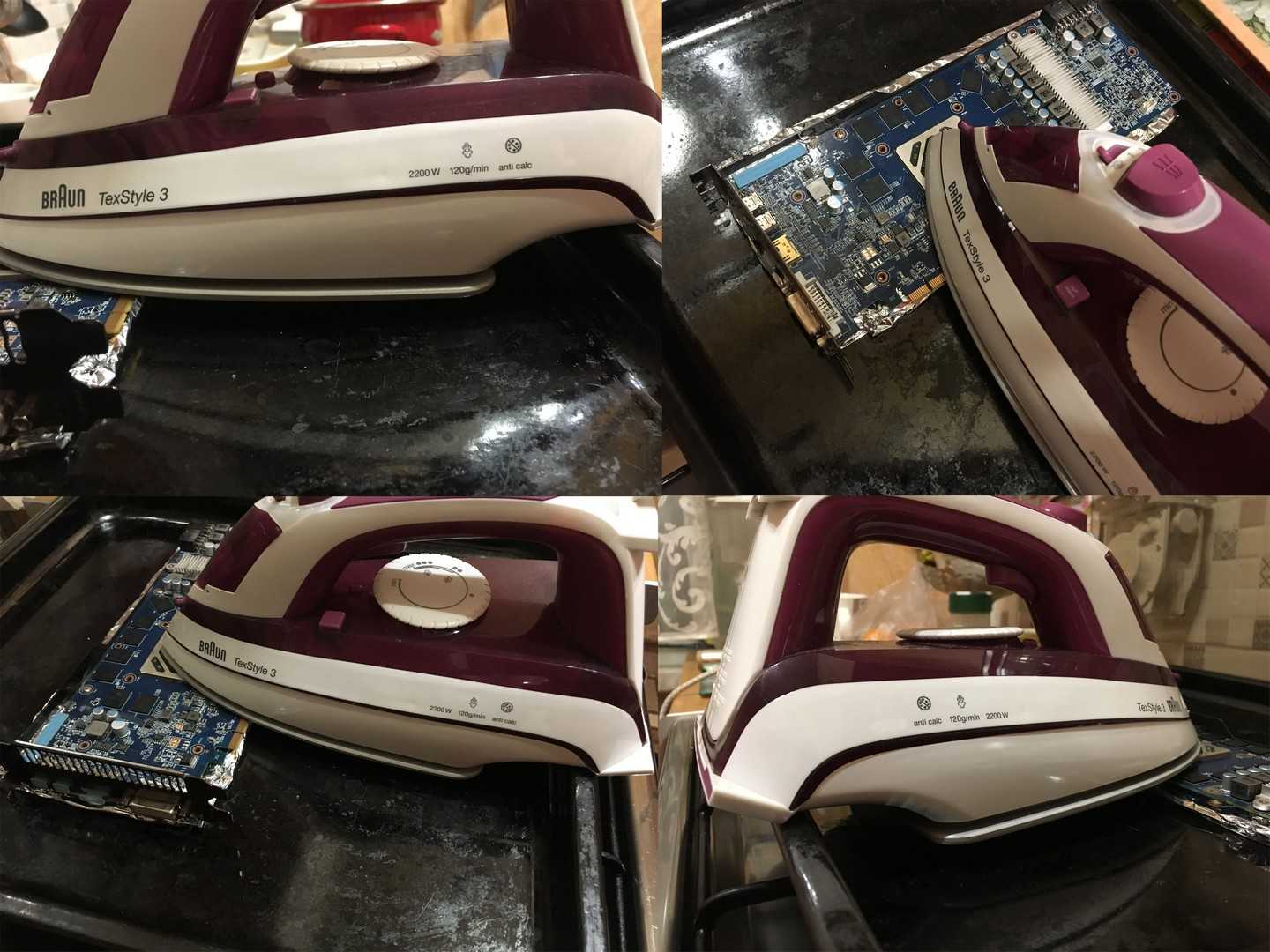

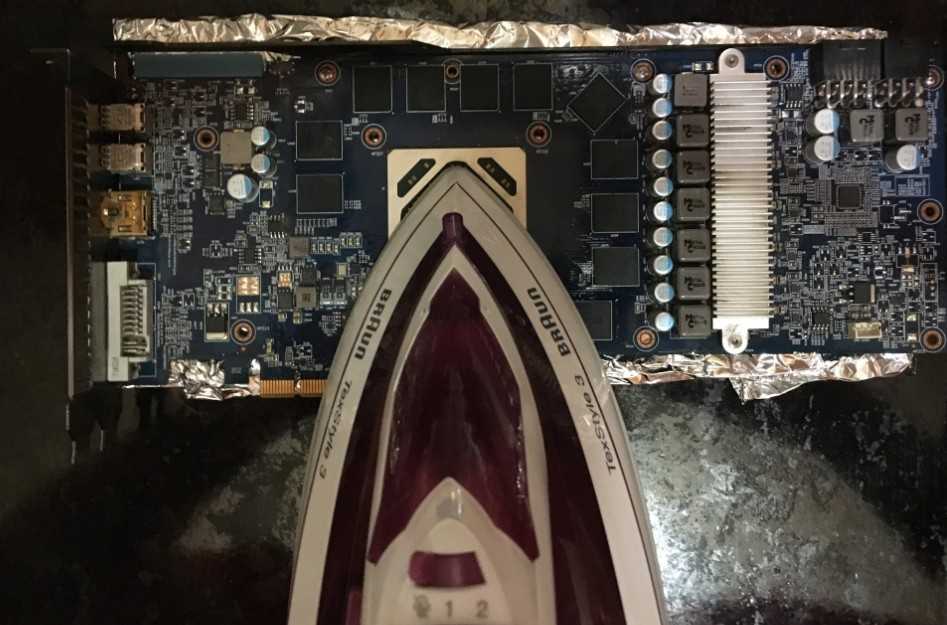

  1. Теперь кладем носик утюга таким образом, чтобы он полностью покрывал кристалл.

  1. Заднюю часть утюга ставим на противень таким образом, чтобы утюг соприкасался только с кристаллом.

Наша установка готова! Теперь нам нужно начать прогрев. Прогревать мы будем примерно 30 минут. Начнем прогрев с самого маленькой мощности. Дойдем до самой большой и прогреем минут 5-7. В самом конце начнем обратно плавно убавлять мощность. Рядом обязательно держите секундомер.

Сначала ознакомьтесь с градацией делений на вашем утюге. Чем их больше, тем плавнее будет прогрев. Конечно шанс, что текстолит лопнет от сильного скачка температуры очень мал, но все же лучше делать все «по науке» – так сказать.

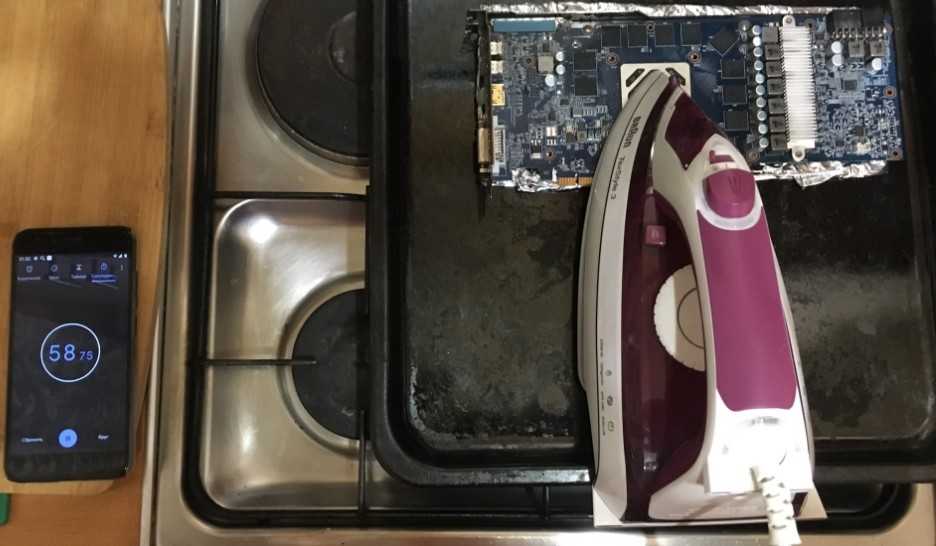

Возьмите телефон и включите секундомер. Ещё раз повторюсь, что мы будем плавно прибавлять температуру. Общая схема такая:

  1. 1 – 15 минут. Доходим до максимальной мощности. Как можно плавнее, то есть прибавляем по 2-3 деления каждый 1-2 минусы. На 15 минуте должно стоять последнее деление. Примерную схему по делениям, можете посмотреть на картинку ниже.

  1. 7 минут. Прогрев на максимальной мощности.
  2. 22 – 30 минуты. Плавно идем до максимально низкой мощности. Тут нужно будет чуть быстрее убавлять деления: по 3-5 в течение 1-2 минуты.
  3. В самом конце отключаем утюг и оставляем всю эту конструкцию на минут 20-30 до полного остывания.

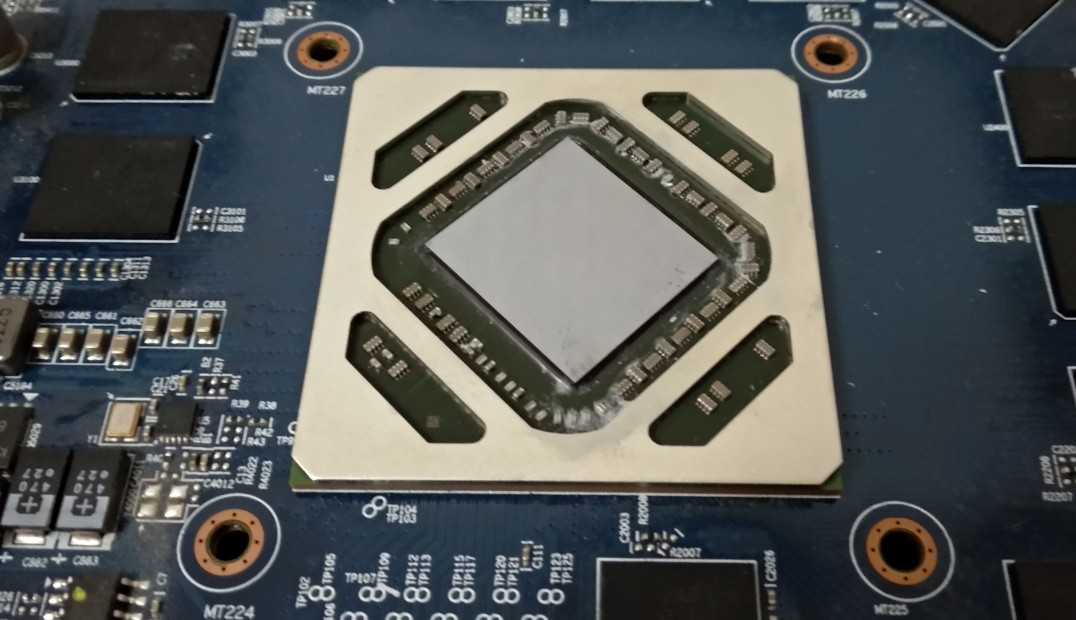

Как видите: никаких видимых дефектов, плавленого пластика, а также горелых элементов. Во время прогрева я трогал близлежащую часть видеокарты к утюгу – она была еле теплая. Поэтому бояться, что что-то сгорит или перегорит не стоит.

Далее останется нанести свежую термопасту и собрать видеокарту в единое целое. Не забудьте подключить питание от кулера, который расположен на радиаторе.

Прогрев видеокарты в домашних условиях

Прогрев видеокарты позволяет припаять «отвалившиеся» элементы обратно, тем самым вернув устройство к жизни. Выполняется этот процесс специальной паяльной станцией, с заменой некоторых компонентов, однако в домашних условиях выполнить это практически нереально. Поэтому давайте детально разберем прогрев с помощью строительного фена или утюга.

Шаг 1: Подготовительные работы

Сначала нужно демонтировать устройство, разобрать его и подготовить к «прожарке». Для этого просто выполните следующие действия:

  1. Снимите боковую панель и вытащите видеокарту из разъема. Не забудьте обязательно отключить системный блок от сети и выключить питание блока питания.

Подробнее: Отключаем видеокарту от компьютера

Открутите крепление радиатора и кулера. Винты находятся на задней панели графического адаптера.

Отключите провод питания охлаждения.

Теперь вы попали к графическому чипу. На него обычно нанесена термопаста, поэтому ее остатки необходимо убрать салфеткой или ваткой.

Шаг 2: Прогрев видеокарты

Графический чип находится в полной доступности, теперь необходимо его прогреть

Обратите внимание, что все действия следует выполнять четко и аккуратно. Слишком сильный или неправильный прогрев может привести к полной поломке видеокарты

Внимательно следуйте приведенной инструкции:

  1. Если вы будете использовать строительный фен, то заранее купите жидкий флюс. Именно жидкий подходит лучше всего, так как ему проще проникнуть в чип и кипит он при низких температурах.

Наберите его в шприц и аккуратно нанесите по краю чипа, не попадая на остальную часть платы. Если все-таки где-то упала лишняя капля, то ее необходимо вытереть салфеткой.

Лучше всего подложить под видеокарту деревянную доску. После этого направьте фен на чип и прогревайте на протяжении сорока секунд. Спустя примерно десять секунд вы должны услышать, как закипает флюс, а это значит, что прогрев идет нормально. Главное не подносите фен слишком близко и строго засекайте время прогрева, чтобы не расплавить все остальные детали.

Прогрев утюгом немного отличается по времени и принципу. Положите еще холодный утюг полностью на чип, включите минимальную мощность и прогревайте в течение 10 минут. Затем выставьте среднее значение и засеките еще 5 минут. Осталось только на высокой мощности продержать 5-10 минут, на чем процесс прогрева будет окончен. Для прогрева утюгом флюс наносить не нужно.

Дождитесь, пока чип остынет, и приступайте к сборке карты обратно.

Шаг 3: Сборка видеокарты

Выполните все в точности наоборот – сначала подключите кабель питания вентилятора, нанесите новую термопасту, закрепите радиатор и вставьте видеокарту в соответствующий разъем на материнской плате. Если присутствует дополнительное питание, не забудьте его подключить. Подробнее о монтировании графического чипа читайте в нашей статье.

Подробнее:Меняем термопасту на видеокартеВыбор термопасты для системы охлаждения видеокартыПодключаем видеокарту к материнской плате ПКПодключаем видеокарту к блоку питания

Сегодня мы подробно рассмотрели процесс прогрева видеокарты в домашних условиях

В этом нет ничего сложного, важно лишь выполнять все действия в правильном порядке, не нарушать времени прогрева и не задеть остальных деталей. Это объясняется тем, что прогревается не только чип, но и остальная плата, вследствие чего отпадают конденсаторы и потребуется обратиться в сервисный центр для их замены

Опишите, что у вас не получилось.
Наши специалисты постараются ответить максимально быстро.

Чем это лечится? Обычные вещи в необычном применении

Слегка рассеяв туман интриги, перейдем к разбору конкретных методов прогрева проблемных компонентов.

Хорошая паяльная станция. Не обязательно новая, но и не архидревняя. Мало у кого она есть дома. Но если вам посчастливилось быть знакомым с человеком, такую станцию имеющим — возрадуйтесь и спешите с ним договориться. Плюсы ее использования — высокая точность теплового воздействия и контроля температуры. Минусы — перед использованием ее нужно найти.

Строительный фен. Да, именно он. Самый обычный, похожий на дрель, только с соплом, строительный фен. Используя его, плату желательно обмотать фольгой, оставив открытой только прогреваемый компонент. Фен держим на расстоянии 5−7 см от поверхности платы и прогреваем компонент, предварительно почитав о температурных режимах на специализированных сайтах и форумах! Плюс — фен сравнительно легко достать. Минусы — от потока горячего воздуха могут пострадать близлежащие компоненты платы; трудно регулировать уровень нагрева, процедуру приходится делать «на глаз».

Духовка/мини-печка. Вместо того, чтоб печь в ней вкусные пироги и пирожные, можно прогреть в ней и пациента — плату. Удачным опытом прогрева видеокарты при помощи духовки с нами поделился Алексей Кожин в статье «Зачем жарить видеокарту в духовке? Устраняем артефакты». Плюсы — равномерный прогрев всей платы; духовка или мини-печка есть почти в каждой семье. Минусы — пользователь практически не принимает участия в процессе, имеет минимальные возможности его контролировать; сложность в регулировке температуры. Примечание: очень хорошо, если печь имеет электронный индикатор температуры и позволяет задавать нагрев с точностью до единиц градусов. Если нет — рекомендуется использовать дополнительные средства контроля температуры (термопару мультиметра, бесконтактные инфракрасные термометры или что-то попроще).

При желании, для этой благородной цели можно использовать и другие «инструменты», например, лампу с мощной лампочкой — фантазии отечественных «левшей» предела нет.

Приятно то, что после безрезультатного прогрева почти всегда можно отнести пациента в сервис-центр на реболлинг.

Но еще более приятно то, что, собрав достаточно информации и решившись на этот шаг, вы имеете довольно большие шансы собственноручно вернуть к жизни свой компьютер.

Помните: теория без практики мертва, а практика без теории — опасна. Подходите к прогреву с умом.

P. S.Статья написана за ноутбуком, чипсет которого подвергался прогреву при помощи паяльной станции и восстал из мертвых.

Статья — не призыв к действию, не инструкция по проведению процедуры прогрева, а скорее, выкладка основных ее теоретических аспектов с целью заставить скептиков по-другому взглянуть на процедуру прогрева.

О чем речь? Ваш компьютер «заболел»?

Речь идет о видеокартах: периодическое возникновение и исчезновение артефактов на экране компьютера (ноутбука), или вообще их появление и упорное нежелание пропадать; о материнских платах: периодический отказ устройств, подключенных к портам USB или к другим, включение компьютера или ноутбука «через раз» или невключение вообще. Знакомая картина?

Конечно, эти симптомы еще не говорят о том, что это «наш случай». Только если после тщательной проверки, проведенной вами лично или компетентным мастером, звучит вердикт «Это материнка (видеокарта). Нужно менять» — не торопитесь. Воспользуйтесь принципом «ПВО»: подожди выполнять — отменят.

Необходимые инструменты

Итак, какие инструменты нам понадобятся для прогрева видеокарты в домашних условиях? Как правило, это те вещи, которые можно найти практически в любом доме. А если даже их и нет, то купить не составит никакого труда. Ничего экстраординарного и редкого искать не придется. Вот что нам понадобится:

  1. Термопаста. Самая обычная, ее нужно будет нанести на чип после прогрева.
  2. Что-нибудь плоское и острое (например, небольшой нож или скальпель). Для снятия излишек термопасты с чипа.
  3. Флюс. Его можно купить в любом магазине, где продаются радиодетали.
  4. Хороший фен для волос. Тот, который может выдать поток горячего воздуха температурой не менее 200 градусов.
  5. Фольга. Самая обычная. Можно даже использовать ту, в которую был завернут шоколад.
  6. Пинцет. Или что-нибудь другое для удержания видеокарты.
  7. Специальная поверхность, на которую можно безбоязненно положить графический адаптер (пойдет даже обычная кастрюля небольших размеров).
  8. Утюг. На тот случай, если вздумаем прогревать и им.

Вот такой набор инструментов и подручных материалов рекомендуется иметь перед тем, как приступать к прогреву чипа видеокарты. Причем перед началом процедуры нужно будет убедиться, что все инструменты находятся под рукой. Бегать за ними во время прогрева нельзя. Так как сам процесс прерывать нельзя. Нужно внимательно следить за временем и состоянием чипа.

Какова причина поломки? Ах, эти ножки…

Одной из причин появления вышеописанных «расстройств» может быть отсутствие контакта (плохой контакт) одного из выводов BGA компонентов с контактами самой платы.

Если внимательно посмотреть на плату, например, на ту же горячо любимую видеокарту, можно заметить, что некоторые чипы и контроллеры, а также микросхемы памяти имеют множество ножек, закрепленных припоем. Центральные процессоры тоже имеют ножки, которыми обеспечивается контакт с сокетом.

Реализация контактов BGA (Ball grid array) компонентов несколько иная, поэтому графические ядра видеокарт, чипсеты материнских плат и ноутбуков и многие другие компоненты ножек не имеют. Контакт с платой обеспечивает множество шариков из припоя, которые наносятся на нижнюю часть компонента и, расплавляясь в определенном месте на плате, обеспечивают также и его крепление.

Чтоб обезопасить себя от придирок о неточном использовании терминов, условимся, что говоря «плата», если не уточняется иного, я имею в виду абстрактную плату — кусок текстолита правильной формы и нанесенные на него радиоэлементы для поверхностного монтажа, контроллеры, микросхемы памяти и прочую электронную машинерию, которая имеет конкретное назначение и выполняет свою функцию в составе вычислительной системы. То есть это понятие включает в себя и материнские платы, и видеокарты, и сетевые карты, и внутренние ТВ-тюнера etc.

Причин того, что контакты пропадают, довольно много. Это может происходить и из-за нагрева компонента при работе с компьютером (ноутбуком) и его охлаждения при выключении. При тепловом расширении некоторые выводы могут ломаться, а если учесть то, что и в самих выводах возможны дефекты, то со временем вероятность возникновения проблемы увеличивается.

Кроме того, негативное влияние, особенно на ноутбуки, оказывает вибрация и даже несильные удары, которых невозможно избежать при эксплуатации. Но если нагревание и остывание компонентов — явление нормальное, то абсолютно ненормальным является перегрев. Именно его влияние может стать критическим. Нужно понимать, что порой даже минимальный дефект, возникший при изготовлении, может через несколько лет стать причиной исчезновения контакта.

Прогреваем чип графического адаптера

Вот здесь начинается самое сложное. В Сети тонны информации о том, что “жарить” видеокарту нужно около 10-15 минут. Это далеко не так. За это время она просто сгорит. Запомните, лучше недогреть. Ибо перегрев чреват весьма серьезными последствиями. Лучше начинать с 40-60 секунд. Этого вполне хватит при температуре 200 градусов по Цельсию. Итак, приступим к прогреву видеокарты феном. Инструкция вот такая:

  1. Аккуратно кладем видеокарту на какую-нибудь поверхность типа кастрюли. Так, чтобы было какое-то пространство под самим графическим адаптером.
  2. Включаем фен, выкручиваем регулятор нагрева на максимум и ждем, пока он раскочегарится.
  3. Далее подносим сопло фена к чипу на расстояние 8-10 сантиметров и начинаем водить по периметру чипа.
  4. Выполняем это действие на протяжении 40 секунд.
  5. Затем отключаем фен.
  6. Переворачиваем графический адаптер вверх ногами и также прогреваем место коннекта чипа с печатной платой. Не более 40 секунд.

После этого требуется выключить фен и оставить видеокарту на некоторое время в покое. Нужно, чтобы она остыла до комнатной температуры. Теперь вы знаете, как прогреть видеокарту в домашних условиях. Стоит еще раз напомнить, что все манипуляции нужно проводить очень аккуратно. Не стоит долго греть карту или пытаться поковырять ее в процессе нагрева. Ничего хорошего из этого не выйдет.

Прогрев видеокарты в домашних условиях

Прогрев видеокарты позволяет припаять «отвалившиеся» элементы обратно, тем самым вернув устройство к жизни. Выполняется этот процесс специальной паяльной станцией, с заменой некоторых компонентов, однако в домашних условиях выполнить это практически нереально. Поэтому давайте детально разберем прогрев с помощью строительного фена или утюга.

Шаг 1: Подготовительные работы

Сначала нужно демонтировать устройство, разобрать его и подготовить к «прожарке». Для этого просто выполните следующие действия:

  1. Снимите боковую панель и вытащите видеокарту из разъема. Не забудьте обязательно отключить системный блок от сети и выключить питание блока питания.

Открутите крепление радиатора и кулера. Винты находятся на задней панели графического адаптера.

Теперь вы попали к графическому чипу. На него обычно нанесена термопаста, поэтому ее остатки необходимо убрать салфеткой или ваткой.

Шаг 2: Прогрев видеокарты

Графический чип находится в полной доступности, теперь необходимо его прогреть

Обратите внимание, что все действия следует выполнять четко и аккуратно. Слишком сильный или неправильный прогрев может привести к полной поломке видеокарты

Внимательно следуйте приведенной инструкции:

  1. Если вы будете использовать строительный фен, то заранее купите жидкий флюс. Именно жидкий подходит лучше всего, так как ему проще проникнуть в чип и кипит он при низких температурах.

Лучше всего подложить под видеокарту деревянную доску. После этого направьте фен на чип и прогревайте на протяжении сорока секунд. Спустя примерно десять секунд вы должны услышать, как закипает флюс, а это значит, что прогрев идет нормально. Главное не подносите фен слишком близко и строго засекайте время прогрева, чтобы не расплавить все остальные детали.

Прогрев утюгом немного отличается по времени и принципу. Положите еще холодный утюг полностью на чип, включите минимальную мощность и прогревайте в течение 10 минут. Затем выставьте среднее значение и засеките еще 5 минут. Осталось только на высокой мощности продержать 5-10 минут, на чем процесс прогрева будет окончен. Для прогрева утюгом флюс наносить не нужно.

Дождитесь, пока чип остынет, и приступайте к сборке карты обратно.

Шаг 3: Сборка видеокарты

Выполните все в точности наоборот – сначала подключите кабель питания вентилятора, нанесите новую термопасту, закрепите радиатор и вставьте видеокарту в соответствующий разъем на материнской плате. Если присутствует дополнительное питание, не забудьте его подключить. Подробнее о монтировании графического чипа читайте в нашей статье.

Сегодня мы подробно рассмотрели процесс прогрева видеокарты в домашних условиях

В этом нет ничего сложного, важно лишь выполнять все действия в правильном порядке, не нарушать времени прогрева и не задеть остальных деталей. Это объясняется тем, что прогревается не только чип, но и остальная плата, вследствие чего отпадают конденсаторы и потребуется обратиться в сервисный центр для их замены

Ремонт и чистка вентилятора видеокарты от пыли

Мастерами сервисного центра КомпрайЭкспресс, специализирующихся на проведении такого вида работ, оказываются следующие услуги :

  • Ремонт и чистка от пыли видеокарт nVidia GeForce
  • Ремонт и чистка от пыли видеокарт AMD Radeon

Производится аппаратный ремонт любой сложности на профессиональной паяльной станции, реболлинг чипа видеокарты, замена BGA шаров. На все работы предоставляется обязательная гарантия на все работы от 3 месяцев . Ремонт видеокарты компьютера своими руками лучше не производить , к нам часто попадают комплектующие, которые имели не профессиональное вмешательство и стоимость ремонта в таких случаях уже бывает выше.

Заключение

IC Chip BGA Reballing — это достаточно сложное занятие, требующее высокой квалификации мастера и наличия дорогостоящего оборудования. Обучение реболлингу для радиоинженеров стоит сотни долларов, а приобретение достаточных навыков для ремонта занимает немалое время.

В связи с этим для ремонта радиоэлектронных устройств с BGA-чипами (видеокарты, смартфоны, материнские платы лэптопов, и ноутбуков и прочее) стоит обращаться к достаточно компетентным специалистам, что стоит недешево.

Учитывая характерные неисправности BGA-чипов не стоит надеяться на долговременную работу видеокарт и других изделий, отремонтированных с помощью прогрева/реболлинга и повторной установки проблемного чипа. Помимо внутренних контактных повреждений у таких микросхем неизбежно имеются деградационные изменения кристалла, что делает подобный ремонт профанацией или мошенничеством.

При покупке б/у видеокарт и других микроэлектронных устройств нужно обращать внимание на потемнения платы в районе BGA-компонентов, которое свидетельствует о работе «прогревастов». Такие изделия не стоит брать даже на детали
