Ремонт электроплиты своими руками. подключение электроконфорки

Неисправности переключателей и реле

Неисправность переключателя можно опознать во время прозвонки «наживую»: если на контактах перед переключателем есть напряжение, а после оно отсутствует, это верный признак выхода переключателя из строя. Такой переключатель следует заменить.

Так же следует действовать и в том случае, если напряжение пропадает при определенном положении переключателя.

Если регулятор плавный, а не ступенчатый, то, скорее всего, здесь работает термостат. Необходимо выяснить, какой из узлов неисправен: регулятор или сам термостат (реле). Срабатывание реле термостата сопровождается характерным звуком в виде тихого щелчка. Он должен раздаться при подаче напряжения, если регулятор работает. Такой же щелчок будет звучать и при отключении. Попробуйте включить конфорку в тишине и прислушаться. Если вы услышите щелчок, то регулятор исправен. Если щелчка не будет слышно, то неисправен регулятор, и его следует заменить.

Если щелчки есть, необходимо проверить работу реле термостата. Несильно поверните регулятор, так, чтобы дать малый нагрев. Исправно работающий термостат будет то включать, то выключать конфорку; вы будете при этом слышать всё те же тихие щелчки, раздающиеся через регулярные промежутки времени. Если щелчков нет, то это признак неисправности реле термостата. Неисправный термостат может не отключаться, а все время подавать питание; обычно это приводит к слишком сильному (максимальному) нагреву всё время, вне зависимости от положения регулятора.

Выяснив, какой именно узел неисправен, вы можете заменить его аналогичной запасной частью.

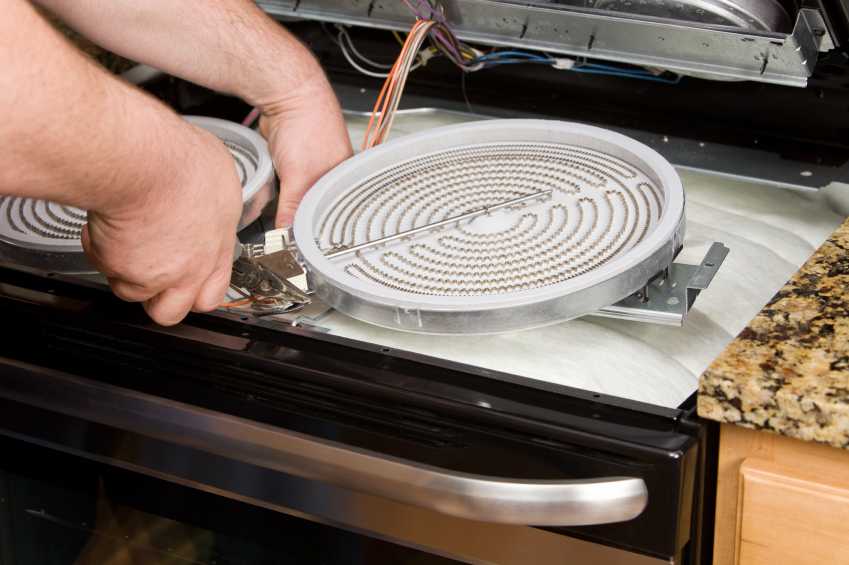

Как самостоятельно отремонтировать конфорку в электроплите

Для организации ремонтного мероприятия необходимо обладать хотя бы минимальными познаниями в области электроники, знать принцип работы устройства и как проверить напряжение при помощи мультиметра. Стандартная конфорка для электроплиты – 180 мм, поэтому подбирать необходимый инструментарий следует, ориентируясь на данные параметры. Главное – не пренебрегать правилами безопасности и здравым смыслом, действуя по принципу «не умеешь – не берись», ведь работа связана с электричеством.

Что потребуется для проведения ремонта

Даже не имея представления, как поменять конфорку на электроплите, если следовать простому алгоритму, можно устранить поверхностные неполадки, в частности, в нагревательном элементе, самостоятельно.

В электроплите важно не только определить поломку, но и правильно её устранить. Диагностировав неисправность в конфорке электроплиты, понадобятся такие инструменты:

  • отвёртки (крестовидные и плоские, чтобы снять панель);
  • ключи (накидные и рожковые);
  • плоскогубцы и щипцы;
  • кусачки;
  • паяльник;
  • изолента;
  • инструменты для измерения напряжения и сопротивления.

Алгоритм поиска поломок

Первоначально следует определить причину, почему может плохо нагреваться платформа. Для этого можно воспользоваться мультиметром, который поможет:

  • измерить напряжение;
  • проверить контакты;
  • определить температуру.

Эти несложные манипуляции помогут определиться – поломка заключается в конфорке (спирали) или в терморегуляторе и сенсоре.

Поверхностная диагностика

Нередко неисправность определяется путём поверхностной диагностики, когда визуально видно неисправность конфорок – деформация, перегрев, отсутствие работы. Не всегда потребуется гуглить «как заменить конфорку на электроплите», возможно, причина в передавленном шнуре или перегоревшей розетке.

Если плита имеет механические регуляторы, вероятно банальное перегорание лампочки, возникшее намного раньше, чем сама поломка.

Разборка корпуса электроплиты

Если поверхностный осмотр не принёс результата, разбираем конфорку и прозваниваем мультиметром контакты.

Снимать стекловату нужно в специальных рукавицах, желательно в респираторе, так как пыль асбестовых прокладок токсична.

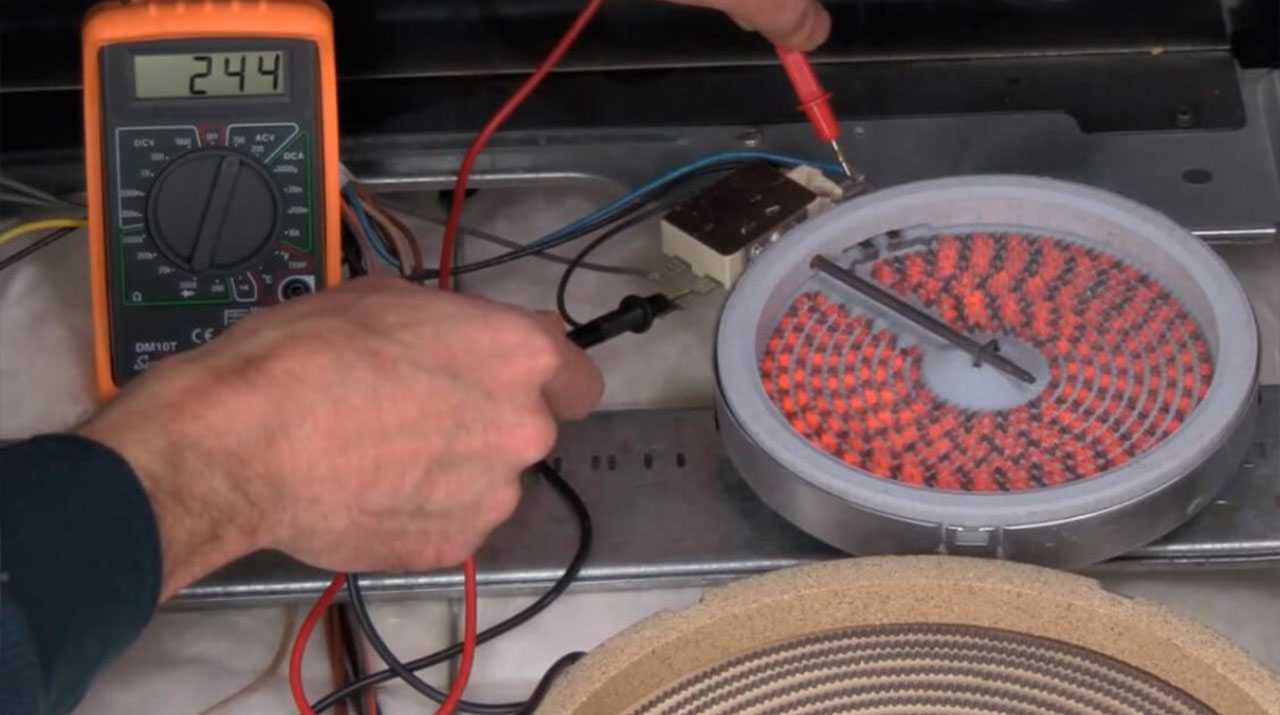

Проверка поступающего напряжения

Важно! Перед тем как снять конфорку с электрической плиты – проверяем её напряжение! Отключаем питание, а лишь потом трогаем руками, ведь меры безопасности никто не отменял. Однако поступающее напряжение проверяется с подключённым питанием, поэтому после снятия подключаем сеть и аккуратно диагностируем

Работа нагревательного элемента с несколькими спиралями

Для диагностики нагревательного элемента электроплиты с несколькими тэнами, потребуется переключатель с тремя контактами, чтобы поменять деталь. Поможет электромеханическое реле, число которого должно быть на один больше, чем нагревательных элементов в спирали в электроплите.

Поломка органов управления

Если в электрической плите поломка во внутренней системе при замене конфорки – своими силами не обойтись. Нужны или знания в области радиомеханики, или вызов мастера.

Замена регулятора мощности

Проблема выглядит так: неисправный элемент не подаёт сигнал о температуре в центр управления. Не получая данных, модуль отключает конфорку или всю установку от питания, исключая поломку. Проверка осуществляется тестером – мультиметром.

Неисправности в электрической схеме

Если причина поломки в неработающих электросхемах – однозначно потребуется специальное оборудование, предназначенное для диагностики подобных проблем. Но прежде чем вызвать мастера, проверьте термические датчики системы контроля нагрева электроплиты. Они могут подавать некорректные показания.

Диагностика и ремонт варочной панели своими руками

Оценка степени поломок и ремонт электрической, индукционной, газовой варочной кухонной панели последовательно своими руками осуществляются в несколько этапов.

Демонтаж варочной поверхности проводится после отключения проводов и откручивания крепежа

Необходимые инструменты

Для ремонтных работ понадобятся:

  • отвертки с наконечниками различного диаметра для демонтажа;
  • отвертка с индикатором для проверки напряжения;
  • канцелярский ножик для зачистки жил кабеля или его подрезки;
  • плоскогубцы для перекусывания жил.

Чтобы замерить параметры электрического тока, понадобится мультиметр. Паяльник также используют в процессе работ.

Диагностические мероприятия

Диагностику проводят с разборкой устройства или без нее. В первом случае:

  • проверяется напряжение мультиметром;
  • осматривается сетевой шнур выключенной плиты;
  • кабель прозванивается на целостность и пробои;
  • проверяются контакты — раскручиваются и осматриваются на наличие окислений;
  • находится плавкий предохранитель на входе и осматривается;
  • тестируется клеммная колодка на предмет повреждений мультиметром.

Важно! Проверяйте кабель и осматривайте плавкий предохранитель, отключив прибор. Для диагностики с разборкой потребуется:

Для диагностики с разборкой потребуется:

  • отключить плиту от питания;
  • демонтировать панель отвертками;
  • уложить ее на стол, снять крепеж, и, поддерживая, вынуть поверхность;
  • осмотреть провод на предмет разрывов;
  • проверить тепловое реле, отследив его по проводам;
  • проверить мультиметром трансформатор и термопредохранитель;
  • измерить сопротивление конфорки — повышенное говорит о перегорании.

Важно! Контакты электромеханического реле осматриваются с поддетой крышкой

При проведении ремонтных работ следует соблюдать меры предосторожности

При проведении ремонтных работ следует соблюдать меры предосторожности

Специфика ремонтных работ

Мероприятия по починке электрических плит проводятся в несколько этапов:

  1. Снятие блокировки. Как правильно разблокировать рабочую варочную панель? Нажать кнопку с ключом и удерживать ее на протяжении нескольких секунд. Индикатор становится активным и замочек пропадает с панели.
  2. Отключение прибора от сети.
  3. Демонтаж устройства отвертками, укладка на чистую поверхность.
  4. Снятие крепежных элементов, аккуратное извлечение поверхности.
  5. Поверка деталей на предмет повреждений.
  6. Установка винтовых клемм или заклепок на сгоревшую спираль.
  7. Замена деталей — термостата, силового реле, галогеновых конфорок.
  8. Замена проводки — подбирается идентичный провод, собирается и устанавливается концевиками.
  9. Установка нового блока питания.
  10. Изменение схему управление варочной панели через ручной блок, выведенный за корпус.
  11. Сборка и установка варочной поверхности.

Важно! Электроника выходит из строя из-за нестабильного напряжения, локальный перегрев происходит при использовании неправильной посуды, а доступ влаги на поверхность приводит к трещинам и сколам

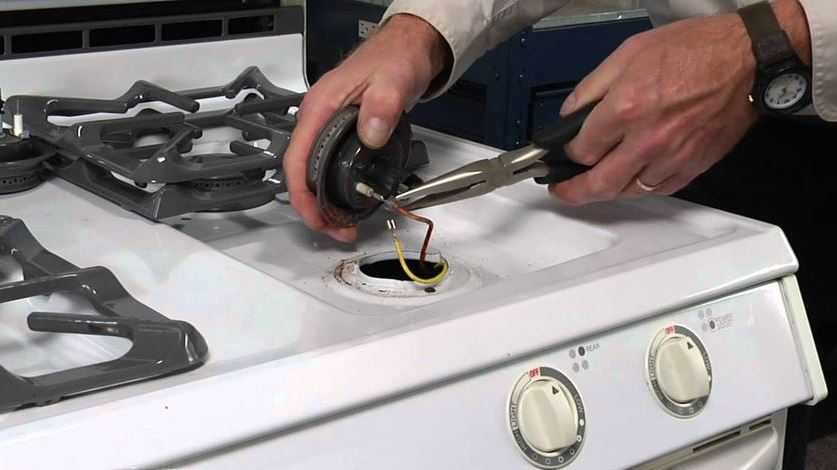

Как устранить основные поломки газовых плит?

В случае неполадок газовой варочной поверхности вам понадобится:

  • установить траверсы и подкрутить винты при смещении оси горелок;
  • снять ручку и отверткой размять прорези на стержне, если ослабли переключатели;
  • отсоединить крышку дверки, затянуть пружину и поставить ось в ушко, если духовка закрывается неплотно;
  • отремонтировать кран и сопло в случае плохого нагрева духового шкафа.

Совет! При наличии запаха газа проверьте герметичность контактов мыльным раствором, подкрутите и смажьте краны.

Ошибки варочных панелей Teka

Варочные панели Teka отличаются надёжностью и функциональностью, но даже в их работе могут возникнуть неполадки. Если с устройством возникли проблемы или на дисплее появился непонятный код, который сигнализирует о неисправности, но неясно, о какой именно, нужно разобраться. Чтобы было проще сориентироваться и узнать, какой код ошибки на варочной панели Тека что означает, мы составили для вас это небольшое руководство.

Ошибки и неполадки электрических стеклокерамических поверхностей Тека

  • «F1» свидетельствует о том, что на поверхности есть посторонние предметы или вещества, или на горячие конфорки попала влага. Выключите плиту, протрите поверхность сухой тканью, подождите 10 секунд и включайте обратно.
  • «F2» — оповещение о том, что посуда на варочной панели задевает соседние зоны нагрева. Убедитесь, что кастрюля стоит на выбранной конфорке, отключите прибор, выждите 10 секунд и включайте — ошибка должна сброситься.
  • «FC» — это перегрев. Необходимо дать электроплите остыть.
  • «ER37» свидетельствует о неисправности в электросхемах и устройстве прибора. С такой ошибкой вряд ли получится справиться самостоятельно, лучше позвонить в сервисный центр.

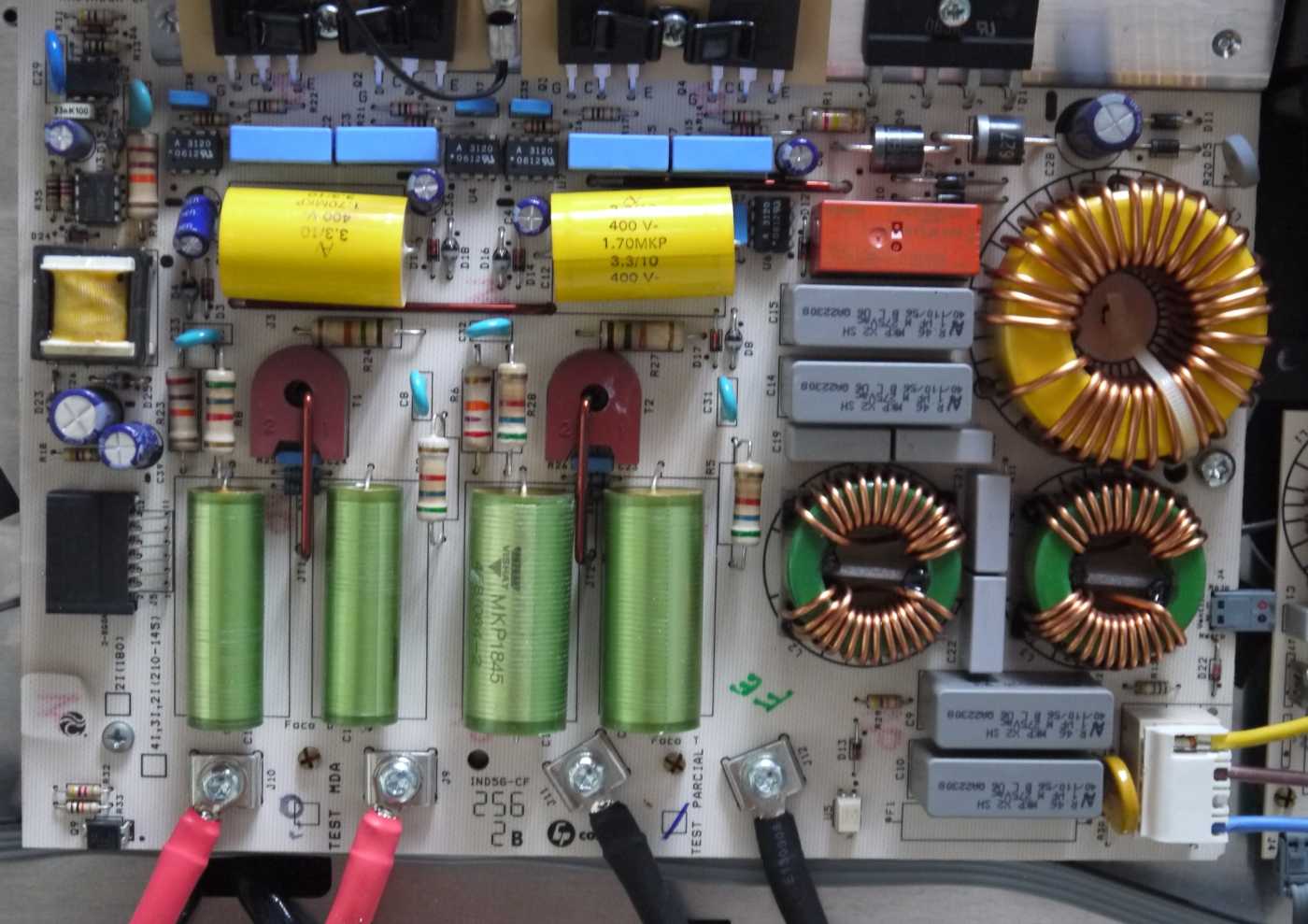

Ошибки и неполадки индукционных панелей Teka

В первую очередь необходимо убедиться, что с электроснабжением и подключением прибора всё в порядке. Это банально, но чаще всего причина в перебоях с напряжением: чувствительная техника, вроде IRC 9430 KS, «отказывается» работать, если в сети нет стабильности — так работает защита агрегата

Если же с электричеством всё в порядке, нужно обратить внимание на посуду. Для индукции необходимы специальные кастрюли и сковородки, для отлива которых использован ферромагнитный сплав

Проверить, подходит ли ваша посуда для данного типа панелей, очень легко: можно использовать обычный магнит. Если он притягивается ко дну кастрюли, всё в порядке.

Нагрев всё равно не происходит? Значит, диаметр дна слишком маленький, попробуйте взять ёмкость побольше. Эта ошибка может сопровождаться символом подчёркнутого ноля.

Жужжание во время готовки — абсолютно нормальный звук, его издают индукционные катушки, которые и создают магнитное поле. Если этот звук вас беспокоит, то можно убавить мощность или же использовать более весомую посуду с толстым дном.

Сенсорная панель не реагирует на прикосновения, плита не включается, но никакой ошибки на дисплее нет? Проверьте:

  • выбрана ли зона нагрева — если нет, ни одна модель функционировать не будет;
  • достаточно ли чистые сенсоры и сухие ли у вас руки — загрязнения на контроллере и влага на руках могут помешать процессу настройки.

Устройство включилось, но на дисплее появилась ошибка «С81» или «С82»? Это значит, что температура стекла поверхности или нагревательных зон близка к предельным значениям. Подождите, пока устройство остынет и обязательно уберите с поверхности посуду. Затем можно продолжать работу. Если вы не нашли в нашем руководстве ошибки и неисправности, которые возникли у вас, попробуйте ознакомиться с инструкцией к вашей модели варочной панели Тека. Или обратитесь в специализированную сервисную службу.

Что потребуется для ремонта?

Прежде всего, мастер, который планирует провести ремонт электрической плиты, должен понимать особенности работы подобных приборов и обладать знаниями в области основ электротехники

Кроме того, необходимо уделить пристальное внимание нормам безопасности в процессе проведения подобного рода работ. Перед началом работ необходимо убедиться в том, что мастер способен справиться с настолько сложным ремонтом, а также своевременно и правильно обнаружить причину поломки

Именно определение причины неисправности занимает больше всего времени, а от правильности «диагноза» зависит эффективность ремонта.

Чтобы проводимый ремонт был максимально эффективным и результативным, необходимо обзавестись специальными инструментами. Если вы планируете проводить демонтаж электрической плиты, то без целого набора отвёрток обойтись не получится. Кроме того, в обязательном порядке необходимы будут различные ключи, включая рожковые и накидные варианты. Если неисправность находится внутри и будут проводиться внутренние монтажные работы, то нужно будет заранее обзавестись паяльником, изоляционной лентой и специальными приборами, которые позволяют измерять уровень напряжения и сопротивления.

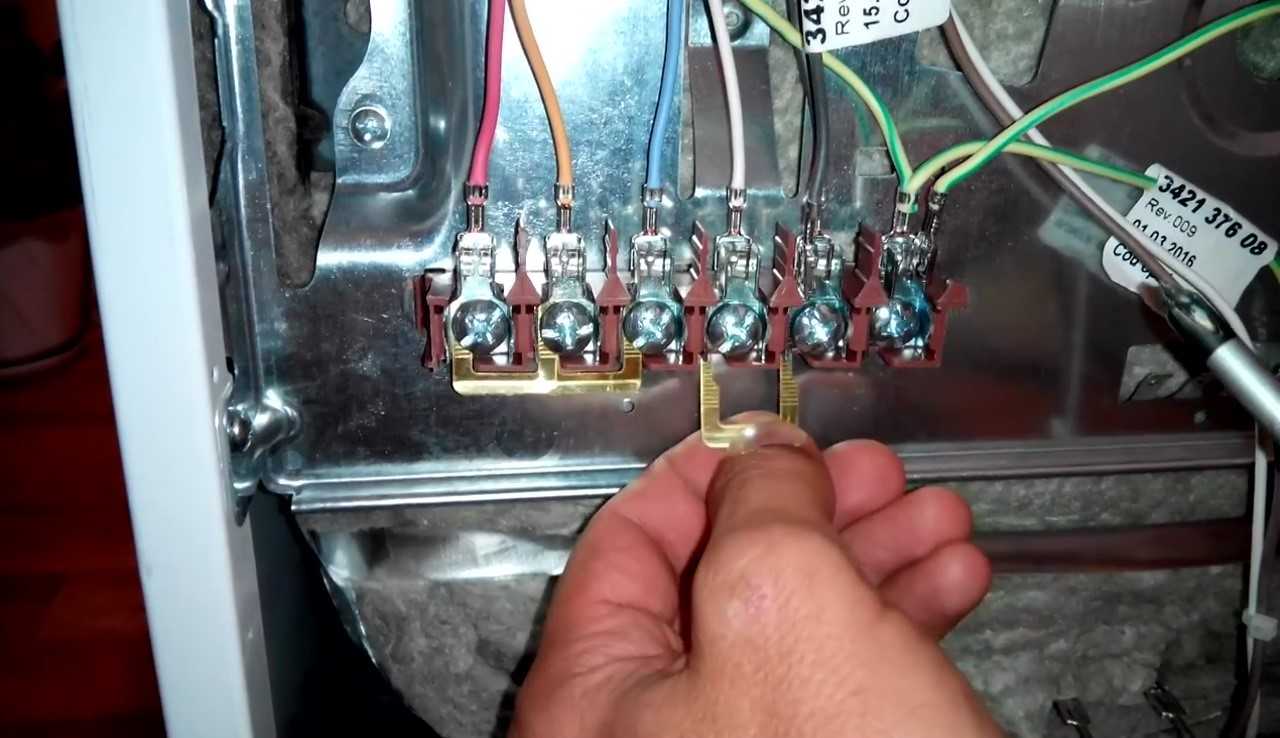

Варианты подключения электроплиты к сети

Так как электрическая плита потребляет довольно много электроэнергии, то она должна подключаться к электросети отдельным кабелем, идущим прямо от распределительного щитка. Большинство современных квартир, особенно в новостройках, имеют отдельную линию питания для электрической плиты. Если же такая линия в доме не предусмотрена, то ее необходимо проложить. На линии обязательно должен быть установлен предохранительный автомат мощностью 25-40 Ампер.

Подключение к однофазной электросети

Такое подключение является наиболее распространенным вариантом и чаще всего используется в квартирах многоэтажных домов. Для подключения плиты к однофазной сети используется трехжильный кабель. Каждая жила кабеля имеет свою окраску: красный цвет обозначает фазу, синий – ноль, а желто-зеленый – заземление. Кабель подключается к контактам электроплиты, расположенным под защитной крышкой.

Каждый из контактов плиты имеет свое обозначение. Буквой L маркируются все фазные выводы, сколько бы их не было, буквой N – нулевые, которых также может быть несколько, буквами РЕ – заземление и обычно это только один вывод. Если выводов, маркированных буквой L несколько, то при подключении плиты к однофазной сети необходимо воспользоваться перемычками, которые поставляются в комплекте с плитой.

При подключении кухонной  плиты сначала подсоединяют провод заземления к выводу РЕ, потом – ноль к выводу N. Если нулевых выводов на плите несколько, то они сначала соединяются между собой перемычками, а потом к одному из них подсоединяется провод кабеля в синей изоляции. Последней подключается фаза. Все выводы с буквой L также соединяются перемычкой, а потом подсоединяется фазный провод кабеля.

Двухфазное подключение

Этот метод подключения встречается довольно редко. В этом случае используют кабель с четырьмя жилами, две из которых являются фазами, а две другие – ноль и заземление. Подключение производят так: сначала подсоединяют провод заземления, потом используя перемычку для нулевых выводов, подсоединяют нулевой провод. Если плита имеет три фазных вывода, то два из них соединяют перемычкой и подсоединяют к одному из выводов фазную жилу кабеля, а к оставшемуся третьему выводу – вторую фазную жилу.

Трехфазное подключение

Подключение плиты к трехфазной электросети имеет массу преимуществ. Во-первых, при таком подключении происходит более быстрый нагрев конфорок. Во-вторых, на проводку припадает меньшая нагрузка, а в-третьих – практически полностью отсутствует падение электронапряжения даже во время работы плиты с полной нагрузкой. Главным недостатком такого подключения является стоимость, которая на порядок выше по сравнению с однофазным подключением. Кроме того, следует отметить определенную сложность оформления подобного подключения и требования к лицу, использующему такую сеть.

Для подключения электроплиты к трехфазной сети необходим кабель с пятью жилами. Три жилы этого кабеля являются фазами, а другие две – ноль и земля. Вначале также подключают заземление и ноль, предварительно соединив перемычкой нулевые выводы. К трем фазным выводам плиты подключают по одному фазному проводу кабеля. Цвет фазных проводов может быть разным, но нулевой провод всегда синий, а провод заземления – желто-зеленый.

Что касается схемы подключения плиты, то она идентична для электросетей с любым количеством фаз. Плита подключается от вводного автомата через отдельный групповой автомат. Иногда в качестве защиты его дополнительно оснащают УЗО автоматом.

Требования, предъявляемые к схеме подключения электроплиты:

  • при подключении к однофазной сети вводный автомат на квартиру должен быть рассчитан на номинальный ток 40 Ампер. При подключении к трехфазной (двухфазной) сети номинальный ток вводного автомата определяется техническими условиями;
  • для питания электроплиты должна быть организована отдельная группа, которая должна питаться от группового автомата с номинальным током 25 Ампер. Это касается только подключений к однофазной сети;
  • электрическая проводка для электрической плиты должна соответствовать нормам ПУЭ кирпичных, бетонных и железобетонных помещений и должна выполняться скрытым способом. Открытая проводка для электроплиты допускается только в тех помещениях, которые выполнены из горючих материалов;
  • розетка для электроплиты должна быть рассчитана на номинальный ток 25 Ампер. Розетка обязательно должна быть оснащена заземляющим контактом.

Регуляция мощности

Одного лишь ТЭНа недостаточно, чтобы получить рабочую конфорку: его мощность необходимо варьировать, от слабой к сильной, чтобы готовить различные блюда. Для одних нужен медленный огонь, для других быстрый. Как это осуществить?

Обычно используются две конструкции: это набор из нескольких нагревательных спиралей в одной конфорке, или термостат. В первом случае конфорка состоит из двух-трех спиралей разной мощности, которые могут быть включены одновременно или поодиночке. Регулятор огня для такой конфорки дискретный (ступенчатый), может занимать одно из четырех или шести положений. Вот пример устройства такой конфорки на 4 положения нагревателя:

  • В конфорке 3 спирали: две с малой мощностью, и одна с большой.
  • Положение 1: включена одна из спиралей с малой мощностью;
  • Положение 2: включены две спирали с малой мощностью;
  • Положение 3: включена спираль с большой мощностью;
  • Положение 4: включены все спирали одновременно.

Плитка с термостатом устроена иначе, регулятор мощности на ней плавный, а нагревательный элемент в конфорке всего один. Термостат — это реле, которое срабатывает при определенной температуре и отключает нагрев. Таким образом достигается строго заданная мощность жара. Плиты с термостатами на конфорках встречаются нечасто, но вот духовки оборудованы этим прибором практически всегда.

Духовки бывают двух основных типов конструкции: простые и конвекционные. Простая духовка нагревается двумя большими электронагревателями: верхним и нижним. У такой духовки два регулятора, один из которых задает температуру, а другой включает или выключает верхний и нижний нагреватели. Конвекционная духовка обычно имеет только один нагреватель и систему подачи воздуха на него, работающую аналогично промышленному фену.

Розетка, вилка

Проблема может быть не в самой плите, а в розетке или вилке. Первую можно проверить, подключив другой электроприбор, к примеру, чайник

Выбирая розетку, следует обратить внимание на номинальный ток. Если он отличается от указанного на автомате, то проводка может оплавиться или вовсе загореться

Для однофазной сети классической розетки на 32 ампера более чем достаточно.

Хромированные элементы вилки должны быть чистыми без признаков гари. Если таковые имеются, то её необходимо зачистить, а в сложных случаях – заменить. Здесь действует такое же правило: покупать вилку с оглядкой на номинальный ток автомата.
