Как разобрать стиральную машину samsung: схема, видео

Система управления и принцип работы агрегата

Стандартная стирка обычно включает несколько этапов, управляющихся за счет электронного модуля управления. Функции машинки реализуются в следующей последовательности:

Стирка начинается с блокировки двери и набора воды. Данная функция реализуется за счет прессостата (реле и датчика), происходит контроль уровня воды при наполнении;
За счет электронагревателя происходит нагрев воды до установленной в программе температуры. За реализацию конкретной программы отвечает микропроцессор, продолжительность также зависит напрямую от выбранной программы;
Далее за счет двигателя приводится в действие барабан, который своим вращением и осуществляет механизм стирки. Фазосдвигающий конденсатор обеспечивает работу асинхронного двигателя. За управление инверторного двигателя отвечает частотный преобразователь. В комплектации стандартной модели двигатель обычно располагается под баком, в корпусе модели с прямым приводом место двигателя – за барабаном. Программой стирки определяется количество оборотов и продолжительность. Корректная работа двигателя напрямую зависит от направления обмотки. Схему обмотки также можно найти в сети. Переключение обмотки позволяет устранить проблемы с вращением барабана;
Вода поступает в контейнер с порошком и другими средствами для стирки, вымывая их и перемещая в бак с бельем;
Самое быстрое вращение барабана происходит во время стадии отжима, скорость при этом набирается постепенно, а центробежная сила, возникающая при таком быстром вращении, служит механизмом выталкивания воды;
Как только программа завершена, происходит снятие блока двери. За счет блокировки двери обеспечивается герметичность бака. За эту функцию отвечают термозамки на основе биметаллической пластины, чей нагрев приводит к замыканию контактов. Снятие блокировки отдельной модели также может осуществляться во время стирки при нажатии на паузу для дозагрузки белья.

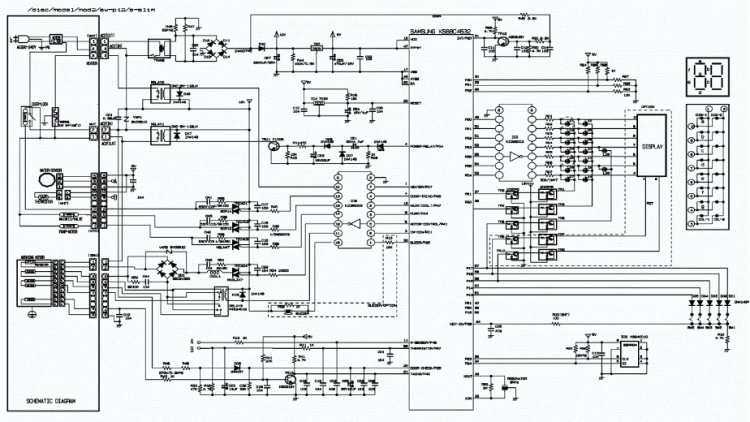

Схема модуля управления стиральной машины Самсунг, Аристон, Индезит или других популярных марок, позволяет разобраться в последовательности соединений компонентов цепи и функций каждого компонента. Скачки напряжения сети могут стать причиной необходимости ремонта, начинаемого с диагностики.

Подготовка машинки

Прежде чем первый раз запустить стиралку, необходимо провести ряд подготовительных мероприятий:

Проверить качество подключения. Резиновый патрубок монтируют к выходу из водопровода, а шланг слива к сифону или канализации.
Демонтировать транспортировочные болты (расположены на задней панели бытового прибора). Сигналом к тому, что данный пункт действий проигнорирован, станет вибрирующий в работе корпус.
Отверстия от транспортировочных болтов обязательно закрывают специальными заглушками (идут в комплекте к стиралке).
Снять защитную пленку с информационного табло и скотч с контейнера-порошкоприемника, люка.
Проверить барабан стиралки на предмет посторонних предметов.
Выставить стиральную машину на идеально ровной и твердой поверхности (от качества выполнения этого пункта зависит длительность эксплуатации бытового прибора). Для этого ножки стиралки выкручивают на нужную высоту, после чего фиксируют гаечным ключом.

Проверить, правильно ли выставлена стиральная машина можно, надавливая поочередно на углы корпуса. На ровной, твердой поверхности стиралка не покачивается, ее трудно сдвинуть с места.

Что делать?

Решая вопрос, как открыть дверь люка, следует проанализировать состояние машины и рассмотреть возможные причины. Действовать во всех случаях нужно аккуратно, не спеша. Для некоторых вариантов открытия дверцы может понадобиться сторонняя помощь.

Засор как причина блокировки

Если дверца машины не открывается, необходимо осмотреть ее. Если машинка сломалась с бельем внутри, а в барабане находится вода, скорее всего сбой произошел в системе слива.

Порядок действий в этом случае:

запустить только режим «Отжим» уже без стирки;
если слив воды произошел, значит, имел место случайный сбой в управлении;
если слив не происходит, машину следует отключить, а засор прочистить;
после восстановления проходимости сливного шланга – повторить запуск режима «отжим».

После окончания отжима и слива воды, дверь должна открыться через 1-2 минуты.

Сбой в управляющем модуле

В некоторых случаях заблокированная дверь может быть результатом сбоя в работе управляющей платы.

Порядок действий:

Отключить машину от сети, вынув вилку из розетки.
Выждать 20-30 минут.
Включить машину.
Попытаться открыть дверцу.
Если дверца по-прежнему не открывается, перейти к следующему этапу.
Запустить программу стирки. При этом машина должна будет сначала разблокировать дверцу, а потом ее снова заблокировать и начать цикл. Задача – подождать момент, когда произойдет разблокировка и прервать запущенную программу.

О разблокировке дверцы сигнализирует характерный щелчок. Этот момент нельзя упустить.

Экстренное открывание: что предлагает производитель?

Во всех моделях стиральных машин Самсунг предусмотрена возможность экстренного открытия дверцы.

Такая функция доступна при помощи встроенного троса:

Открыть люк с фильтром, который находится на передней панели внизу справа.
Найти крепление троса. Он должен быть окрашен в яркий цвет – желтый, красный или оранжевый.
Потянуть не сильно за трос, чтобы снять блокировку.

Если в стиральной машине есть вода, то следует подготовить заранее большую тряпку для ее впитывания при открытии дверцы.

Ручное вскрытие замка: доступ сверху

Если трос для экстренного открытия найти не удалось, можно пойти другим путем:

отключить стиральную машину от электропитания;
перекрыть подачу воды;
выдвинуть стиральную машину так, чтобы получить доступ к ее задней стенке;
в верхней части задней панели найти винты, удерживающие верхнюю крышку, и открутить их;
потянув крышку в сторону задней стенки, снять ее;
отклонить стиральную машину назад так, чтобы бак сдвинулся, и сверху можно было рассмотреть защелку замка дверцы;
найти язычок, который служит для запирания дверцы, и отодвинуть его.

Делать все перечисленные манипуляции можно после осуществления слива воды.

Открытие при помощи шнура

Этот способ может помочь открыть стиральную машинку даже в том случае, если ручка или сам механизм с защелкой сломан в результате неумелых действий или износа.

Для манипуляции понадобится шнур со следующими параметрами:

длина равна сумме окружность дверцы плюс 25 см;
диаметр сечения должен быть равен 0,5 см (чтобы помещаться в зазор крышки люка и фасадной панели аппарата).

Порядок действий:

Просунуть шнур между дверцей и самим корпусом стиральной машины. Помочь себе можно отверткой с плоским наконечником или другим аналогичным не острым инструментом.
Потянуть за свободные концы шнура так, чтобы создалось давление на участке с замком.

Если дверца уже сломана, то ее открытие решит только часть проблемы. Дальше необходимо провести диагностику и отремонтировать или заменить испорченную деталь.

Это не всегда возможно сделать собственными силами. На помощь придут специалисты по ремонту стиральной бытовой техники.

Наглядно данный способ показан в следующем видео:

Где он находится?

Для того, чтобы получить доступ к нагревательному элементу, необходимо выполнить частичный разбор стиральной машины. Для этого понадобится набор отверток. В большинстве моделей машин Самсунг нагревательный элемент находится внизу с организацией доступа с фасадной стороны.

Перед тем как приступить к ремонту, необходимо выполнить подготовительные работы:

Слить воду, если она есть в баке.
Отключить стиральную машину от электросети, вытащив вилку из розетки.
Перекрыть подачу воды на машину.
Вытащить кювету для засыпания стирального порошка.
Выдвинуть машину таким образом, чтобы обеспечить себе свободный доступ к ней со всех сторон.
Со стороны задней стенки открутить винты, которые удерживают верхнюю панель.
Сдвинуть верхнюю крышку и снять ее.
В верхней части машины, со стороны фасада и с торцов, найти и выкрутить винты, которые удерживают панель с индикаторами. Так как она соединена с машиной не только наружным крепежом, но и проводами, расположенными с внутренней стороны, действовать следует очень аккуратно.
Отвинченную панель кладут сверху на машину, не нарушая контакты.
Находят все винты, которые удерживают фасадную панель, и отвинчивают их.
Фасадную панель снимают. В районе замка люка эта панель имеет соединение с машиной проводкой. Провода нужно аккуратно отсоединить, а панель с дверцей люка убрать в сторону.

При снятых панелях можно получить доступ к ТЭНу. На этом этапе сам трубчатый элемент еще не виден, для обзора доступно только крепление и подвод контактов.

Амортизаторы

Этот элемент — расходный материал, который вырабатывается с течением времени. Срок использования зависит от интенсивности эксплуатации. Его можно оценить периодом от 5 до 10 лет. Характерный признак — во время цикла отжимания машина прыгает, а также двигается по помещению. Покупка амортизационных подкладок не решает проблему.

Производитель предусмотрел правильную работу без них. В этом случае необходима замена амортизаторов. В стиральной машине Samsung их две штуки. Ремонт выполнять удобно. Они прикреплены съёмными штифтами к корпусу и баку.

Доступ можно получить двумя способами:

Амортизаторы стиральной машины

ТЭН

К поломке нагревателя приводит жёсткая вода, вследствие чего образуется накипь. На ТЭНе из-за постоянного нагрева она превращается в камень и повреждает поверхность. Отметим, что в регионах где мягкая вода, например, в Санкт-Петербурге и окрестностях нагреватели практически не выходят из строя. В Москве — жёсткая вода, и такая поломка злободневна.

Снятие ТЭНа

Для того чтобы продлить период эксплуатации, используйте средства для защиты от накипи: «Калгон», профессиональные преобразователи, или народные — в виде лимонной кислоты.

Неисправность проявляется двояко:

В обоих случаях диагностика проводится мультиметром. Для того чтобы получить доступ к контактам необходимо снять переднюю панель. Последовательность действий по разборке смотрим здесь. Отцепляем провода. Ставим тестер на проверку сопротивления.

Сначала исследуем контакты, на которые приходит напряжение. Если между ними бесконечность, то необходима замена. Затем ставим максимальный предел.

Смотрим сопротивление между землёй и каждым контактом. Если будет значение отличное от нуля, то нагреватель подлежит замене. Эксплуатация с утечкой тока приведёт к неправильной работе и поломке модуля управления.

Цена и место покупки

Но необходимо подойти к вопросу серьезно, так как в продаже присутствуют различные модели ТЭНов. Они имеют отличия по мощности и модификации.

Чтобы быть уверенным в покупке новой детали, можно взять с собой в магазин уже снятый нагревательный элемент, и просто купить аналогичный. Или сфотографировать на телефон маркировку.

Для стиральных машин Самсунг нагревательные элементы чаще идут с мощностью:

1,9 кВт,
1,85 кВт.

Стоимость одной из популярных моделей ТЭНа для стиральной машины Самсунг, со встроенным теплодатчиком, TPd 180-SG-1900 составит от 500 рублей.

ТЭН – не самая дорогая деталь. Существует много разновидностей ТЭНов, но выбор желательно остановить на модели, которая аналогична заменяемой. Не стоит покупать ТЭН, бывший в употреблении, даже если он «прозванивается» — нет гарантии, что он будет служить длительное время.

Режимы стирки

В стиральных машинах «Самсунг», поставляемых на российский рынок, предусмотрена русскоязычная панель управления. В число основных программ техники входят:

«Хлопок»;
«Синтетика»;
«Детские вещи»;

«Шерсть»;
«Быстрая»
«Интенсивная».

Режим «Eco Bubble» позволяет эффективно очищать вещи без вреда для ткани при низкой температуре воды. Специальный генератор смешивает моющее средство с водой и пузырьками воздуха, которые буквально выталкивают грязь из структуры материала.

Выключаете из розетки стиралку?

О-да!Нет

Среди дополнительных функций стиралок «Самсунг» стоит отметить:

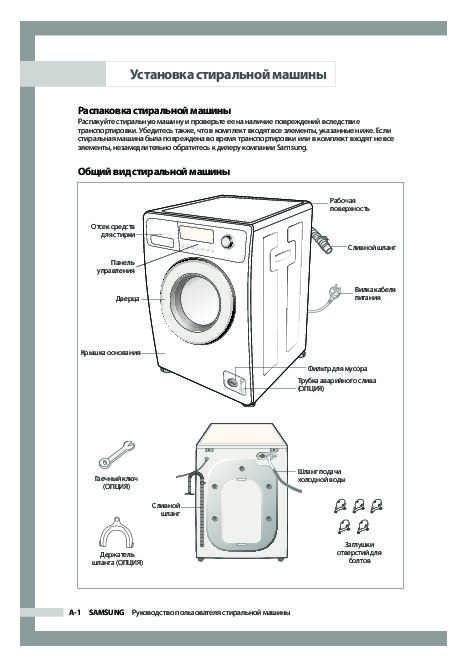

Схемы устройства стиралок Samsung

Схемы устройства стиральных машин Самсунг могут иметь незначительные различия, в зависимости от модели. Однако общие комплектующие всегда одни и те же. Схема изображена на рисунке:

Основные элементы стиральных машинок Самсунг:

передняя панель, задняя стенка, верхняя крышка и дно прибора — все они фиксируются с помощью болтов;
выдвижной лоток для моющих средств;
панель с программами;
барабан, муфта, бак;
противовесы — чаще всего их два, располагаются они в верхней и в нижней части стиральной машины;
двигатель;
рессоры;
насос;
ТЭН;
прессостат.

Помимо основной схемы стиральной машины, есть еще электронная схема, которая пригодится при проверке целостности проводов и узлов. Она представлена на рисунке:

Ремонт стиралки Bosch

В том случае, когда простыми методами проблема не решилась, необходимо переходить к анализу состояния узлов, неисправность которых может повлиять на отсутствие вращения барабана.

Перед началом работ, которые проводятся при открытом корпусе стиралки, аппарат обесточивают и перекрывают подачу на него воды.

Проблема с ремнем

В стиральных машинах Bosch с ременной передачей возможна ситуация с проскальзыванием ремня или его соскальзыванием со шкива.

Эта деталь предназначена для передачи вращательного момента от мотора на шкив барабана. Именно это и обеспечивает его вращение. Доступ к ремню – со стороны задней стенки стиралки.

Необходимо демонтировать заднюю панель. В нормальном состоянии ремень должен быть туго натянут, соединяя мотор и большое колесо шкива, расположенного на баке. При износе детали, ее заменяют на новую аналогичную. Причиной выхода из строя может быть как чрезмерно интенсивная работа стиральной машины, так и ее длительный простой без работы.

Если ремень просто «слетел» со своего места, его можно вернуть и продолжить эксплуатацию машинки. Но если проблема повторяется, деталь необходимо заменить. Подробнее читайте тут.

Щетки мотора

Щетки мотора – расходный материал, который изнашивается в процессе работы мотора Bosch. Эти детали участвуют в создании электромагнитного поля. При многолетней работе они физически стираются, уменьшаясь в размере. Ремонту эти детали не подлежат – их заменяют на новые.

Физически мотор находится под баком стиралки Bosch. Для выполнения ремонтных работ, его отсоединяют от проводов и снимают винты, которые его удерживают в посадочном гнезде. Подробнее читайте здесь.

Замена щеток — в видео:

Управляющий модуль

Блок управления – это мозговой центр стиральной машины Bosch, который отвечает за работу всех узлов аппарата, координируя их. Если имеет место перегорание элементов платы, необходим ремонт.

Для снятия модуля нужно:

Убрать верхнюю крышку стиралки.
Вытащить порошкоприемник.
Снять панель управления.
Отсоединить все контакты блока.
Провести диагностику платы.
При выявлении неисправностей – пропаять дорожки, заменить сломанные радиоэлементы.

Перед снятием блока все подключения желательно сфотографировать. Это поможет в его установке после ремонта.

Поломка мотора

Если при износе щеток их можно легко поменять, то при сгорании самого мотора ремонт практически невозможен. Сгоревший двигатель заменяют на новый.

Таходатчик

Если вышел из строя датчик контроля скорости вращения барабана, то стиральная машина Bosch перестает его вращать. Решение проблемы – замена детали.

Подшипники

Износ подшипников происходит вслед за износом сальника. Попадающая на металлические элементы вода, приводит к коррозийным процессам и, как следствие, к разрушению подшипников.

Задействованные во вращении барабана, они утрачивают функциональность, и барабан перестает двигаться.

Решение проблемы – замена подшипников. Это – сложная процедура, требующая полной разборки стиралки, которая не по силам новичкам. Подробности — в этой статье.

Проводка

Проводка позволяет электрическим сигналам проходить между узлами. При нарушении контактов или повреждении самих проводов, такие сигналы перестают проходить.

В результате возможны различные сбои, в том числе – отсутствие вращения барабана Bosch. Решение проблемы – осмотр жгута проводки и клемм. При необходимости – замена и проведение ремонтных работ.

В каких случаях он требует починки?

В процессе стирки на большинстве режимов необходим нагрев воды. Если ТЭН испорчен, то вода не нагревается. Стиральная машина Samsung о неисправности сообщает при помощи кода ошибки, который выдается на дисплей.

Это может быть:

НС2,
НС1,
НС,
Е6,
Е5,
НЕ2,
НЕ1,
Н2,
Н1.

Машинки, у которых нет дисплея на корпусе, сигнализируют о сбое следующим способом:

мигание всех индикаторов режимов стирок;
горит два центральных индикатора температуры.

Или в таком варианте:

мигание всех индикаторов режимов стирок;
горит вторая сверху и нижняя лампочки температур.

Несмотря на поломку ТЭНа, машина может по-прежнему исправно работать на программах, на которых не требуется нагрев воды.

Если машина выдала код ошибки и не производит нагрев, необходимо убедиться, что проблема именно в ТЭНе.

Для этого следует:

Проверить, правильно ли машина подключена к электросети. Если возможно, нужно убрать удлинители и тройники, чтобы обеспечить подключения прямо в розетку.
Проверить, не является ли сбой случайным нарушением работы. Для этого следует выключить машину, потом включить и снова запустить работу.

Если после всех проверок, ТЭН по-прежнему не греет, придется заняться ремонтом. Для этого понадобится инструмент и новая деталь.

Отсутствие нагрева не обязательно указывает на проблему именно с ТЭНом, также нельзя исключать вероятность сбоя в модуле управления и поломку датчика температуры.

Убедиться в нерабочем состоянии прибора возможно только измерением сопротивления. Сделать это можно мультиметром. До этого теста точно сказать, что проблема именно в нагревательном элементе, невозможно. Поломка ТЭНа – одна из наиболее частых неисправностей.
