Как правильно выбрать блок питания для ноутбука

Проверка отремонтированного источника питания

После того, как АТХ блок отремонтирован, важно правильно провести его первое включение. При этом, если были устранены не все неполадки, возможен выход из строя отремонтированных и новых узлов прибора

Запуск устройства питания можно осуществить автономно, без использования компьютерного блока. Для этого перемыкается контакт PS_ON с общим проводом. Перед включением на место предохранителя впаивается лампочка 60 Вт, а предохранитель удаляется. Если при включении лампочка начинает ярко светить, то в блоке присутствует короткое замыкание. В случае когда лампа вспыхнет и погаснет, лампу можно выпаивать и устанавливать предохранитель.

Следующий этап проверки БП происходит под нагрузкой. Сначала проверяется наличие дежурного напряжения для этого выход нагружается нагрузкой порядка двух ампер. Если дежурка в порядке, блок питания включается замыканием PS_ON, после чего делаются замеры уровней выходных сигналов. Если есть осциллограф — смотрится пульсация.

1. Напряжение сети

Если Вы покупаете устройство в стране бывшего СНГ, то в любом случае оно должно подходить для сети 220 Вольт. Если покупка происходит в Соединённых штатах, то должно хватить БП на 110 Вольт. В принципе, все современные зарядки являются универсальными для всех стран. Но на всякий случай следует взглянуть на сам блок питания, где оно и должно быть написано (см.выше).

Подробную информацию возможно также найти в свободном доступе в интернете. Следует только набрать в поисковой строке название ноутбука и после в выдаче  поискать нужный ресурс. Зная все необходимые токи — возможно даже поискать данные о подходящем блоке питания.

Зарядка для ноутбука: первый элемент – кабель

Начнем с самого простого: шнур блока питания. На одном конце – вилка

Обратите внимание: для наших розеток подходят штепсельные вилки с двумя цилиндрическими контактами. В США и некоторых странах Европы вилки имеют три штыря

С другой стороны кабеля – специальный штекер 2-pin или 3-pin, который подсоединяется к блоку питания. Если вы покупаете новый адаптер, эта характеристика не так важна. Ведь зарядка для ноутбука всегда идет в комплекте с кабелем.

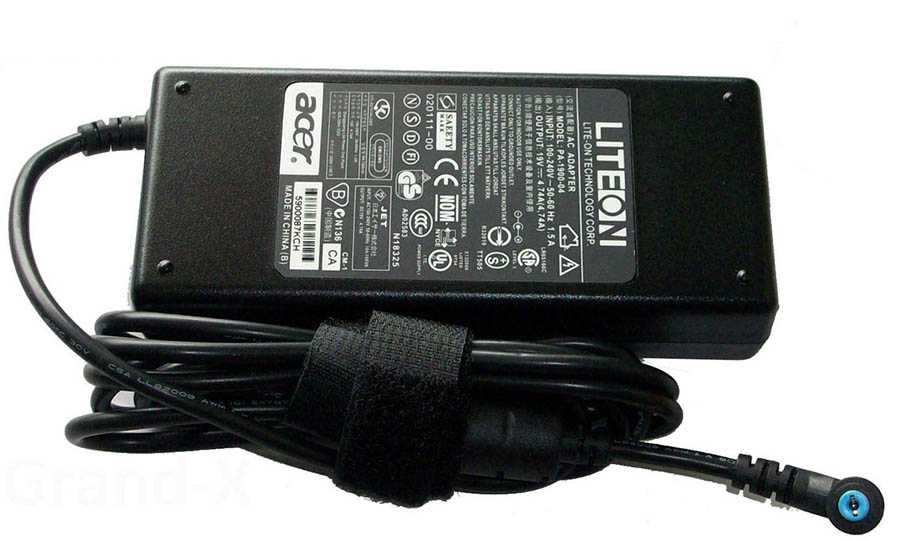

Блок питания: 4 главных параметра

Переходим к самому блоку питания. На корпусе есть этикетка с важнейшими данными:

  1. Логотип и модель зарядного устройства. Этой информации достаточно, если вы решили купить оригинальный адаптер. Новое устройство будет идентично старому, идеально подойдет ноутбуку.
  2. Входное напряжение – количество вольт, которое должно быть в сети, чтобы адаптер работал стабильно. Обозначено словом Input. Если на этикете написано 110-240V – устройство способно заряжать ноут в таком диапазоне напряжения. Адаптером можно пользоваться дома и за границей (только через переходник);
  3. Выходные параметры – указаны за словом Output. Первым обозначено напряжение (V). У большинства зарядок и ноутов этот показатель составляет 15-20V. Допускается отклонение до 2 вольт. Вольтаж записан на шильде лэптопа и на блоке питания. Сила тока обозначена в амперах (А). Специалисты считают, что сила тока БП не должна быть меньше, чем на ноутбуке. Слабый адаптер может перегореть. Более «сильная» зарядка только на пользу – работа стабильнее;
  4. Аналогичные требования к мощности: больше – пожалуйста, меньше нельзя. Блок питания, по количеству ватт (W) превосходящий лэптоп, быстрее восстановит емкость батареи и не «перетрудится» сам.

Кстати, зарядное устройство способно самостоятельно перенастраивать поступающую электроэнергию и отдавать ноутбуку то количество, сколько необходимо. Таким образом, исключается перерасход энергии, когда аккумуляторная батарея заполняется на 100%, адаптер перестает закачивать ватты.

Коннектор: с точностью до миллиметра

Можно найти блок питания с идеальными характеристиками, но если не подходит коннектор, адаптер превращается в кусок пластмассы с микросхемами.

Разновидности штекеров по брендам:

  • стандартный разъем – цилиндрический. Самый распространенный вариант, отличается только диаметр в разных моделях. Основной диаметр – 5 мм и 5,5 мм, внутренний диаметр – от 1,6 мм до 2,5 мм.
  • Цилиндрический коннектор с интеллектуальным (центральным) контактом внутри. Наиболее популярный размер штекера (5,5х2,5 мм) представлен в блоках питания Asus и Toshiba. На сайте batterion.ru представлены адаптеры Asus к 32 сериям ноутбуков этого бренда.
  • прямоугольный штекер используется редко. Чаще всего его можно встретить в ноутбуках Lenovo. Это блоки питания с мощностью 65W, силой выходного тока 3,25А и выходным напряжением 20V.

Оригинальной зарядки не найти – выход есть!

Самый легкий путь, как мы сказали выше, подбирать блок питания по названию и серии ноутбука. Если вы ищете оригинальное устройство, можно просто ввести эти данные в поисковик или продиктовать их продавцу. Покупая адаптер в надежном месте – таком, как , зарядка гарантированно подойдет вашему лэптопу.

Но в жизни не все так просто. Если вашему ноутбуку 4-5 лет, велика вероятность, что фирма уже сняла эту модель с производства. Остается искать совместимые аналоги. Вот здесь и пригодится поиск по параметрам, приведенным в статье. Главное отличие совместимых моделей: они сделаны по лицензии брендовых компаний, но менее известными производителями. Такие адаптеры идентичны оригиналу, но на этикетке нет «раскрученного» логотипа. Зато не нужно переплачивать за «имя», поэтому цены однозначно порадуют.

Проверка работоспособности

После того, как устранены причины, которые вывели из рабочего режима БП, его надо проверить.

Самая элементарная операция – это включить компьютер в сеть. Но, кстати, это можно выполнить и без подключения ПК. Достаточно подключить к БП любую нагрузку, к примеру CD-ROM, после чего надо закоротить зелёный и чёрный провод в разъёме БП и включить его.

Если всё в порядке, тогда на исправном блоке питания сразу же включится вентилятор и светодиод привода. И естественно, обратная реакция БП (если ничего не начало работать), тогда причина не устранена.

После того, как подтвердится исправность прибора, можно начинать сборку системного блока.

Лучшие дешёвые блоки питания до 1000 рублей

Если руководствоваться мнением опытного специалиста по компьютерному hardware, то он скажет: блок питания не стоит покупать ни в коем случае. И в чём-то он будет прав: нужное качество стартует от определённой цены. Однако на практике для очень многих простых пользователей решающим фактором является цена. Купить подешевле, а там сколько отпущено, столько и прослужит. Поэтому бюджетный сегмент комплектующих будет востребован всегда, даже при невысоком качестве товара. Тем не менее, даже в дешёвой ценовой категории можно найти устройства, которые смогут работать более-менее надёжно и продуктивно. Правда, большой мощности от них ожидать не стоит.

5. ExeGate ATX-XP450 450W

Фирма «Экзегейт» прочно обосновалась в самом низу ценовых категорий блоков питания. Примерно половина всех дешёвых блоков питания выпускаются ей. Совсем дешёвые устройства можно найти и за 600 рублей, а за 800-900 они будут даже оформлены наподобие дорогих. 450-ваттная версия будет вполне достаточна для питания стандартного компьютера со слабой видеокартой. Также благодаря низкой цене его можно приобретать на замену в старые машины, которые ещё годятся для работы. Однако большой нагрузки он не выдержит.

ExeGate ATX-XP450 450W

Характеристики:

  • форм-фактор ATX;
  • мощность 450 Вт;
  • кулер охлаждения 12 см.

Плюсы

  • низкая цена;
  • достаточная мощность;
  • распространённый форм-фактор;
  • разъём под мат-плату подходит к старым и новым устройствам.

Минусы

  • низкая надёжность;
  • высок процент заводского брака.

Блок питания ExeGate ATX-XP450 450W

4. STM STM-40SH 400W

Простой и компактный блок питания с 80-миллиметровым вентилятором. Из-за небольшого диаметра такому кулеру приходится вращаться более интенсивно, а значит, создавать больший шум. Впрочем, шумность — отличительная черта всех дешёвых выпрямителей. 400 Вт рабочей мощности не создадут критического перегрева в модуле.

STM STM-40SH 400W

Характеристики:

  • форм-фактор: ATX;
  • мощность 400 Вт;
  • кулер охлаждения 80 мм.

Плюсы

  • компактный;
  • недорогой;
  • средняя мощность.

Минусы

  • шумный;
  • выдаёт мощность ниже заявленной.

Блок питания STM STM-40SH 400W

3. ACCORD ACC-450-12 450W

Те, кому нужно недорогое надёжное решение для систем умеренной производительности, могут смело брать этот аппарат и устанавливать в свой десктоп. Простейшее исполнение здесь скоре плюс, чем минус. А вот длинные соединительные кабеля позволяют запитать комплектующие практически в любой части без переходников и удлинителей. Шумность кулера и его возможная поломка года через два всё равно не перевешивают приятную цену.

ACCORD ACC-450-12 450W

Характеристики:

  • форм-фактор: ATX;
  • мощность 450 Вт;
  • кулер охлаждения 120 мм.

Плюсы

  • надёжная работа;
  • длинные кабеля с разъёмами;
  • доступная цена;
  • простая конструкция.

Минусы

  • шум при работе;
  • необходимость периодического обслуживания кулера.

Блок питания ACCORD ACC-450-12 450W

2. CROWN MICRO CM-PS400 Standart 400W

Crown Micro — ещё один китайский бренд, выпускающий бюджетные блоки питания для нетребовательных пользователей. Продукция отличается долгим сроком службы, если при сборке не был допущен брак — тогда остаётся только замена. Впрочем, попытать счастья за такие деньги вполне оправдано. Из достоинств — поддержка даже более мощных, чем офисные, систем, минус — большой шум маленького кулера, который пытается охладить разогревшуюся начинку.

CROWN MICRO CM-PS400 Standart 400W

Характеристики:

  • форм-фактор: ATX;
  • мощность 400 Вт;
  • кулер охлаждения 80 мм.

Плюсы

  • надёжная работа;
  • запас выдаваемой мощности;
  • комплектующие не сгорают — только сам блок.

Минусы

сильно шумит.

Блок питания CROWN MICRO CM-PS400 Standart 400W

1. CROWN MICRO CM-PS450 450W

Один из лучших вариантов до 1000 рублей. Простой, надёжный, попадаются модификации в стильном корпусе цвета охры и тканевой оплёткой проводов. Мощность, как и во всех бюджетных блоках, не дотягивает до заявленной, что, впрочем, не мешает аппарату тянуть современные офисные или игровые системы 3 — 5-летней давности. Качество пайки не слишком высокое, но за такую цену даже отработка гарантийного срока уже окупает изделие.

CROWN MICRO CM-PS450 450W

Характеристики:

  • форм-фактор: ATX;
  • мощность 450 Вт;
  • кулер охлаждения 120 мм.

Плюсы

  • относительно тихая работа;
  • долгая служба при отсутствии заводского брака;
  • приятная цена;
  • наличие защиты от скачка электросети и повышенного отбора мощности.

Минусы

  • неаккуратная пайка;
  • завышенные паспортные параметры.

Блок питания CROWN MICRO CM-PS450 450W

Пошаговая инструкция

Итак, вооружившись всеми необходимыми инструментами, можно приступать к ремонту:

  1. Прежде всего, надо отключить системный блок от сети и дать ему немного остыть.
  2. Поочерёдно откручиваются все 4 винта, которые фиксируют заднюю часть компьютера.
  3. Такая же операция проводится для боковых поверхностей. Эта работа выполняется аккуратно, дабы не задеть провода блока. Если есть винты, которые спрятаны под наклейками их также надо отвинтить.
  4. После того, как будет снят полностью корпус, БП надо будет продуть (можно воспользоваться пылесосом). Влажной тряпкой протирать ничего не нужно.
  5. Следующим этапом будет внимательное рассмотрение и обнаружение причины неполадки.

В некоторых случаях, БП выходит из строя из-за микросхемы. Поэтому, следует тщательно осмотреть её детали

Особое внимание надо уделить предохранителю, транзистору и конденсатору

Зачастую, причиной поломки блока питания является вздутие конденсаторов, которые ломаются из-за плохой работы кулера. Вся эта ситуация легко диагностируется в домашних условиях. Достаточно лишь внимательно рассмотреть верхнюю часть конденсатора.

вздутые конденсаторы

Выпуклая крышечка является показателем слома. В идеальном состоянии, конденсатор – это ровный цилиндр плоскими стенками.

Для устранения этой поломки понадобится:

  1. Извлечь сломанный конденсатор.
  2. На его место устанавливается аналогичная сломанному новая исправная деталь.
  3. Кулер снимается, чистится его лопасти от пыли и других частиц.

Чтобы не подвергать компьютер перегреву, его следует регулярно продувать.

Для того, чтобы проверить предохранитель ещё одним способом, его не обязательно выпаивать, а наоборот присоединить медную жилу к контактам. В случае, если БП начнёт работать, тогда достаточно просто припаять предохранитель, возможно, он просто отходил от контактов.

Для проверки работоспособности предохранителя, достаточно лишь включить блок питания. В случае, если он сгорает во второй раз, тогда надо искать причину поломки в других деталях.

Следующий вариант поломки может зависеть от варистора. Он используется для того, чтобы пропускать ток и выравнивать его. Признаком его неисправности являются следы нагара или чёрные пятна. Если таковы были обнаружены деталь надо заменить на новую.

варистор

Примечание! Варистор – это та деталь компьютера, которая проверяется во включенном состоянии, поэтому надо быть осторожным и внимательным. По аналогичному принципу проверяется каждая отдельная деталь: диоды, резисторы, конденсатор.

Следует отметить, что проверка и замена диодов не слишком простая задача. Для их проверки следует выпаять каждый диод по отдельности или же сразу всю деталь. Заменять их следует аналогичными деталями с заявленным напряжением.

Если после замены транзисторов они снова сгорают, тогда следует искать причину в трансформаторе. Кстати, эту деталь достаточно тяжело найти и купить. В таких ситуациях опытные мастера рекомендуют покупать новый БП. К счастью, подобная поломка случается достаточно редко.

Ещё одна причина поломки БП может быть связана с кольцевыми трещинами, которые нарушают контакты. Это можно обнаружить и визуально, тщательно осмотрев печатную планку. Устранить подобный дефект можно с помощью паяльника, выполнив тщательную пайку, но при этом надо хорошо уметь паять. При малейшей ошибке, можно нарушить целостность контактов и тогда придется менять всю деталь целиком.

кольцевые трещины

Если же обнаружена более сложная поломка, тогда потребуется отличная техническая подготовка. Также, придется использовать сложные измерительные приборы. Но следует отметить, что приобретение подобных приборов обойдётся дороже нежели весь ремонт.

Следует знать, что элементы, которые требуют замены, иногда бывают в дефиците и мало того, что трудно достать, так они ещё и дорого стоят. Если же случается сложная поломка и затраты на ремонт превышают цену по сравнению с приобретением нового блока питания. В таком случае, выгоднее и надежнее будет приобрести новый прибор.

Стоимость ремонта

Если выполнять самостоятельный ремонт блока питания и при этом не иметь под рукой необходимых инструментов, то в первую очередь придется потратиться на их покупку. Эта сумма может достигать от 1000 рублей до 5000 рублей.

Что касается самого БП, то там зависит всё от деталей, которые пришли в негодность. В среднем, ремонт может обойтись до 1500 тыс. рублей.

К сведению: блок питания в бывшем употреблении в хорошем состоянии может стоить 2000 – 2500 рублей. Это относится к моделям для старых компьютеров. Современные ПК оснащены более дорогими БП.

В сервисном центре, подобная процедура может обойтись примерно в такую же сумму. Но при этом, следует помнить, что специалист всегда дает гарантию на свою работу.

Диагностика устройства питания

Перед тем, как перейти непосредственно к диагностике компьютерного прибора питания, нужно убедиться, что неполадка именно в нём. Проще всего, это сделать, подключив заведомо исправный блок к системному блоку. Поиск неисправностей в блоке питания компьютера можно осуществлять по следующей методике:

  1. В случае повреждения БП необходимо попытаться найти пособие по его ремонту, принципиальную электрическую схему, данные о типичных неисправностях.
  2. Проанализировать условия, при каких условиях работал источник питания, исправна ли электрическая сеть.
  3. Используя свои органы чувств определить есть ли запах горевших деталей и элементов, не было ли искрения или вспышки, прислушаться слышны ли посторонние звуки.
  4. Предположить одну неисправность, выделить неисправный элемент. Обычно это самый трудоёмкий и кропотливый процесс. Этот процесс ещё более трудоёмкий, если отсутствует электрическая схема, которая просто необходима при поиске «плавающих» неисправностей. Используя измерительные приборы проследить путь прохождение сигнала неисправности до того элемента, на котором имеется рабочий сигнал. В результате сделать вывод, что сигнал пропадает на предыдущем элементе, который и является нерабочим и требует замены.
  5. После ремонта необходимо протестировать источник питания с максимально возможной его нагрузкой.

А как быть если старого адаптера нет?

Тогда обращаем внимание на корпус самого устройства для которого хотим приобрести адаптер питания. Рядом с гнездом для подключения адаптера уважающий себя и покупателей производитель также обозначит необходимые параметры в виде уже знакомой вам символики, указывающей нужные напряжение , ток, и полярность

Иногда эти параметры указываются  в инструкции или написаны на специальной бирке наклеенной на корпус устройства.

Если ничего из этого нет, то действуем следующим образом:

  • Узнаём нужное напряжение — для этого нужно посчитать  сколько батареек вставляется в устройство и рассчитать их суммарное напряжение. Напряжение одной батарейки обычно 1,5 вольта за исключением некоторых видов. Уточняйте на используемых батарейках.
  • Узнаём нужный ток —его конечно можно измерить, но особой необходимости в этом нету. В устройствах питаемых от батареек  будет достаточно  адаптера способного выдать ток 1000 mA (1 А) и даже меньше.
  • Полярность — желательно убедится методом прозвонки, но как уже писалось, чаще примерно в 90% используется такая распайка — «плюс» внутри «минус» снаружи.
  • Разъём подбирается «примеркой».

Стоимость ремонта

Если выполнять самостоятельный ремонт блока питания и при этом не иметь под рукой необходимых инструментов, то в первую очередь придется потратиться на их покупку. Эта сумма может достигать от 1000 рублей до 5000 рублей.

Что касается самого БП, то там зависит всё от деталей, которые пришли в негодность. В среднем, ремонт может обойтись до 1500 тыс. рублей.

К сведению: блок питания в бывшем употреблении в хорошем состоянии может стоить 2000 – 2500 рублей. Это относится к моделям для старых компьютеров. Современные ПК оснащены более дорогими БП.

В сервисном центре, подобная процедура может обойтись примерно в такую же сумму. Но при этом, следует помнить, что специалист всегда дает гарантию на свою работу.

Ремонт импульсных блоков питания

Из всех возможных видов БП наиболее ненадежными считаются импульсные модели. Это связано с тем, что через него проходит все мощность, которую потребляет электросхема прибора.



Импульсный блок питания

Они часто используются для питания современных бытовых приборов и устройств.

Ремонт в данном случае предполагает следующий алгоритм действий:

  • поиск причины поломки;
  • ее устранение путем замены, например, сгоревшей детали на новую. Помните, что нужно одновременно менять все вышедшие из строя детали. В противном случае включение в сеть БП с неисправным элементом приведет к повреждению уже заменённых элементов;
  • проверка устройства на работоспособность.

Ремонт таких приборов не представляет собой ничего сложного.

Как определить неисправность?

Прежде всего, при поиске поломок блоков питания, проводится визуальный осмотр сохранности геометрии конденсаторов. Именно эти детали перегорают чаще всего, как правило, это происходит из-за критического повышения температурного режима. Считается, что ровно половина всех неисправностей блоков питания связана именно с конденсаторами, поэтому они должны быть первым объектом осмотра.


Многие неисправности в системе так или иначе взаимосвязаны, например, при обнаружении вздутия конденсаторов, необходимо убедиться и в корректной работе системы охлаждения. Часто работа вентилятора ухудшается из-за отсутствия смазки, которая со временем попросту вырабатывается. В таком случае отмечается существенное снижение качества обдува системы, что становится причиной перегрева многих узлов компьютера. В таком случае необходимо смазать вентилятор и вычистить его от пыли.

Итак, если на плате блока питания наблюдаются остатки электролита или вздутие конденсатора, причина неисправности понятна. Решение проблемы – замена детали на рабочую. Еще одна возможная причина отказа данного элемента заключается в возможности электрического пробоя проводников.

Может возникнуть такая ситуация, при которой конденсатор внешне исправен, электролита на плате не наблюдается, а пульсация выходящих напряжений находится на критически высоком уровне. В данном случае также можно грешить на данный элемент, поскольку нарушается связь между его обкладкой и выходом.

Если конденсаторы исправны и никаких проблем с сопротивлением нет, значит следует обратить внимание на прочие детали. Сначала необходимо оценить состояние предохранителя, дальше просмотреть другие защитные элементы и в конечно итоге тестируются полупроводниковые элементы

Неисправность предохранителя диагностируется очень просто, он имеет форму прозрачного цилиндра с маленькой проволочкой внутри.

Если ее видно, значит все в порядке, если нет – проблема очевидна. Для подтверждения диагноза, также необходимо провести замер сопротивления. Самым простым решением данной проблемы будет замена детали на новую, хотя вообще предохранители часто подлежат ремонту. Но, как правило, он не имеет смысла из-за трудоемкости, гораздо проще установить новый.

Еще один способ тестирования детали – припаивание к нему небольшой медной жилы. В случае исправности данного элемента, она быстро перегорит. Если такого не наблюдается – тогда лучше попросту установить новый предохранитель.

Проверка блока питания

Хотя импульсный БП и не относится к числу радиоэлектронных схем начального уровня, его диагностика и ремонт своими руками доступны многим людям, имеющим базовые знания и навыки в области радиоэлектроники. Рассмотрим типовую процедуру проверки снятого с компьютера БП:

  1. Подключите к выводам +3,3В, +5В и +12В мощные нагрузочные резисторы, рассчитанные на ток около 1А и соответствующую мощность. Это нужно для избежания неправильной работы некоторых блоков без нагрузки.
  2. Подайте на блок сетевое питание.
  3. Проверьте наличие напряжения на линии +5VSB. Оно должно возникать непосредственно после включения блока в сеть.
  4. Замкните вывод PS-ON на корпус БП. При этом на силовых выходах БП и выводе PG должны установиться соответствующие напряжения.

Возможные варианты неисправностей:

При включении питания отсутствует дежурное напряжение. Если при этом БП запускается и генерирует управляемые напряжения, проверьте работоспособность импульсного преобразователя дежурного напряжения (наличие импульсов на первичной обмотке его трансформатора), исправность выпрямителя (наличие постоянного напряжения не менее 9В на входе микросхемы 7805) и работоспособность стабилизатора (на выходе микросхемы 7805 должно быть +5В).
Если присутствует дежурное напряжение, но БП не запускается, попробуйте принудительно запустить ШИМ-контроллер следующим образом:

При отсутствии генерации импульсов на обозначенных ножках микросхемы потребуется ее замена

В противном случае следует обратить внимание на выходной каскад преобразователя, особенно – коммутирующие транзисторы.
Если нет дежурного напряжения и БП не запускается, последовательно проверьте входной выпрямитель: целостность предохранителя и терморезистора, отсутствие обрывов в обмотках дросселей. Однако наиболее часто встречающаяся неисправность – это выгорание диодного моста в результате короткого замыкания в конденсаторе фильтра

Это будет сразу заметно и по характерному запаху, и по сгоревшим диодам.
Если же отсутствует напряжение только на одном из управляемых силовых выходов, стоит в первую очередь обратить внимание на выпрямительный диод и фильтрующий конденсатор этой цепи.
