Почему экран телевизора внезапно гаснет, хотя звук продолжает работать в обычном режиме? Это одна из самых распространенных поломок современных ЖК-панелей. Популярность LED-технологий привела к тому, что многие пользователи сталкиваются с перегоранием отдельных диодов. Сложность выбора между сервисным центром и самостоятельным ремонтом часто упирается в стоимость услуг. В этой статье я расскажу, как заменить подсветку телевизора своими руками, чтобы сэкономить бюджет и вернуть технику к жизни.

Первичная диагностика неисправности

Первым делом нужно убедиться, что проблема именно в светодиодах, а не в блоке питания или главной плате. Самый простой способ — тест с фонариком. Выключите свет в комнате, включите телевизор и плотно приложите мощный фонарик к стеклу экрана. Если под лучом видны очертания меню или изображение, значит, матрица работает, а подсветка вышла из строя. Также я всегда проверяю реакцию устройства на пульт и наличие звука: если звук есть, а изображения нет, вероятность выхода из строя LED-лент составляет около 90%.

Инструментарий для проведения работ

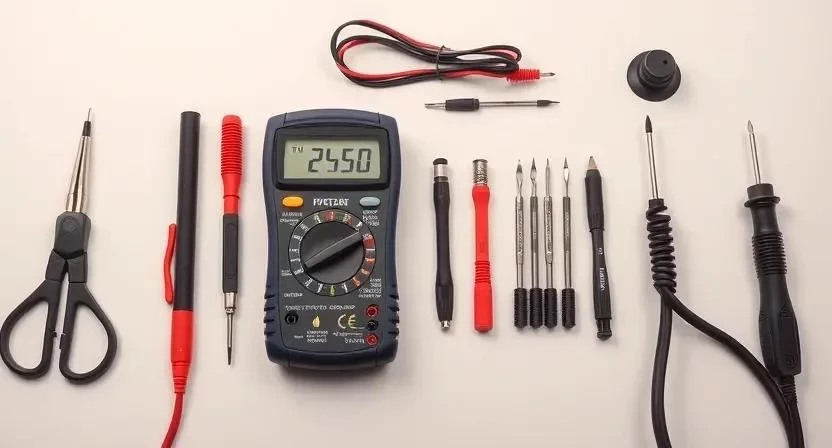

Для качественного ремонта потребуется определенный набор инструментов. Я рекомендую подготовить всё заранее, чтобы не вскрывать корпус повторно. Основной упор стоит сделать на аккуратность, так как матрица крайне хрупкая.

1. Набор прецизионных отверток (крестовая PH1, PH2).
2. Вакуумные присоски для безопасного снятия матрицы.
3. Цифровой мультиметр для прозвонки цепей.
4. Паяльный фен с регулировкой температуры (от 200 до 450 градусов).
5. Качественный флюс и тонкий припой.
6. Пинцет с тонкими концами для захвата диодов.
7. Новые светодиодные планки или отдельные LED-элементы.

Для удобства я составил таблицу с назначением каждого инструмента:

Процесс демонтажа устройства

Разборка начинается со снятия задней крышки. Я обычно укладываю телевизор экраном вниз на мягкую поверхность (одеяло или специальный коврик), чтобы не поцарапать поверхность. После откручивания всех винтов аккуратно приподнимаю крышку. Важно сразу отсоединить все шлейфы (гибкие плоские кабели), соединяющие платы управления с матрицей. Я всегда фотографирую расположение проводов, чтобы при сборке не возникло путаницы. Затем следует демонтаж плат блока питания и драйвера подсветки, которые крепятся на несколько винтов к корпусу.

Снятие матрицы и светоотражающих слоев

Это самый опасный этап. Матрица (стеклянная панель с жидкими кристаллами) очень тонкая и может треснуть от малейшего перекоса. Я использую две или три присоски, чтобы равномерно поднять стекло. После снятия матрицы вы увидите несколько слоев рассеивателей и отражателей. Это белые пластиковые листы, которые распределяют свет от диодов по всему экрану. Их нужно снимать строго по порядку, запоминая последовательность, иначе после сборки на экране появятся темные пятна или засветы.

Поиск неисправных элементов

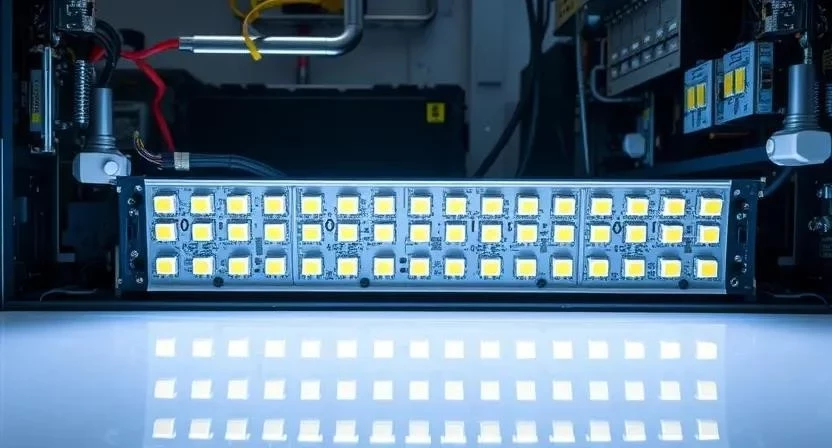

Светодиоды в телевизоре обычно соединены последовательно. Если перегорает один диод, разрывается вся цепь, и подсветка гаснет полностью. Для поиска битого элемента я использую мультиметр в режиме проверки диодов или специальный тестер.

1. Подаю напряжение на планку через тестер.
2. Визуально осматриваю каждый светодиод на предмет свечения.
3. Проверяю подозрительные диоды мультиметром.
4. Маркирую сгоревший элемент маркером.
5. Проверяю соседние планки на работоспособность.

Методы восстановления подсветки

Существует два основных подхода к ремонту: точечная перепайка и полная замена лент. Я заметил, что перепайка одного диода часто приводит к тому, что через месяц сгорает соседний, так как ресурс всей планки уже на исходе. Поэтому я рекомендую полную замену всех планок на новые.

• Полное обновление всех светодиодных лент.
• Устранение риска повторной поломки в ближайшие годы.
• Обеспечение равномерного свечения по всей площади.
• Использование новых диодов с улучшенным КПД.
• Отсутствие необходимости в многократной разборке матрицы.
• Гарантия от производителя новых комплектов.
• Стандартизация яркости всех сегментов.
• Ускорение общего процесса ремонта.

Сравним эти два метода в таблице:

Однажды я решил сэкономить и перепаял всего два диода в телевизоре Samsung. Спустя три недели экран снова погас — сгорел соседний элемент. В итоге мне пришлось разбирать устройство повторно, что увеличило риск повредить матрицу. С тех пор я меняю только весь комплект лент.

Модификация драйвера подсветки

Причиной перегорания диодов часто становится завышенный ток, который подает драйвер (блок управления питанием LED). Чтобы продлить срок службы новых лент, я рекомендую уменьшить этот ток на 10-20%. Для этого нужно найти на плате блока питания токовый резистор (обычно это низкоомный резистор с большим номиналом, часто белого или зеленого цвета). Я меняю его номинал на чуть больший, что снижает интенсивность тока. Я заметил, что яркость экрана при этом падает незначительно, но светодиоды перестают перегреваться и служат в два раза дольше.

Сборка и финальное тестирование

Перед тем как устанавливать матрицу, я обязательно включаю телевизор и проверяю работу новой подсветки. Все диоды должны светиться равномерно, без мерцания. После этого устанавливаю отражатель и рассеиватели в обратном порядке. Важно следить, чтобы между листами не попала пыль или мелкий мусор, иначе они будут видны как темные точки на экране. Закрепляю матрицу фиксаторами, подключаю шлейфы и закрываю заднюю крышку.

Критические ошибки при ремонте

Ремонт телевизора требует предельной осторожности. Я сталкивался с ситуациями, когда из-за одной ошибки устройство отправлялось на свалку.

• Касание поверхности матрицы пальцами без перчаток (оставляются жирные пятна).
• Избыточное давление на углы стеклянной панели.
• Перегрев светодиода при пайке (кристалл может просто сгореть от температуры).
• Неправильная последовательность установки рассеивателей.
• Использование слишком мощного паяльника без регулировки температуры.
• Игнорирование проверки подсветки перед установкой матрицы.
• Зажим шлейфов при закручивании винтов корпуса.

Ответы на часто задаваемые вопросы (FAQ)

Сколько стоит ремонт самостоятельно?
В среднем, стоимость новых лент на AliExpress или в магазинах запчастей составляет от 1200 до 3500 рублей в зависимости от диагонали. В сервисе такая работа обойдется в 5000-12000 рублей.

Можно ли использовать обычный паяльник вместо фена?
Для замены целых планок паяльник не нужен. Но если вы решили перепаивать отдельный диод, обычный паяльник может перегреть соседние элементы или повредить дорожки на текстолите. Я рекомендую использовать только паяльный фен.

Где заказать качественные запчасти?
Я рекомендую проверенных продавцов на AliExpress или специализированные магазины электроники, такие как ChipDip. Важно сверять маркировку планок и количество контактов.

Сколько будет служить телевизор после ремонта?
При полной замене лент и доработке драйвера (снижении тока) подсветка может прослужить еще 5-7 лет. Без доработки драйвера риск повторного перегорания остается высоким.
