Как ремонтировать утюг с парогенератором

Как выбрать?

Чтобы выбрать изделие, которое прослужит долгие годы и станет настоящим помощником, необходимо учесть некоторые факторы. Сначала стоит тщательно изучить подошву. Лучше выбирать прочную, износостойкую, долговечную. Она должна иметь высокую устойчивость к перепадам температуры.

Плохой вариант – алюминиевая подошва. На ней могут появляться различные дефекты, царапины. Имеет малый срок службы, если утюг используется очень часто. Наиболее хорошая и качественная модель будет иметь подошву из алюминиевого сплава с керамикой, тефлоном или сталью. Такие покрытия смогут защитить прибор и сделать его более надежным и крепким.

Предлагаем еще несколько рекомендаций по выбору.

Важно продумать заранее, есть ли необходимость в дополнительном увлажнении ткани или будет удобнее работать с сухим паром. Если нужен первый вариант, стоит приобретать устройство, имеющее встроенный парогенератор

Во втором же – прибор с переносным, который будет устанавливаться отдельно.
Следует прочитать инструкцию, чтобы понять, на какой воде утюг будет работать. Если обязательно нужно обрабатывать жидкость, придется приобретать специальное оборудование
Лучше сразу купить модель с фильтрами-картриджами, которая фильтрует воду самостоятельно.
Стоит обращать внимание на то, удобна ли ручка. Лучше выбрать прибор, ручка которого хорошо лежит в руке, так как в противном случае использование утюга будет некомфортным
Стоит попробовать устройство в деле: взять его и провести два-три раза в воздухе, имитируя процесс глажки. Если ручка будет казаться толстой или очень узкой, нужно посмотреть другие варианты.
Существуют модели со специальной кнопкой, которую следует держать в процессе глажки, чтобы пар продолжал образовываться. Они не слишком удобны, поэтому приобретать их не рекомендуется. Лучше выбрать устройство, в котором можно переключать режимы.

Регулятор температуры

Далее ремонт утюга своими руками — осмотр регулятора температуры. Отсоединив от подошвы утюга пластиковый корпус, получаем к нему доступ.

Как он работает? Состоит он из трех основных частей: стержня, прикрепленных к нему контактных пластин и биметаллической пластины. Биметаллическая пластина нагревается от подошвы утюга. При повышении температуры она нагревается, выгибается. При определенной температуре она выгнута настолько, что размыкает контакты, отключая питание. Когда утюг остывает, она принимает исходное состояние, контакты снова замыкаются, утюг снова начинает греться.

Сначала надо проверить, работает ли он вообще. Покрутите его из одного крайнего положения в другое. В одном из положений должен раздаться характерный щелчок, который издают замыкающиеся контакты. Именно через них подается питание на ТЭН утюга. Оставив терморегулятор в этом положении, проверим наличие электрического контакта.

От регулятора температуры отходят два контакта (к ним подключены провода, которые идут на ТЭН). К ним и прикасаемся щупами мультиметра (режим прозвонки). Если пищит — все нормально. Но, поставив регулятор в другое крайнее положение, вы должны получить «обрыв» — контакты должны разомкнуться. В таком случае этот узел работает нормально.

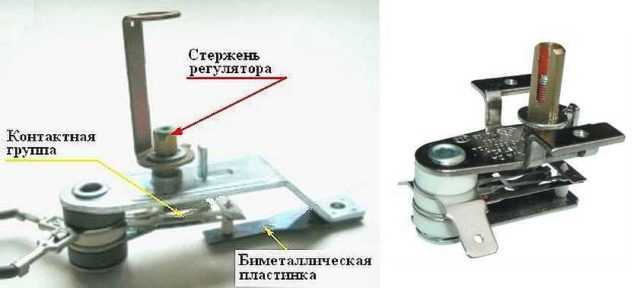

Регулятор температуры утюга

Не помешает и визуальный контроль — может они подгорели, окислились, ослабли. Если есть окалина, грязь, ржавчина, их можно аккуратно почистить. Для этого можно использовать полоску наждачной бумаги с очень мелким зерном или пилочку для ногтей. Сильно не усердствуйте — не спилите контакты полностью. Во время чистки старайтесь отгибать пластины по минимуму — чтобы не ослабить контакт.

Иногда регулятор поворачивается с трудом. Захватив его плоскогубцами или пассатижами, вращайте его туда-сюда, пока не добьетесь более плавного хода. После чего надо взять простой карандаш и натереть узел графитом. Он не спекается при высоких температурах и имеет хорошие смазывающие свойства.

После всех манипуляций снова проверьте наличие контакта в положении терморегулятора «включено». Если все нормально, Можно попробовать подключить утюг и проверить его работоспособность. Возможно, ремонт утюга своими руками закончен. Если нет — идем дальше.

Причины отсутствия подачи пара

Для начала нужно убедиться, что устройство уже не находится на гарантии. Это особенно актуально для дорогих моделей утюгов, например, марки philips, у которых часто паровой удар вообще не работает или функционирует плохо. В ином случае его рекомендуется отнести в сервисный центр, не пытаясь решить проблему неисправности самостоятельно.

Регулятор температуры

Каждый утюг имеет регулятор температуры, который представляет собой металлическую пластину, расположенную внутри конструкции бытового прибора, у его подошвы.

При нагреве до определенной температуры регулятор срабатывает, и питание электронагревательного устройства выключается. При остывании терморегулятор возвращается в исходное положение.

Функция автоматического выключения необходима для контроля температурного режима, если она выходит из строя, пластмассовые внутренние части корпуса могут начать плавиться. Это неизбежно приводит к последствиям:

перестает работать отпариватель,
прибор греет не на полную мощность или наоборот,
ломается клапан подачи воды и др.

Поскольку в каждом паровом утюге на подошве располагается паровая камера – ёмкость, в которой нагревается вода до состояния пара, из-за неисправности терморегулятора возникают проблемы в этой части конструкции. Резервуар может сильно нагреваться, ввиду чего пластиковые каналы, по которым в него поступает вода, могут оплавиться.

Поломка клапана

Клапан подачи воды в нагревательный резервуар перестает работать редко. Если он вышел из строя, скорее всего не получится отремонтировать его самостоятельно. Можно попытаться разобрать прибор и изучить состояние устройства, но вряд ли получится его починить.

Выявить его неисправность очень легко: нужно наполнить резервуар водой, включить прибор в сеть и дать нагреться, если при нажатии на клапан подачи пара ничего не происходит, при этом он нажимается без усилия (слишком легко), вероятно нарушена его герметичность и «насос» не вкачивает воду в парогенератор.

Образование накипи и известкового налёта

С течением срока эксплуатации в системе подачи пара скапливается накипь и осадочные отложения, что затрудняет образование пара, в результате утюг плохо отпаривает или пар не образовывается вообще. Это самая распространенная причина неисправности и единственная, которую можно устранить, без обращения к специалистам.

Бак и помпы утюга Saturn ST – CC0211

Бак, помпы парового утюга Saturn ST – CC0211 хотелось рассмотреть подробнее. Во-первых, посмотрите кольцевой регулятор подачи пара. Отвечает за высоту поднятия бронзового штока, оканчивающегося ниппелем. Через него вода достигает герметичного бачка подошвы, превращаясь в пар. Кольцо пластиковое, зря. По мере эксплуатации деталь начнёт изнашиваться. Следовательно, постепенно бак начнет травить воду. Заметим:

Нет защиты против протечки воды из узла (помпы, шток ниппеля) в заднюю часть ручки, выходящую на электрическую часть.

Каждая помпа снабжена поршнем, возможно извлечь параллельно возвратной пружине. Помпа разбрызгивателя не отличается от помпы парового удара. Нажимать обе нужно резко, иначе вместо струйки в направлении прямо по курсу получаются потеки, попадающие на одежду. Помпа разбрызгивателя соединена с соплом носика, помпа парового удара соединена с вертикальной стальной трубкой, уходящей в герметичный бачок подошвы утюга.

Когда требуется помощь мастера на дому?

Помощь мастера требуется в том случае, если установить причины нарушения в работе парогенератора невозможно, либо не удается устранить их самостоятельно. Чаще всего это происходит при выходе из строя какой-то детали.

Чтобы не ошибиться с выбором мастера и не связаться с мошенниками, нужно придерживаться следующих рекомендаций:

Частные мастера чаще всего не дают гарантий на свою работу, либо обещают исправное функционирование прибора на словах. Поэтому лучше обращаться в сервис.
После завершения ремонта, необходимо требовать чек и гарантийное обслуживание.
Следует доверять «сарафанному радио». Рекомендации знакомых могут помочь найти хорошего специалиста.
Мастер не будет брать деньги за диагностику. Профессионалы проводят ее бесплатно.
Не следует оставлять прибор в мастерской, если работники не дают бумагу о его получении.
На всех документах должна стоять печать с информацией об организации и с ее адресом.

Стоимость ремонта парогенераторов широко варьируется. Чем сложнее работа и чем дороже модель, тем она будет выше.

Распространенные неполадки и их устранение

Выполняя ремонт утюга своими руками, предварительно нужно знать, какие проблемы могут с ним возникнуть и как заставить прибор снова работать.

Аппарат не включается

Утюг не включается в основном из-за шнура, который может иметь повреждения на одном или нескольких участках. Если шнур имеет коричневые участки, значит, он в этих местах перегорел и их нужно отрезать и заменить.

Когда видимых нарушений нет, кабель проверяют тестером. Если он не подлежит ремонту, его меняют на новый.

Прибор сам отключается

Происходит это за счет работы термодатчика. Выставив необходимую температуру на приборе во время глажки, он наберет ее и отключится, предохраняя утюг от перегорания.

Современные модели Philips и Tefal имеют функцию автоматического выключения. Встроенные датчики помогают избежать пожара, если утюг забыли в горизонтальном положении.

Не работает терморегулятор

Проверить работу терморегулятора, можно тестером, переключая режимы нагревания. Если элемент неисправен, его ремонтируют, снимая ручку с корпуса или разбирая весь прибор.

Причины поломки терморегулятора:

Образование нагара на контактах. Его удаляют кусочком замшевой ткани, предварительно смоченной в спирте или присыпанной лимонной кислотой. Запрещается применять для очистки наждачную бумагу, это приведет к образованию большого количества царапин;
Сгорела биметрическая пластина. Ее починить которую невозможно, придется заменить на новую;
Поломался шток. Его починить сложно, поэтому проще поменять полностью весь терморегулятор.

Замена терморегулятора – не сложный процесс, который не требует много денег и усилий.

Не работает нагревательный элемент

Нагревательный элемент – самая важная часть утюга. Чтоб понять рабочий он или нет, воспользуйтесь тестером. Если нагревательный элемент не исправный, придется купить новый утюг.

Прежде чем выбрасывать старый вытащите из него шнур, регулятор и предохранитель. Они пригодятся в будущем.

Устройство не нагревается

Когда шнур вставляют в розетку, и лампочка о включении загорается, можно обнаружить, что утюг не нагревается все равно. Дело здесь в том, что сломался тэн. Можно постараться зачистить его контакты и снова проверить работу прибора.

Если устройство все равно не греет, придется его выбросить, потому что стоимость нового тэна практически равна цене нового утюга.

Из прибора вытекает вода

Вытекает вода из-за неисправности клапана, подающего жидкость на поверхность подошвы. В утюге есть регулятор, задача которого увеличивать или уменьшать отверстия для вытекания воды.

Если вода вытекает во время глажки, значит клапан закрыт полностью. Этого быть не должно. Возможно прибор разогрет недостаточно и вода не может превратиться в пар.

Если клапан сломан, а парогенератор выключен, из устройства будет течь вода. Протекает клапан из-за плохих резинок, заменить которые дома не удастся.

Плохо работает система отпаривания

Главная причина – большое образование накипи. Она возникает, когда в резервуар для воды заливают неподходящую жидкость. Вместо обычной воды из-под крана, нужно заливать только очищенную, кипяченую или дистиллированную.

Очистить забитые отверстия можно так:

Вытащите провод из розетки;
Приготовьте раствор. Смешайте 1 л воды и 200 мл уксуса, можно положить лимонную кислоту;
Налейте в глубокую металлическую емкость раствор и поставьте в нее утюг, слегка приподняв заднюю часть. Уровень воды должен быть выше подошвы на 15 мм;
Установите на максимальное значение регулятор пара;
Поставьте емкость на плиту и включить ее;
Дождитесь закипания жидкости, дайте немного остыть и нагрейте снова.

Процедуру кипячения повторяют не меньше четырех раз, чтобы удалить всю накипь. Выполнив все действия, вытащите из емкости утюг и дайте ему полностью высохнуть. После высыхания можно приступать к глажке вещей.

Сломалась кнопка подачи пара

Нормальное количество пара подается, если исправна небольшая пластиковая трубочка, расположенная внутри прибора. Часто она трескается от времени. Починить ее можно с помощью термоусадочной трубочки, ее диаметр составляет 4 мм.

Отрежьте термоусадку нужной длины, наденьте ее на сломанный участок и подогрейте паяльником. После ремонта соберите электрический прибор, вернув детали на свои места.

Как выбрать парогенератор?

Основные параметры, которые следует учитывать при выборе утюга с паровой станцией:

давление пара — чем выше, тем эффективнее и комфортнее гладить. Большинство предлагаемых устройств выбрасывают пар под давлением от 3 до 8 бар;
мощность — определяет скорость нагрева устройства и КПД парообразования. Мощность имеющихся на рынке парогенераторов находится в пределах 950-3100 Вт;
емкость резервуара для воды — большинство паровых станций оснащено съемными емкостями объемом от 1,5 л до 2,5 л;
время нагрева — это время, необходимое устройству для полноценной работы с момента его включения. 2 минуты стандартно, но более новые устройства нагреваются немного быстрее;
паропроизводительность [г / мин] — количество пара, производимого за минуту прессования. Паровые станции производят от 35 до 150 граммов пара в минуту;
дополнительный выброс пара — функция, позволяющая локально смачивать ткань дополнительно выбрасываемым паром — даже в количестве 600 г / мин;
парогенератор — большинство системных устройств имеют внешний парогенератор, подключенный к утюгу с помощью кабеля. Однако можно встретить модели, в которых есть встроенный генератор, обычно он имеет гораздо меньшую мощность;
защита от капель — отключает подачу воды, когда температура утюга достигает уровня глажки деликатных тканей. Функция защиты от капель предотвращает утечку воды во время глажки при низкой температуре, а также когда утюг выключен;
тип ступни — или тип утюга, т.е.материал, из которого сделана ступня. Это сказывается на удобстве использования и долговечности устройства. Утюги могут быть алюминиевыми, керамическими, стальными, тефлоновыми, сталлокерамическими, сапфировыми, гранитными, эмалевыми, стеклянными или элоксальными;
длина кабеля — длинный кабель обеспечивает удобство работы, особенно когда электрическая розетка находится далеко от гладильной доски. Большинство утюгов с паровой станцией имеют шнур длиной 1,6-2 м.

Парогенераторы оснащены передовыми технологиями, такими как:

экологические настройки — генератор потребляет меньше электроэнергии и воды, чем при работе со стандартными настройками,
стик против накипи — позволяет быстро удалить скопившийся осадок из генератора,
автоотключение — устройство автоматически выключается через несколько минут отдыха,
Система ICare — утюг регулирует температуру глажки в зависимости от ткани,
система очистки от накипи — информирует о необходимости очистки устройства от накипи , отображая уведомление и звуковой сигнал,
функция самоочистки — позволяет разблокировать паровые каналы, в которых скопился водный осадок, достаточно просто наполнить утюг водой, установить максимальную температуру и, удерживая прибор над ванной, использовать кнопку самоочистки,
ЖК-дисплей ,
сигнализация низкого уровня воды .

Проверяем самое простое

Часто утюг не работает из-за проблем со шнуром. При эксплуатации он часто сгибается, в местах сгиба повреждается изоляция, могут даже появляться искры. Потому первый шаг при самостоятельном ремонте утюга — осмотр и прозвонка шнура. Для прозвонки нужен будет мультиметр (как с ним работать читайте тут).

Разобрать утюг — это самое начало

Проверка электрошнура

Иногда, чтобы удостовериться что проблема в шнуре, можно включить утюг в сеть. Если все исправно, загорается индикаторная лампа. Обычно это зеленый светодиод. По тому, горит он постоянно или периодически гаснет и будем отслеживать состояние шнура

Его крутим и изгибаем, обращая внимание на состояние сигнальной лампочки. Если она мигает, значит сетевой шнур действительно виноват

Его лучше заменить, но, при желании, можно найти проблемное место (часто оно визуально легко определяется) и исправить ситуацию.

Характерные проблемы со шнуром для утюга

Если это проблемы с изоляцией, а сам проводник целый, используя изоленту устраняют неисправность. Если повреждены провода, их разрезают, соединяют по-новому при помощи пайки, место соединения изолируют. Этот ремонт — временная мера, так как вскоре снова появятся проблемы — недалеко от «отреставрированного» места. Потому шнур все-таки лучше заменить.

Клеммы и контакты

Если внешних повреждений шнура нет, а он не работает, придется разобрать утюг. На первом этапе сложностей обычно не бывают — сзади есть один болт. Это, пожалуй, единственный крепеж, который не удается спрятать. Откручиваем его, снимаем крышку.

Снять заднюю крышку обычно труда не составляет — один болт

Под задней крышкой скрывается клеммная колодка, к которой подходят провода от терморегулятора и ТЭНа, с другой подключается наш сетевой шнур. Клеммная колодка может выглядеть по-разному. У некоторых производителей как у Bosch) она спрятана под пластиковой крышкой. Крышку надо снять. Как к ней подобраться — зависит от модели. Иногда достаточно просто поддеть и потянуть иногда приходится снимать какие-то детали

Важно — добраться до контактов

Из-за перегрева может оплавиться колодка или шнур

Часто причина того, что не греется утюг скрыта не в ТЭНе, а в том, что засорились или окислились контакты. Иногда на контакты попадает вода (протекает емкость), иногда там спекается пыль, иногда просто ослабел контакт. Если есть одна из таких проблем — устраняйте ее. Возможно, ремонт утюга своими руками на этом закончится.

Проверка шнура на целостность проводов

Если контакты нормальные, чистые, прозваниваем шнур на целостность проводов. Берем тестер/мультиметр, ставим в режим прозвонки. Одним щупом прикасаемся к штырьку шнура, вторым «перебираем» провода на клеммной колодке. Если провод целый, одна из пар должна «зазвенеть» — вы должны услышать звуковой сигнал.

Прозвонка шнура утюга

Шнур утюга — трехпроводный, к штырькам шнура идет два провода, а третий — зеленого или желто-зеленого цвета — заземление. На вилке утюга это металлическая пластинка. Прикоснувшись к ней и зеленому проводу на колодке, вы должны услышать «писк» мультиметра. Если хоть один провод «не звонится», шнур меняем.

Неисправности и ремонт

Проблемы в работе, указывающие на поломку:

струя пара слишком слабая или отсутствует вовсе;
не происходит нагрева воды или температура недостаточна;
пар выходит через отверстия, не предназначенные для его вывода;
вместе с паром брызжет вода.

Знание устройства необходимо для выявления причины поломки аппарата. В нем несколько уязвимых мест.

Неисправности помпы

Неисправность помпы – частая причина, при которой наблюдается недостаточная мощность струи. В этом случае нужно полностью разобрать корпус, что может вызвать затруднения, так как в некоторых моделях (например, Филипс) он фиксируется винтами с уникальным рисунком шляпки. Поможет подходящая по размеру плоская отвертка, но в сервисе будут заметны попытки проникновения внутрь прибора.

Разборка и сборка помпы требует осторожности и терпения. Для начала при помощи мультиметра следует проверить вольтаж на внутренних клеммах, что подают напряжение к двигателю, и целостность его обмотки

Если сопротивление зашкаливает, а цепь разомкнута, то можно смело заявлять, что обмотка сгорела. В таком случае следует подобрать провод нужного сечения и перемотать двигатель, либо заказать новую помпу в сервисном центре.

Нагревательный элемент

Если же отсутствует подача пара вообще или вода не нагревается, то проблема кроется в нагревательном элементе. Это наиболее уязвимая часть, поскольку он подвержен перегоранию. Либо выходит из строя термостат, размыкающий цепь по достижению максимальной температуры. Это происходит вследствие:

неправильной эксплуатации;
скачков напряжения в сети;
низкого качества самого прибора;
использования неочищенной воды.

Ремонт перегоревшего ТЭН в домашних условиях крайне нежелателен, поскольку может привести к замыканию и пожару. Здесь ничего не остается, кроме как обратиться в сервис. Все, что можно сделать – проверить, действительно ли он перегорел. Тестер в этом случае будет показывать обрыв сети. В нормальном состоянии он фиксирует сопротивление в 20-60 Ом.

Неисправность электроники отпаривателя

Сбой электроники – еще одна причина, почему не работает или работает неправильно отпариватель для одежды. Из-за недостаточной герметизации, на элементах схемы, дисплеях и кнопках могут оседать пар и накипь. Поскольку электрическая схема управляет рабочими процессами отпаривателя для одежды, это негативно сказывается на функционировании. Ремонт сводится к проверке работоспособности и замене сломанных электронных компонентов.

Механические повреждения

Помимо прочих, бывают механические неисправности, такие как:

нарушение герметичности жидкостных бачков;
повреждения паровых шлангов;
износ прокладок и вспомогательных запчастей;
поломка стоек и держателей.

В ситуации, когда в отпаривателе вместо устойчивой паровой струи идет пар с водой, имеет место механическое повреждение жидкостного резервуара. Трещины в емкости приводят к течи, и помимо того, что вместе с паром захватываются струйки жидкости, под устройством еще и натекает лужа.

Если не выдает пар, то помимо нарушений в работе помпы, можно заподозрить, что выходные отверстия в бойлере или на распылителе засорены накипью. Для прочистки используется специальная жидкость, которой промывается ТЭН и резервуар с трубками. Корпус предварительно обесточивается и разбирается.

Падение мощности паровой струи бывает следствием микротрещин в шланге, которые расширяются со временем, приводя к потере КПД. Исправить поможет только полная замена детали, поскольку герметизация подручными средствами даст временный эффект из-за повышенного давления пара.

В заключение важно отметить, в каких случаях стоит ремонтировать самостоятельно. Сейчас практически вся сложная техника имеет гарантийный талон, по которому сломанный прибор подлежит ремонту в сервисе

Если же по какой-то причине такой возможности нет (вышел срок гарантийного обслуживания, утерян талон или чек, либо гарантия вообще не оформлялась), только в этом случае можно попробовать починить своими руками.

https://youtube.com/watch?v=nxiFZAyzmBo

Источник

Выводы по ремонту утюга Saturn ST – CC0211

Из сказанного заключим: неработоспособность системы самоочистки стала следствием плохой продуманности конструкции. Проверка установила: ниппель движется правильно, в крайнем положении рычага регулировки пара достигает верхнего положения. Следовательно, проблема вызвана двумя причинами:

Забой выходных отверстий герметичного бака подошвы утюга.
Плохая настройка ниппеля.

Просто решили избегать трогать прибор, оставить как есть по причинам:

Утюг великолепно отрабатывает режимы, исключая самоочистку.
Функцию самоочистки можно заменить кипячением подошвы прибора раствором уксуса, не менее результативно (скорее – более).

Раз прибор работает за 300 рублей, желать большего бессмысленно. Периодичность самоочистки не указывается, считаем ремонт утюга своими руками законченным. Клавишу будем чинить, когда появится клей. Читателей приятно удивит подробно раскрытое устройства утюга.

Большинство приборов конструируется согласно схеме. Обзор поможет выполнить ремонт утюгов Тефаль, ремонт утюгов Ровента, ремонт утюгов с парогенератором, прочие текущие работы. Из заметки понятны главные виды неисправностей, как устранить:

Не горит сигнализатор. Обрыв в цепи питания или перегорел термопредохранитель.
Сигнализатор не отключается, хотя утюг достаточно долго греется. Неисправно реле регулятора температуры.
Из-под утюга капает вода. Нарушена герметичность одной из помп. Необходимо срочно выключить прибор и освоить ремонт паровых утюгов.
Нет пара. Неисправен ниппель, колесико регулятора или забились ходы водяного, либо испарительного баков.
Утюг не греет. Если индикатор включения светится, сгорел нагревательный элемент. Однозначный вывод, потому что лампа присоединена параллельно.
Нет струи разбрызгивателя. Забилось отверстие сопла, или нарушена герметизация левой помпы.
Нет парового удара, режим парообразования работает. Нарушена герметизация правой помпы.
